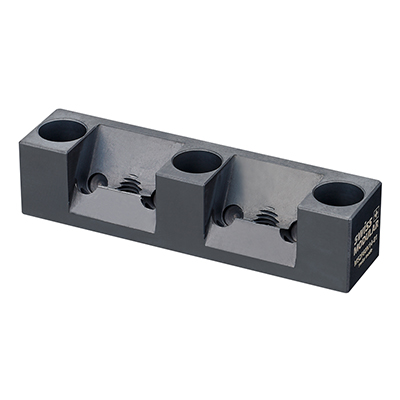

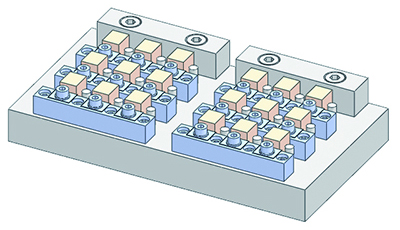

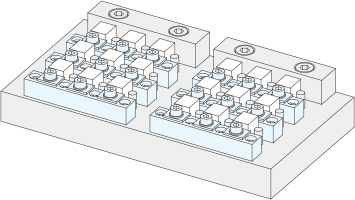

マシニング加工のワーククランプでご使用いただけます。

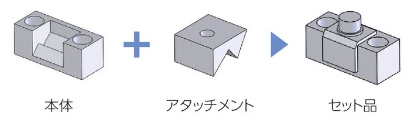

●アタッチメントタイプについて

ワークや用途に合わせて4種類のアタッチメントから選択可能です。

	B01	B02	B03	B04
タイプ	フラット(焼入有)	グリップ	フラット(焼入無)	真鍮
用途	主に仕上げ 加工用に	黒皮ワークや 粗加工用に	アタッチメントを追加 工して異形ワーク対応 を行いたい場合	クランプ跡を残し たくないワーク向け

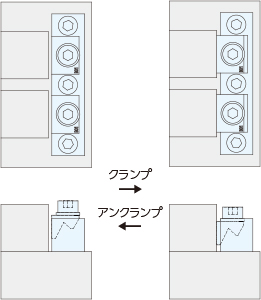

●クランプ

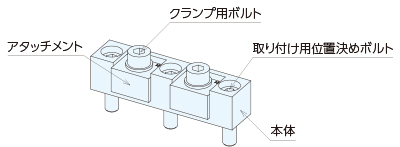

クランプ用ボルトを締め付け方向に回転することで、アタッチメントが本体クサビ形状に沿って下降し、クランプ面が水平に張り出してクランプします。

●アンクランプ

クランプ用ボルトを緩める方向に回転することで、アタッチメントが本体クサビ形状に沿って上昇し、クランプ面が引き込まれアンクランプします。

■注意事項

・操作トルク(10N･m)を超えた使用は、製品の破損に繫がります。

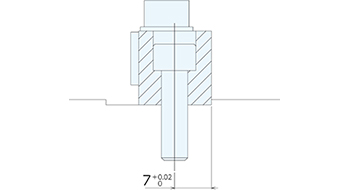

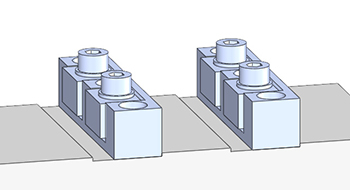

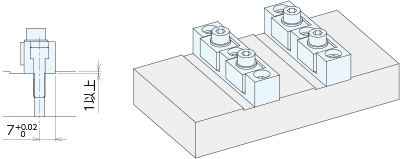

・マイクロダウンサイドクランプを4kN以上のクランプ力でご使用される場合は、下図の様にベース側に溝を設け、背面を当ててご使用ください。(溝深さ1mm以上)

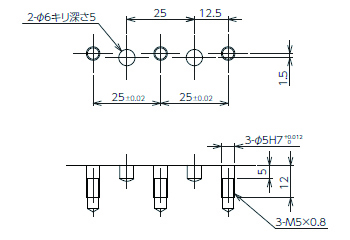

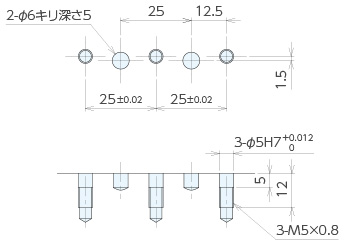

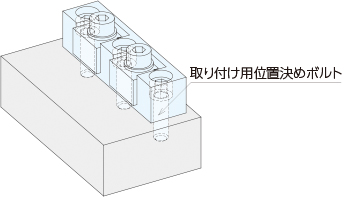

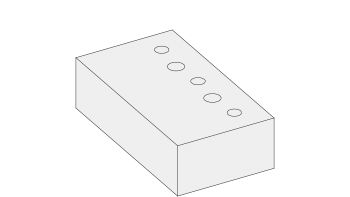

●取付加工図

当製品の修理は行っておりません。

クランプ力低下や精度低下がみられる場合は、交換をしてください。

・使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。

・長期間ご使用頂くために、定期的に切粉の除去・清掃・注油を行ってください。
