ミニフラットクランプ

E-9313

製品カタログ

仕様/価格

選択	オーダーNo.	No.	適合T溝巾	締付力kN		質量kg	価格	在庫設定	在庫情報	製品BOX	CAD
選択	オーダーNo.	No.	適合T溝巾	O1	O2	質量kg	価格	在庫設定	在庫情報	製品BOX	DXF	STEP
	905101	MNF12	12	O1	O2	5	0.6	0.14	19,300	在庫	在庫〇	追加
	905102	MNF14	14	5.5	0.7	0.28	21,500	在庫	お問合わせ	追加
	905103	MNF16	16	8	0.9	0.32	24,200	在庫	お問合わせ	追加
	905104	MNF18	18	9	1	0.34	25,600	在庫	在庫〇	追加
	905105	MNF22	22	16	1.9	0.74	38,200	在庫	お問合わせ	追加

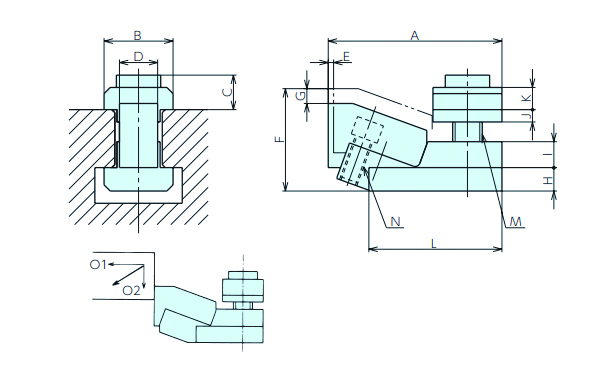

寸法図・サイズ表

寸法図・サイズ表

選択	オーダーNo.	No.	O1	O2	A	B	C	D	E	F	G	H	I	J	K	L	M（並目）	N（並目）
	905101	MNF12	5	0.6	52	18	11	11	1.8	26	5	6.5	7	3	7	28	M8x1.25	M5x0.8
	905102	MNF14	5.5	0.7	55	22	11	11	1.8	28	5	8	8	4	8	35.2	M8x1.25	M5x0.8
	905103	MNF16	8	0.9	68	25	15	15	2.5	34	6	8.5	9	5	9	40	M12x1.75	M6x1.0
	905104	MNF18	9	1	71	28	14	15	2.5	35.5	6	9.5	10.5	5	9	54	M12x1.75	M6x1.0
	905105	MNF22	16	1.9	90	35	19.5	20	3.5	47	9	13.5	14.5	5	13.5	56.5	M16x2	M8x1.25

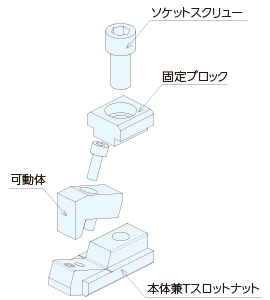

材質・熱処理・表面処理

名称	材質	熱処理	表面処理
ミニフラットクランプ	S45C	焼入	黒染め

特長

■薄物のクランプに適しています。

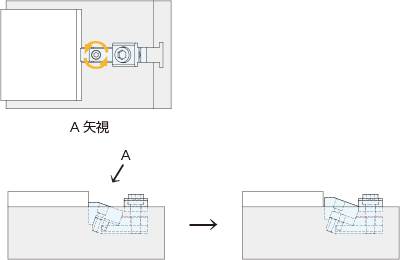

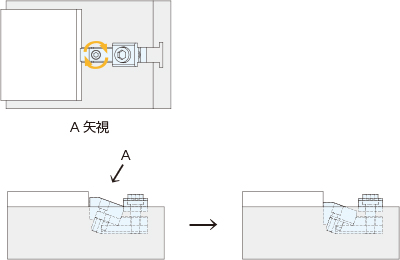

■爪が下方向へ締め込みますからワークの浮上がりがありません。

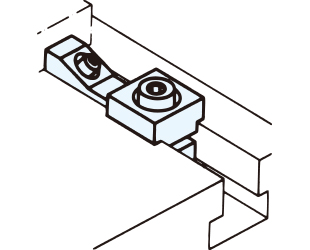

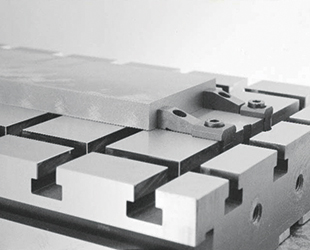

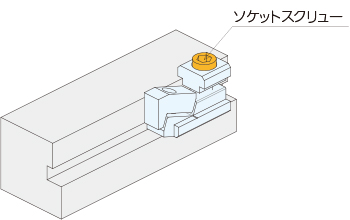

使用例

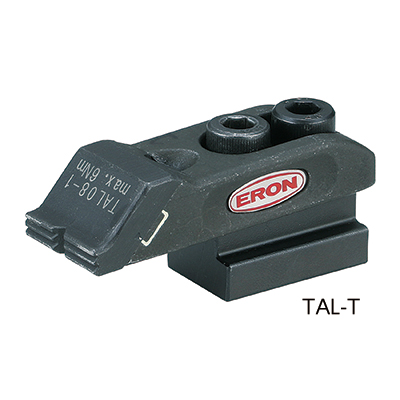

関連製品
