• ERON

RoHS対応

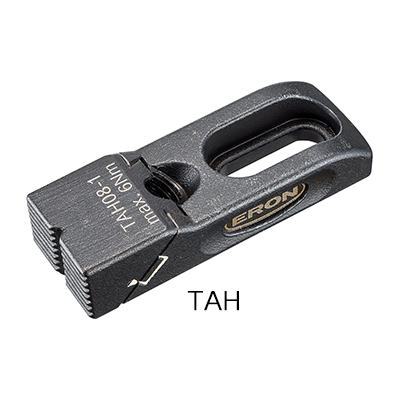

トウアジャストクランプ2　ロング

E-9409

  • トウアジャストクランプ2　ロング PIC1
  • トウアジャストクランプ2　ロング PIC2

  • トウアジャストクランプ2　ロング PIC1

  • トウアジャストクランプ2　ロング PIC2

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー№ № タイプ 全長 適合取付ボルト
（別売）		 最大操作トルク
N･m		 最大締付力
kN		 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
125718 TAL08-1 薄型 72.5 SKS08020 6 4 0.2 10,200 在庫 入荷予定 追加 DL DL
125643 TAL12-1 薄型 104.5 SKS12030 16 7.5 0.4 13,700 在庫 入荷予定 追加 DL DL
125644 TAH08-1 グリップ 72.5 SKS08020 6 4 0.2 10,200 在庫 在庫〇 追加 DL DL
125645 TAH12-1 グリップ 104.5 SKS12030 16 7.5 0.5 13,700 在庫 在庫〇 追加 DL DL

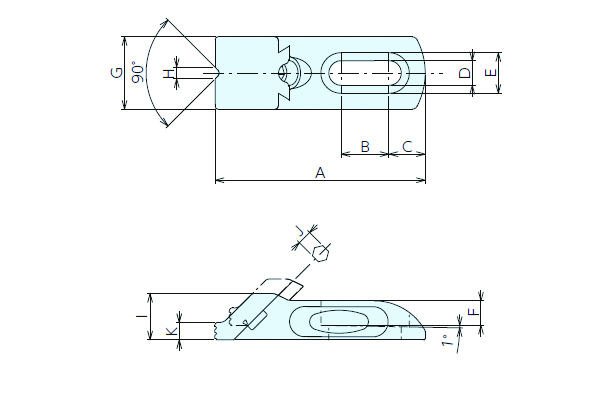

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー№ № A B C D E F G H I J K
125718 TAL08-1 72.5 16.5 12.5 8.5（M8用） 14 8.5 25 4 16 4 6
125643 TAL12-1 104.5 26 17 13（M12用） 20 11 35 8.5 24 8 8
125644 TAH08-1 72.5 16.5 12.5 8.5（M8用） 14 8.5 25 4 16 4 -
125645 TAH12-1 104.5 26 17 13（M12用） 20 11 35 8.5 24 8 -

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
トウアジャストクランプ2　ロング 本体・可動体：SCM440 本体：焼入(HRC30-35)
可動体：焼入(HRC47-53)		 本体・可動体：黒染め(四三酸化鉄被膜)

特長

■プルダウン効果により水平方向だけでなく下方向にも押さえるため、浮き上がり防止効果があります。
■本体、可動体に焼入れが施されているため、負荷にも強く長期使用が可能です。
■アリ溝で左右の力に耐えられます。
■本体取付穴が長穴のため、取付位置を自由に決められます。
■薄型ワークのクランプにも対応可能な口金タイプも御座います。(TAL)

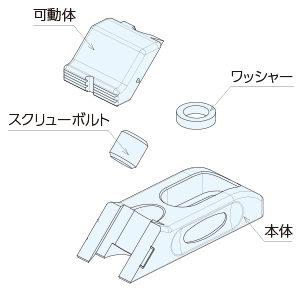

構成図

●薄型タイプ



●グリップタイプ

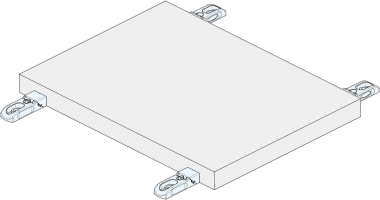

使用例

マシニング加工のワーククランプでご使用いただけます。

本体-可動体間のスクリューを締め付けることで、可動体が本体のテーパーに沿って移動し、水平方向に張り出してクランプします。



使用方法

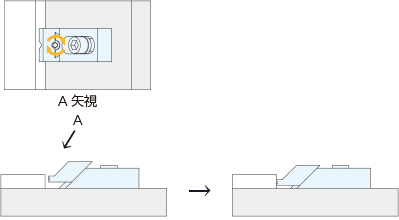

クランプ

本体と可動体の間にあるスクリューを締め付けることで、クランプします。

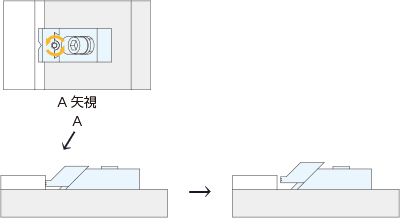

アンクランプ

本体と可動体の間にあるスクリューを緩めることで、アンクランプします。







■注意事項

・最大操作トルクを超える操作は、クランプの耐久性に影響を及ぼします。規定のトルク内でご使用ください。

・クランプストロークの範囲内でご使用ください。

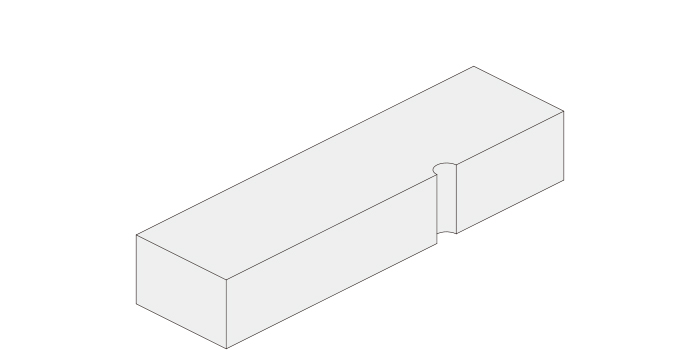

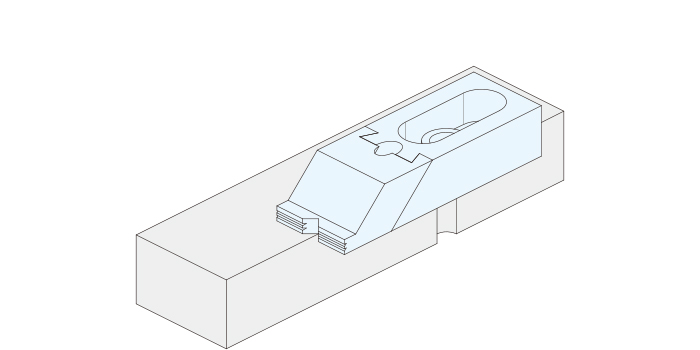

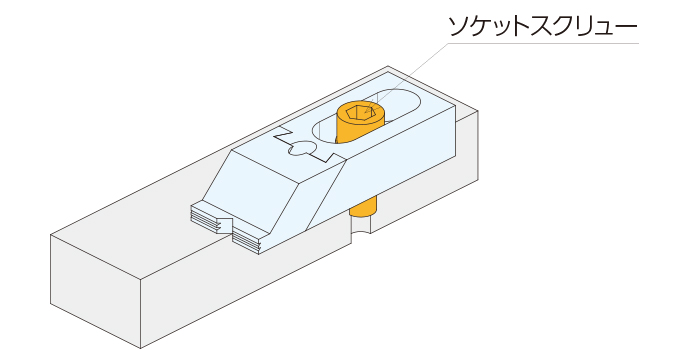

取付方法

  • ジグベースへ寸法表を参考に取り付け用タップ穴を加工してください。。



  • トウアジャストクランプ2 ロングを付属のソケットスクリューで取り付けてください。

  • 取り付けに必要なソケットスクリューは別途必要です。(適合ボルトはサイズ表を参考にしてください。)

修理対応

当製品の修理は行っておりません。

クランプ力低下や異常がみられる場合は、交換をしてください。

メンテナンス方法

使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。
