トウアジャストクランプ

E-9420

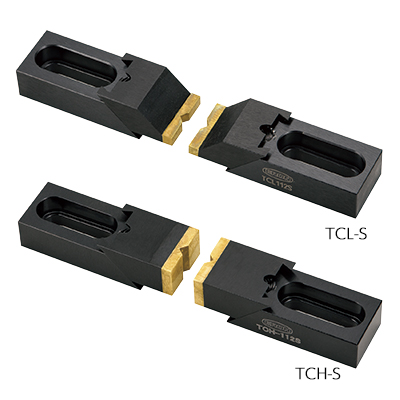

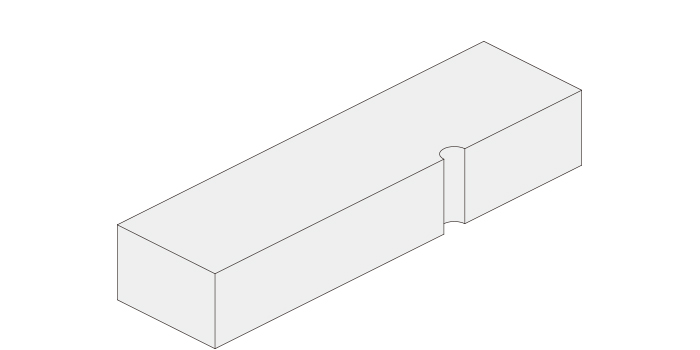

  • トウアジャストクランプ PIC1

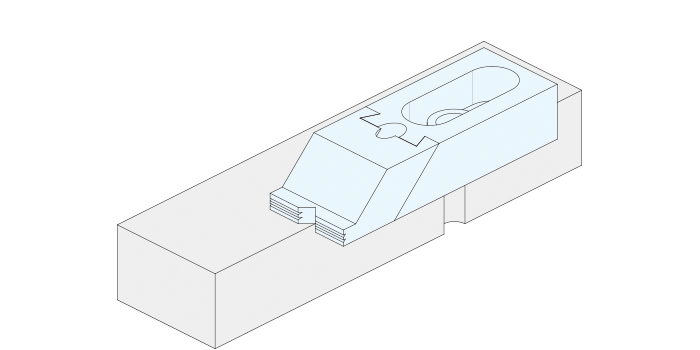

  • トウアジャストクランプ PIC2

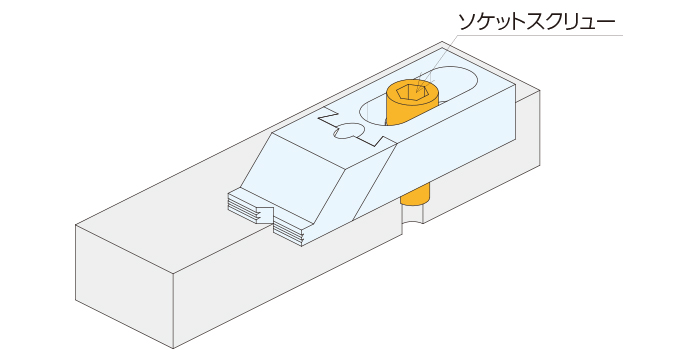

  • トウアジャストクランプ PIC3

  • トウアジャストクランプ PIC1

  • トウアジャストクランプ PIC2

  • トウアジャストクランプ PIC3

仕様/価格　（２個1組）　【薄型・標準仕様】

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 適合ボルト クランプ 全長 推奨操作トルク
N・m		 推奨締付力
kN		 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
高さ ストローク DXF STEP
940947 TCL112 M12 22 5 105 12 7 0.9 32,500 在庫 入荷予定 追加 DL DL
940948 TCL212 M12 22 5 140 12 7 1.2 38,200 在庫 在庫〇 追加 DL DL
940949 TCL312 M12 22 5 189 12 7 1.5 51,000 在庫 在庫△ 追加 DL DL
900371 TAC1 M14 22 5 106 12 7 0.9 44,800 在庫 在庫〇 追加 DL DL
900372 TAC2 M14 22 5 140 12 7 1.2 54,000 在庫 在庫〇 追加 DL DL
900373 TAC3 M14 22 5 189 12 7 1.5 71,000 在庫 在庫〇 追加 DL DL
940950 TCL116 M16 22 5 105 12 7 0.9 38,800 在庫 在庫〇 追加 DL DL
940951 TCL216 M16 22 5 140 12 7 1.2 45,700 在庫 在庫〇 追加 DL DL
940952 TCL316 M16 22 5 189 12 7 1.5 61,500 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E F G H
940947 TCL112 105 31 14 14 19 13 36 8.5
940948 TCL212 140 49 24 14 19 13 36 8.5
940949 TCL312 189 74 37 14 19 13 36 8.5
900371 TAC1 106 27 15 15 23 14 38 10
900372 TAC2 140 47 25 15 23 14 38 10
900373 TAC3 189 72 37 15 23 14 38 10
940950 TCL116 105 27 15.5 17 25 13 36 8
940951 TCL216 140 46 25 17 25 13 36 8
940952 TCL316 189 72 38 17 25 13 36 8

仕様・価格　（2個1組）　【薄型・真鍮口金仕様】

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー№ № 適合ボルト クランプ 全長 推奨操作トルク
N・m		 推奨締付力
kN		 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
高さ ストローク DXF STEP
940953 TCL112S M12 22 5 105 12 7 0.9 35,600 在庫 在庫△ 追加 DL DL
940954 TCL212S M12 22 5 140 12 7 1.2 38,200 在庫 在庫〇 追加 DL DL
940955 TCL312S M12 22 5 189 12 7 1.5 44,100 在庫 在庫〇 追加 DL DL
940956 TCL116S M16 22 5 105 12 7 0.9 45,400 在庫 在庫〇 追加 DL DL
940957 TCL216S M16 22 5 140 12 7 1.2 48,100 在庫 在庫〇 追加 DL DL
940958 TCL316S M16 22 5 189 12 7 1.5 52,000 在庫 在庫△ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー№ № A B C D E F G H
940953 TCL112S 105 31 14 14 19 13 36 8.5
940954 TCL212S 140 49 24 14 19 13 36 8.5
940955 TCL312S 189 74 37 14 19 13 36 8.5
940956 TCL116S 105 27 15.5 17 25 13 36 8
940957 TCL216S 140 46 25 17 25 13 36 8
940958 TCL316S 189 72 38 17 25 13 36 8

仕様/価格　（2個1組）　【フラット・標準仕様】

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー№ № 適合ボルト クランプ 全長 推奨操作トルク
N・m		 推奨締付力
kN		 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
高さ ストローク DXF STEP
940959 TCH112 M12 22 5 105 12 7 1 32,500 在庫 在庫〇 追加 DL DL
940960 TCH212 M12 22 5 140 12 7 1.3 38,200 在庫 在庫△ 追加 DL DL
940961 TCH312 M12 22 5 189 12 7 1.6 51,000 在庫 在庫△ 追加 DL DL
940962 TCH116 M16 22 5 105 12 7 1 38,800 在庫 在庫〇 追加 DL DL
940963 TCH216 M16 22 5 140 12 7 1.3 45,700 在庫 在庫〇 追加 DL DL
940964 TCH316 M16 22 5 189 12 7 1.6 61,500 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー№ № A B C D E F G H
940959 TCH112 105 31 14 14 19 13 36 8.5
940960 TCH212 140 49 24 14 19 13 36 8.5
940961 TCH312 189 74 37 14 19 13 36 8.5
940962 TCH116 105 27 15.5 17 25 13 36 8
940963 TCH216 140 46 25 17 25 13 36 8
940964 TCH316 189 72 38 17 25 13 36 8

仕様・価格　（2個1組）　【フラット・真鍮口金仕様】

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー№ № 適合ボルト クランプ 全長 推奨操作トルク
N・m		 推奨締付
力kN		 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
高さ ストローク DXF STEP
940965 TCH112S M12 22 5 105 12 7 1 35,600 在庫 お問合わせ 追加 DL DL
940966 TCH212S M12 22 5 140 12 7 1.3 38,200 在庫 在庫〇 追加 DL DL
940967 TCH312S M12 22 5 189 12 7 1.6 44,100 在庫 在庫〇 追加 DL DL
940968 TCH116S M16 22 5 105 12 7 1 45,400 在庫 在庫△ 追加 DL DL
940969 TCH216S M16 22 5 140 12 7 1.3 48,100 在庫 在庫△ 追加 DL DL
940970 TCH316S M16 22 5 189 12 7 1.6 52,000 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー№ № A B C D E F G H
940965 TCH112S 105 31 14 14 19 13 36 8.5
940966 TCH212S 140 49 24 14 19 13 36 8.5
940967 TCH312S 189 74 37 14 19 13 36 8.5
940968 TCH116S 105 27 15.5 17 25 13 36 8
940969 TCH216S 140 46 25 17 25 13 36 8
940970 TCH316S 189 72 38 17 25 13 36 8

仕様/価格 スクリュー

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 適合機種 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP

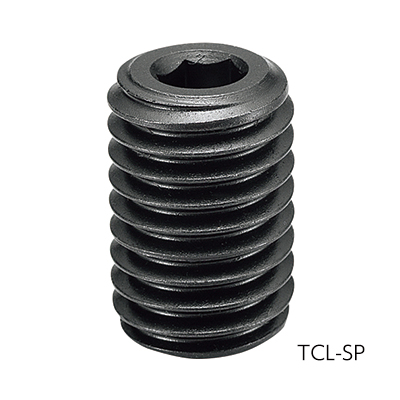

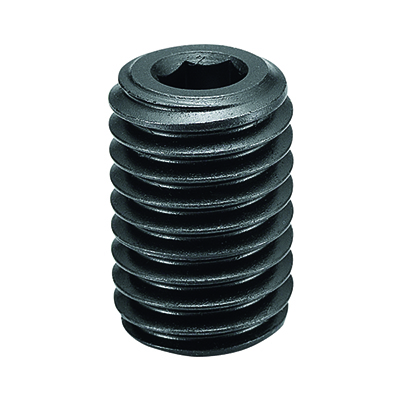

908898 TCL-SP 全サイズ 0.015 2,350 在庫 在庫〇 追加 DL DL

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
トウアジャストクランプ 薄型・フラット標準仕様
本体・可動体：S45C
薄型・フラット真鍮口金仕様
本体・可動体:S45C
口金：真鍮		 本体・可動体：焼入(HRC30-35) 本体・可動体：黒染め(四三酸化鉄被膜)

特長

■プルダウン効果により水平方向だけでなく下方向にも押さえるため、浮き上がり防止効果があります。
■本体、可動体に焼入れが施されているため、負荷にも強く長期使用が可能です。
■アリ溝で左右の力に耐えられます。
■本体取付穴が長穴のため、取付位置を自由に決められます。
■薄型ワークのクランプにも対応可能な口金タイプも御座います。(TAC、TCL)
■真鍮口金仕様はワークへの傷を防止します。

[付属品]六角棒レンチ（TACのみ）、専用座金（TCL,TCHのみ）

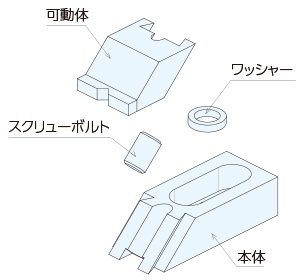

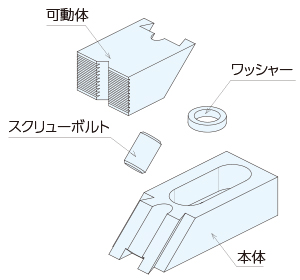

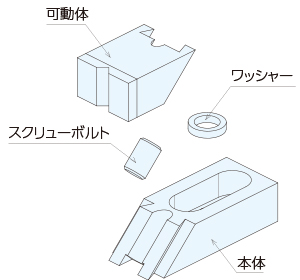

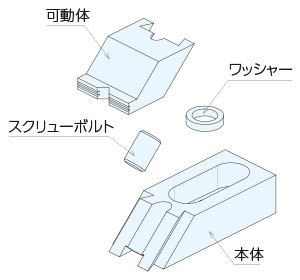

構成図

薄型・標準仕様



フラット・標準仕様



薄型・真鍮口金仕様



フラット・真鍮口金仕様



使用例

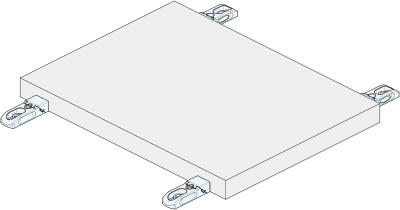

マシニング加工のワーククランプでご使用いただけます。

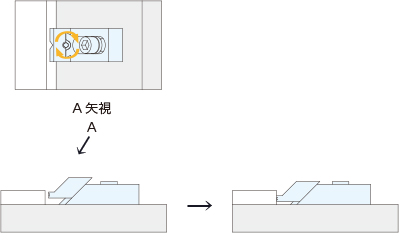

本体-可動体間のスクリューを締め付けることで、可動体が本体のテーパーに沿って移動し、水平方向に張り出してクランプします。



使用方法

クランプ

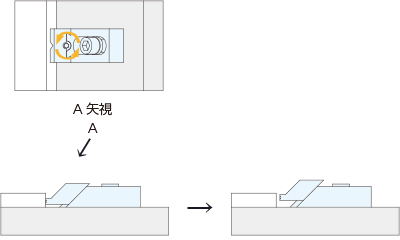

本体と可動体の間にあるスクリューを締め付けることで、クランプします。



アンクランプ

本体と可動体の間にあるスクリューを緩めることでアンクランプします。







■注意事項

・最大操作トルクを超える操作は、クランプの耐久性に影響を及ぼします。規定のトルク内でご使用ください。

・クランプストロークの範囲内でご使用ください。

取付方法

  • ジグベースに寸法表のボルトサイズを参考に取り付け用タップ穴を加工します。



  • トウアジャストクランを取り付けてください。



  • 取り付けに必要なソケットスクリューは別途必要です。(適合ボルトはサイズ表を参考にしてください。)

修理対応

当製品の修理は行っておりません。

クランプ力低下や異常がみられる場合は、交換をしてください。

メンテナンス方法

使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。
