RoHS対応

ミニローハイトクランプ

E-9314

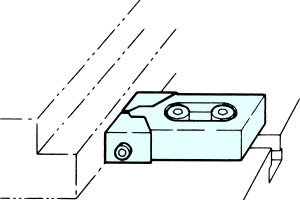

  • ミニローハイトクランプ PIC1

  • ミニローハイトクランプ PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 適合T溝巾 口巾 締付力kN 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
H1 H2 DXF STEP
905106 MLC12 12 40 16 0.6 0.55 20,700 在庫 在庫△ 追加 DL
905107 MLC14 14 40 22 0.9 0.65 22,600 在庫 在庫〇 追加 DL
905108 MLC16 16 40 22 0.9 0.65 24,400 在庫 在庫〇 追加 DL
905109 MLC17 16 50 32 1.2 1.15 28,300 在庫 在庫〇 追加 DL
905110 MLC18 18 50 36 1.4 1.25 30,200 在庫 在庫〇 追加 DL
905111 MLC20 20 50 36 1.4 1.3 31,900 在庫 在庫〇 追加 DL
905112 MLC22 22 78 36 1.4 3.15 53,000 在庫 在庫〇 追加 DL
905113 MLC24 24 78 36 1.4 3.3 57,500 在庫 在庫〇 追加 DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E F G（並目） H1 H2
905106 MLC12 80 40 20 3 39 26 M10x1.5 16 0.6
905107 MLC14 80 40 20 3 39 26 M12x1.75 22 0.9
905108 MLC16 80 40 20 3 39 26 M12x1.75 22 0.9
905109 MLC17 100 50 25 4 46 34 M14x2 32 1.2
905110 MLC18 100 50 25 4 46 34 M16x2 36 1.4
905111 MLC20 100 50 25 4 46 34 M16x2 36 1.4
905112 MLC22 140 78 30 5 65 50 M20x2.5 36 1.4
905113 MLC24 140 78 30 5 65 50 M20x2.5 36 1.4

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
ミニローハイトクランプ S45C 焼入 黒染め(四三酸化鉄被膜)

特長

■締付力は16-36kNよりお選び頂けます。
■本体、可動体は焼入が施されており、負荷にも強く長期使用が可能です。
■プルダウン効果により水平方向だけでなく下方向にも押さえるため、浮き上がり防止効果があります。
■テーブルやプレートからの飛び出し高さが低いため、薄物ワークのクランプに最適です。

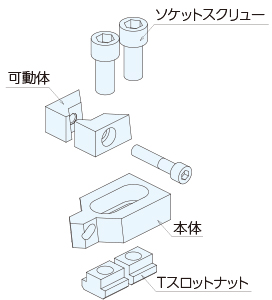

構成図

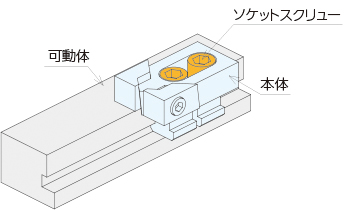

使用例

マシニング加工のワーククランプでご使用いただけます。

可動体のソケットスクリューを締め付けることで、可動体が本体のテーパーに沿って移動し、水平方向に張り出してクランプします。

使用方法

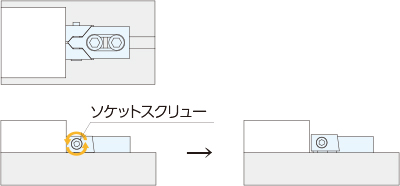

クランプ

可動体のソケットスクリューを締め付けることで、クランプします。

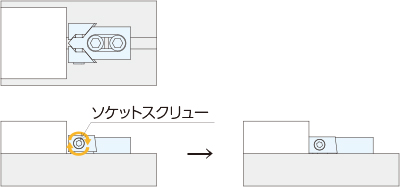

アンクランプ

可動体のソケットスクリューを緩めることでアンクランプします。







■注意事項

・最大締付力を超える操作は、クランプの耐久性に影響を及ぼします。規定の締付力内でご使用ください。

・クランプストロークの範囲内でご使用ください。

取付方法

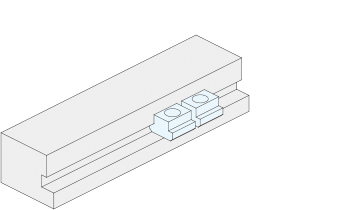

テーブルやジグプレートのT溝にTスロットナットを挿入してください。

本体・可動体を付属のソケットスクリューで取り付けてください。



修理対応

当製品の修理は行っておりません。

クランプ力低下や異常がみられる場合は、交換をしてください。

メンテナンス方法

使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。
