ホールドクランプ

E-9335

  • ホールドクランプ PIC1
  • ホールドクランプ PIC2
  • ホールドクランプ PIC3

  • ホールドクランプ PIC1

  • ホールドクランプ PIC2

  • ホールドクランプ PIC3

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 適合T溝巾 口巾 最大操作トルク
N・ｍ		 最大締付力
kN		 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
915659 HL3514T 14 35 20 5 1.7 33,900 在庫 在庫〇 追加 DL
915660 HL3516T 16 35 20 5 1.8 36,500 在庫 在庫〇 追加 DL
915661 HL3518T 18 35 20 5 1.9 37,300 在庫 在庫〇 追加 DL

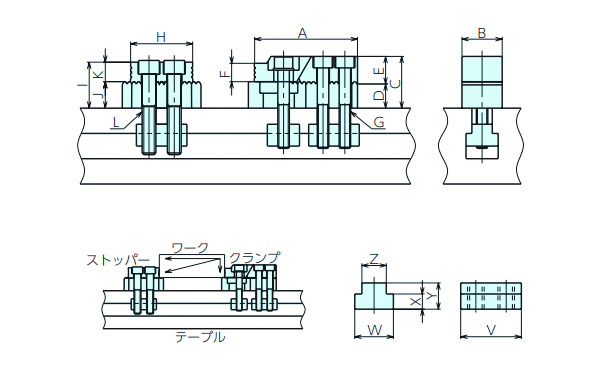

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。

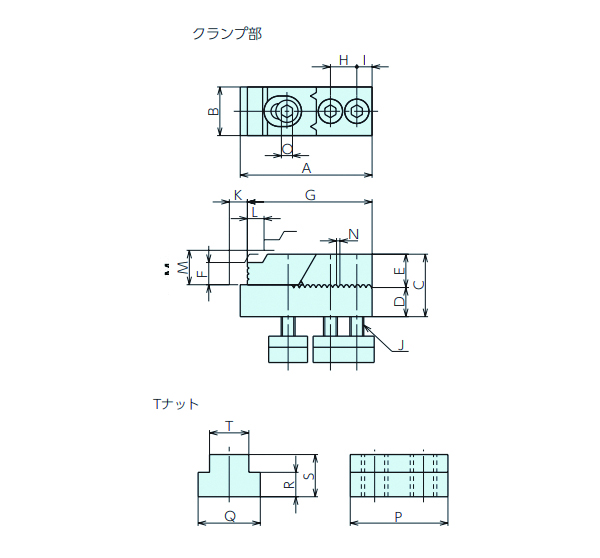

選択 オーダーNo. No. A B C D E F G（並目） H I J±0.005 K L（並目） V W x Y Z（クランプ部） Z（ストッパー部）
915659 HL3514T 90 35 45 23 22 16 M10x1.5 54 40 23 17 M12x1.75 44 22 8.5 16 13.5 13.5
915660 HL3516T 90 35 45 23 22 16 M10x1.5 54 40 23 17 M12x1.75 44 25 8.5 16 15.5 15
915661 HL3518T 90 35 45 23 22 16 M10x1.5 54 40 23 17 M12x1.75 44 28 11 19 17.5 17.5

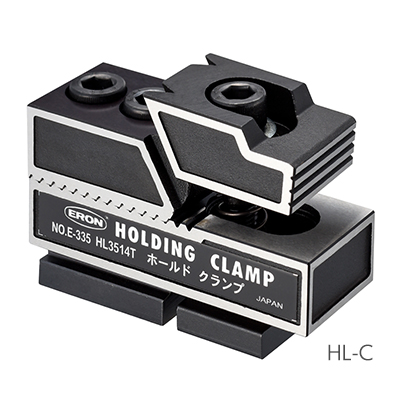

仕様/価格　【クランプ部】

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 適合T溝巾 口巾 Tスロットナット 最大操作トルク
N・ｍ		 最大締付力
kN		 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
915662 HL3514C 14 35 44 22 8.5 16 13.5 20 5 0.7 29,800 在庫 在庫〇 追加 DL
915663 HL3516C 16 35 44 25 8.5 16 15.5 20 5 0.7 30,100 在庫 お問合わせ 追加 DL
915664 HL3518C 18 35 44 28 11 19 17.5 20 5 0.7 30,200 在庫 在庫△ 追加 DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D±0.005 E F G H I J（並目） K L M N O P Q R S T
915662 HL3514C 96 35 45 23 22 16 90 19 10.5 M10x1.5 8 3 27 4 8 44 22 8.5 16 13.5
915663 HL3516C 96 35 45 23 22 16 90 19 10.5 M10x1.5 8 3 27 4 8 44 25 8.5 16 15.5
915664 HL3518C 96 35 45 23 22 16 90 19 10.5 M10x1.5 8 3 27 4 8 44 28 11 19 17.5

仕様/価格　【ストッパー部】

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 適合T溝巾 口巾 Tスロットナット 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
915665 HL3514S 14 35 44 22 8.5 16 13.5 1.1 19,500 在庫 在庫△ 追加 DL
915666 HL3516S 16 35 44 25 8.5 16 15 1.1 20,000 在庫 在庫△ 追加 DL
915667 HL3518S 18 35 44 28 11 19 17.5 1.1 20,300 在庫 お問合わせ 追加 DL

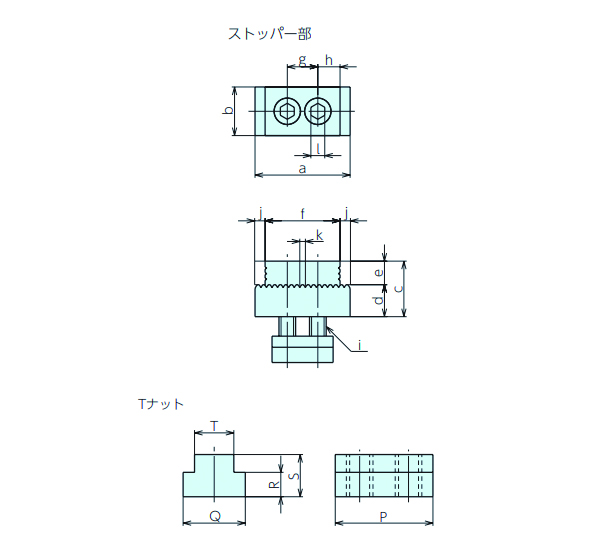

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. a b c d±0.005 e f g h i（並目） j k l P Q R S T
915665 HL3514S 69 35 40 23 17 54 23 16 M12x1.75 7.5 4 10 44 22 8.5 16 13.5
915666 HL3516S 69 35 40 23 17 54 23 16 M12x1.75 7.5 4 10 44 25 8.5 16 15
915667 HL3518S 69 35 40 23 17 54 23 16 M12x1.75 7.5 4 10 44 28 11 19 17.5

材質・熱処理・表面処理

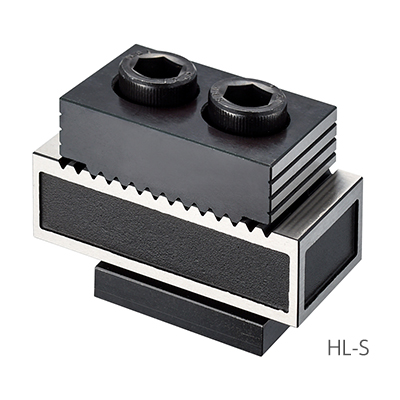

名称 材質 熱処理 表面処理
ホールドクランプ S50C 焼入(HRC50) 本体：塗装
ボルト・Tナット：黒染め(四三酸化鉄被膜)

特長

■締付力は5kNと強固な固定が可能です。
■本体、可動体は焼入が施されており、負荷にも強く長期使用が可能です。
■プルダウン効果により水平方向だけでなく下方向にも押さえるため、浮き上がり防止効果があります。
■T溝タイプは専用Tスロットナットでクランプのすべりを防ぎます。
■クランプ上部には突起物が無く加工物の上面加工が可能です。
■クランプ本体にワークを載せれば貫通加工に最適です。ただし、ワークが長い場合は間にドリル加工用のサポートが必要です。

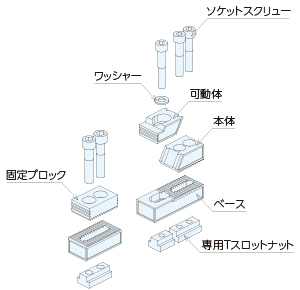

構成図

使用例

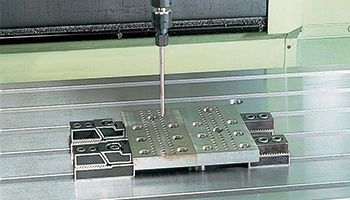

マシニング加工のワーククランプでご使用いただけます。

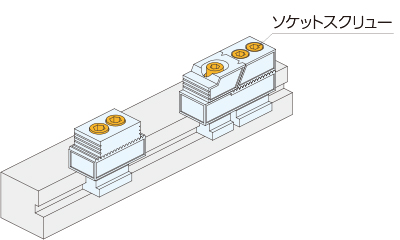

可動体のソケットスクリューを締め付けることで、可動体が本体のテーパーに沿って移動し、水平方向に張り出してクランプします。

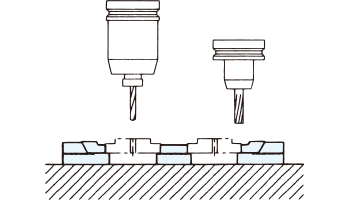

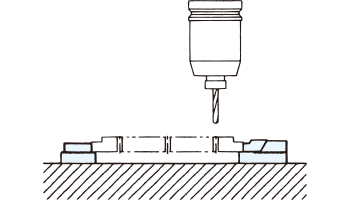

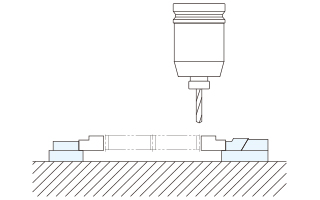

貫通用取り付け

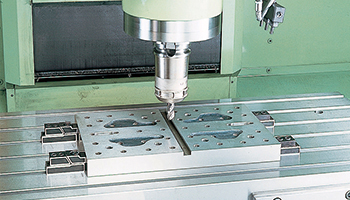

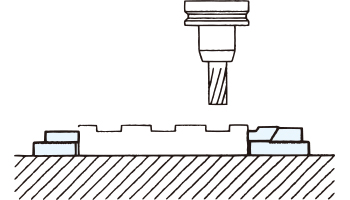

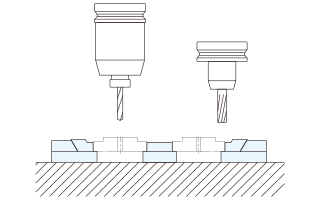

ワークの2個取り付け

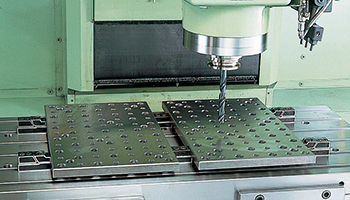

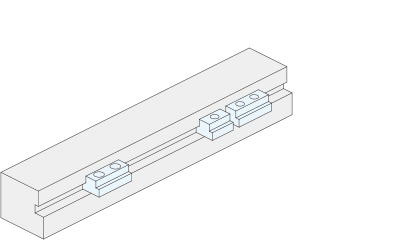

テーブル直置き

使用方法

クランプ

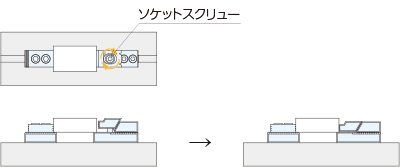

可動体のソケットスクリューを締め付けることで、クランプします。

アンクランプ

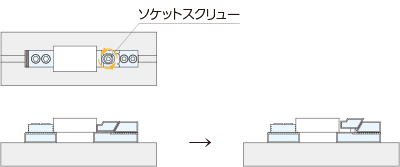

可動体のソケットスクリューを緩めることでアンクランプします。





■注意事項

・最大締付力を超える操作は、クランプの耐久性に影響を及ぼします。規定の締付力内でご使用ください。

・クランプストロークの範囲内でご使用ください。

取付方法

テーブルやジグプレートのT溝に専用Tスロットナットを挿入してください。

ホールドクランプ(クランプ部またはストッパー部)を付属のソケットスクリューで取り付けてください。

修理対応

当製品の修理は行っておりません。

クランプ力低下や異常がみられる場合は、交換をしてください。

メンテナンス方法

使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。
