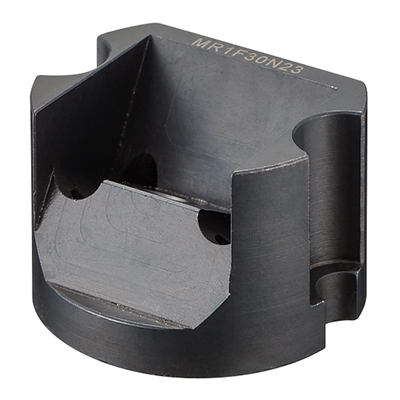

マイクロダウンサイドクランプ 丸型

E-1199

  • 1199.jpg
  • 1199_1.jpg
  • 1199_2.jpg

  • 1199.jpg

  • 1199_1.jpg

  • 1199_2.jpg

仕様/価格

オーダー
№		 № アタッチメント
タイプ		 最大操作トルク
N･m		 最大締付力
kN		 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
132020 MR1F30N23-B07 フラット(焼入有) 10 10.2 0.115 27,800 在庫 在庫〇 追加 DL DL
132021 MR1F30N23-B08 グリップ 10 10.2 0.115 29,200 在庫 在庫〇 追加 DL DL
150149 MR1F30N23-B09 フラット(焼入無) 10 10.2 0.12 27,500 × お問合わせ 追加 DL DL

寸法図・サイズ表

選択 オーダー
№		 №
132020 MR1F30N23-B07
132021 MR1F30N23-B08
150149 MR1F30N23-B09

本体　仕様/価格

オーダー
№		 № 本体タイプ 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
132022 MR1F30N23-07 フラット 0.095 24,200 在庫 在庫△ 追加 DL DL

アタッチメント　仕様/価格

オーダー
№		 № アタッチメント
タイプ		 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
132023 B07 フラット(焼入有) 0.02 5,250 在庫 在庫△ 追加 DL DL
132024 B08 グリップ 0.02 6,800 在庫 在庫△ 追加 DL DL
150150 B09 フラット(焼入無) 0.025 4,360 × お問合わせ 追加 DL DL

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
マイクロダウンサイドクランプ 丸型 鉄 本体：焼入(HV650以上) 黒染め(四三酸化鉄被膜)

特長

■コンパクトなサイズなため、省スペースで小物ワークのクランプに最適です。(多数個取りジグに活用できます。)
■10.2kNの高い締付力により強固な固定が可能です。
■クサビ式により、水平方向だけでなく下方向にもワークを押さえます。
■ワークや用途に合わせて3種類のアタッチメントから選択可能です。
■本体に焼入を施しているため、負荷にも強く長期的に使用することができます。

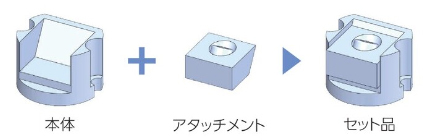

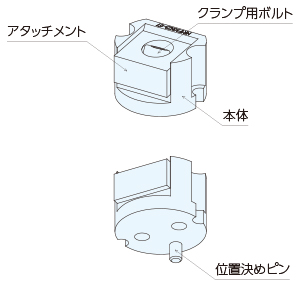

構成図

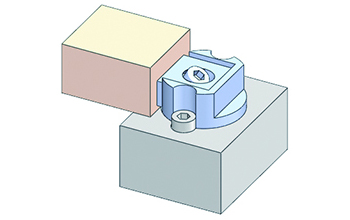

使用例

マシニング加工のワーククランプでご使用いただけます。

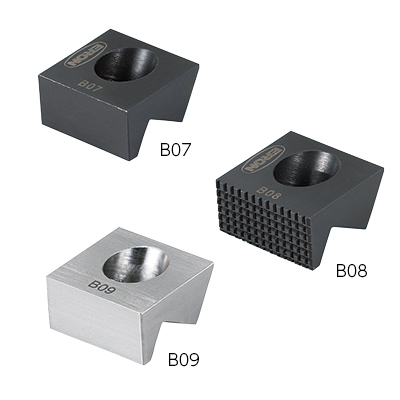

●アタッチメントタイプについて



  B07 B08 B09
タイプ フラット(焼入有) グリップ フラット（焼入無）
用途 主に仕上げ加工用に 黒皮ワークや粗加工用に

アタッチメントを追加工して

異形ワーク対応を行いたい場合

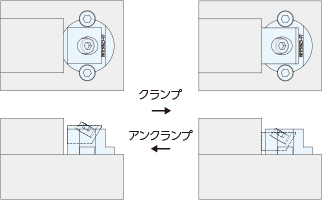

使用方法

●クランプ

クランプ用ボルトを締め付け方向に回転することで、アタッチメントが本体クサビ形状に沿って下降し、クランプ面が水平に張り出してクランプします。



●アンクランプ

クランプ用ボルトを緩める方向に回転することで、アタッチメントが本体クサビ形状に沿って上昇し、クランプ面が引き込まれアンクランプします。



取付方法

プレートに加工寸法図を参考に加工を施します。





加工穴にマイクロダウンサイドクランプを取り付け用位置決めボルト(付属品、型式：MS50)を用いて取り付けます。

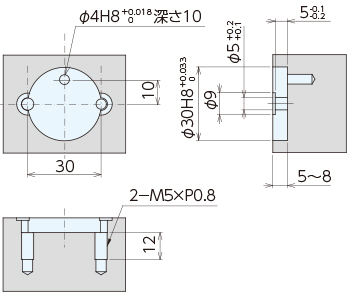

●取付加工図



修理対応

当製品の修理は行っておりません。

クランプ力低下や精度低下がみられる場合は、交換をしてください。

メンテナンス方法

・使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。

・長期間ご使用頂くために、定期的に切粉の除去・清掃・注油を行ってください。
