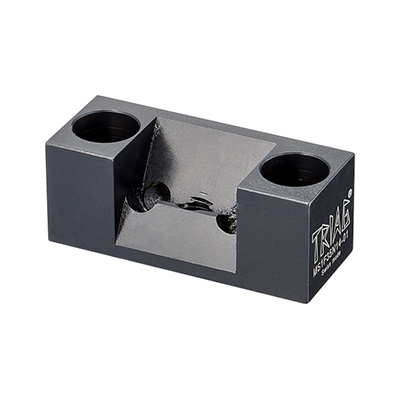

マイクロダウンサイドクランプ 1サイド

E-1199

仕様/価格

オーダー
アタッチメント
タイプ
ストローク 最大操作トルク
N・m
最大締付力
kN
質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
132025 MS1F35N14-B01 フラット(焼入有) 0~1.5 10 10.2 0.06 11,700 在庫 在庫〇 追加 DL DL
132026 MS1F35N14-B02 グリップ 0~1.5 10 10.2 0.06 13,200 在庫 お問合わせ 追加 DL DL
150133 MS1F35N14-B03 フラット(焼入無) 3~4.5 10 10.2 0.064 11,300 × お問合わせ 追加 DL DL
150134 MS1F35N14-B04 真鍮 0~1.5 10 10.2 0.062 11,300 × お問合わせ 追加 DL DL

本体 仕様/価格

オーダー
本体タイプ 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
132027 MS1F35N14-01 フラット 0.05 8,400 在庫 お問合わせ 追加 DL DL

アタッチメント 仕様/価格

オーダー
アタッチメント
タイプ
質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
132028 B01 フラット(焼入有) 0.01 4,120 在庫 在庫〇 追加 DL DL
132029 B02 グリップ 0.01 5,850 在庫 お問合わせ 追加 DL DL
150147 B03 フラット(焼入無) 0.014 3,550 × お問合わせ 追加 DL DL
150148 B04 真鍮 0.012 3,550 × お問合わせ 追加 DL DL

取付用位置決めボルト 仕様/価格

オーダー№ ネジ径 首下長 質量g 価格 在庫設定 在庫情報 製品BOX
161224 MS50 M5×0.8 17.5 4 2,000 在庫 在庫〇 追加

寸法図・サイズ表

選択 オーダー№ A B C D E F G
161224 MS50 M5×0.8 17.5 10 7.8 5 5 +0.028/+0.01 4

材質・熱処理・表面処理

名称 熱処理 表面処理

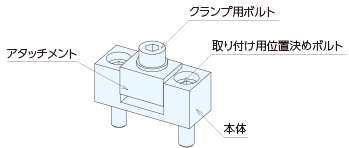

マイクロダウンサイドクランプ 1サイド 本体焼入れHV650以上 黒染め

特長

■省スペースで小物ワークのクランプができます。(多数個取りジグに最適です。)
■ワークに合わせてアタッチメントを選択できます。

【付属品】取付用位置決めボルト 2本

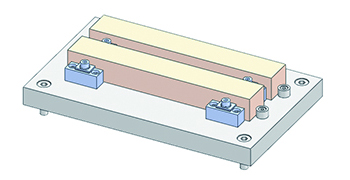

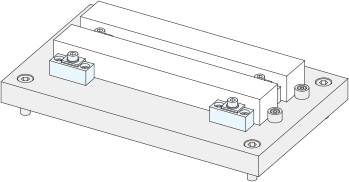

使用例

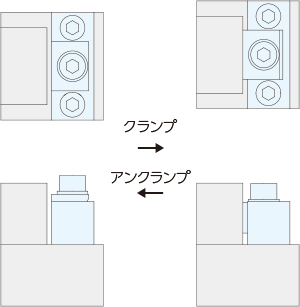

使用方法

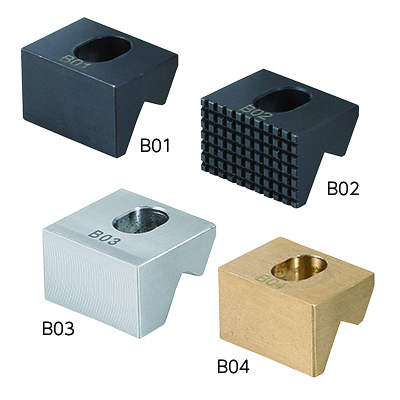

アタッチメントタイプについて

型式 B01 B02 B03 B04
タイプ フラット(焼入有) グリップ フラット(焼入無) 真鍮
用途 主に仕上げ加工用に 黒皮ワークや粗加工用に アタッチメントを追加工して異形ワーク対応を行いたい場合 クランプ跡を残したくないワーク向け

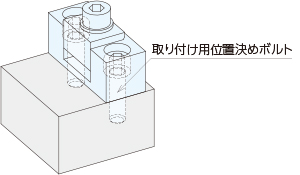

取付方法

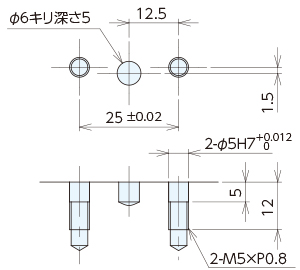

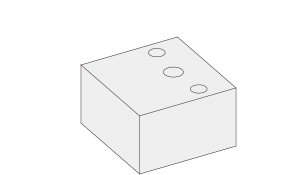

取付加工図

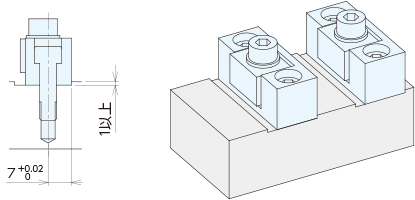

※注意

4KN以上のクランプ力でご使用される場合は、ベース側に溝を設け
背面を当ててご使用をお願いします。(溝深さ1㎜以上)
