トウアジャストクランプ2　ロングT溝タイプ

E-9409

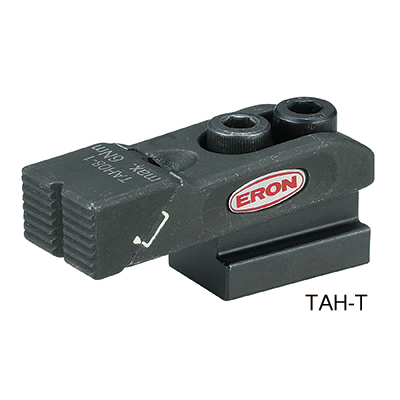

  • トウアジャストクランプ2　ロングT溝タイプ PIC1
  • トウアジャストクランプ2　ロングT溝タイプ PIC2

  • トウアジャストクランプ2　ロングT溝タイプ PIC1

  • トウアジャストクランプ2　ロングT溝タイプ PIC2

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー№ № タイプ 最大操作トルク
N･m		 最大締付力
kN		 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
134469 TAL08-1-T14 薄型 6 4 0.3 13,600 在庫 在庫〇 追加 DL DL
134746 TAL12-1-T14 薄型 16 7.5 0.65 17,300 在庫 在庫〇 追加 DL DL
134470 TAL12-1-T18 薄型 16 7.5 0.7 17,300 在庫 在庫〇 追加 DL DL
134471 TAH08-1-T14 グリップ 6 4 0.3 13,600 在庫 在庫△ 追加 DL DL
134747 TAH12-1-T14 グリップ 16 7.5 0.75 17,300 在庫 在庫△ 追加 DL DL
134472 TAH12-1-T18 グリップ 16 7.5 0.8 17,300 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー№ № A B C D E F G H I J K L M N O P Q R
134469 TAL08-1-T14 72.5 16.5 12.5 8.5(M8用) 14 8.5 25 4 16 4 6 16 35 13.5 22.2 8.5 15.8 M8x30
134746 TAL12-1-T14 104.5 26 17.5 13(M12用) 20 11 35 8.5 24 8 8 22 50 13.5 22.2 8.5 15.8 M12x30
134470 TAL12-1-T18 104.5 26 17.5 13(M12用) 20 11 35 8.5 24 8 8 22 50 17 28.6 11.1 19.1 M12x30
134471 TAH08-1-T14 72.5 16.5 12.5 8.5(M8用) 14 8.5 25 4 16 4 - 16 35 13.5 22.2 8.5 15.8 M8x30
134747 TAH12-1-T14 104.5 26 17.5 13(M12用) 20 11 35 8.5 24 8 - 22 50 13.5 22.2 8.5 15.8 M12x30
134472 TAH12-1-T18 104.5 26 17.5 13(M12用) 20 11 35 8.5 24 8 - 22 50 17 28.6 11.1 19.1 M12x30

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
トウアジャストクランプ2　ロングT溝タイプ 本体・可動体：SCM440
Tスロットナット：S45C		 本体：焼入(HRC30-35)
可動体：焼入(HRC47-53)
Tスロットナット：焼入(HRC25-35)		 本体・可動体・Tスロットナット：黒染め(四三酸化鉄被膜)

特長

■プルダウン効果により水平方向だけでなく下方向にも押さえるため、浮き上がり防止効果があります。
■本体、可動体に焼入れが施されているため、負荷にも強く長期使用が可能です。
■薄型ワークのクランプにも対応可能な口金タイプも御座います。(TAL)

[付属品]専用Ｔナット-1個、取付ボルト-2個

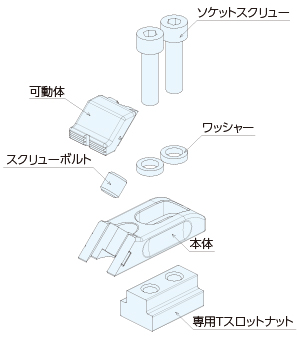

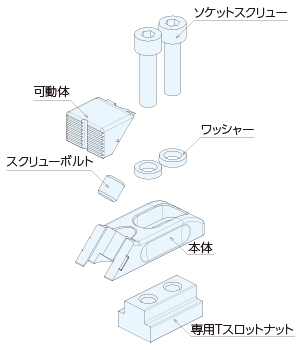

構成図

薄型タイプ

グリップタイプ

使用例

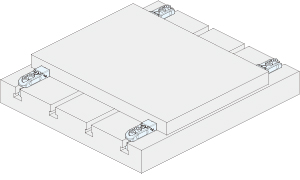

マシニング加工のワーククランプでご使用いただけます。

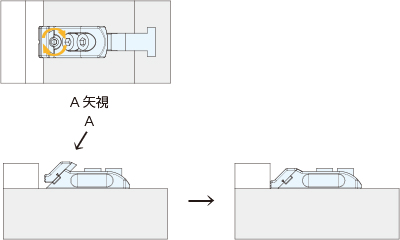

本体-可動体間のスクリューを締め付けることで、可動体が本体のテーパーに沿って移動し、水平方向に張り出してクランプします。



使用方法

クランプ

本体と可動体の間にあるスクリューを締め付けることで、クランプします。



アンクランプ

本体と可動体の間にあるスクリューを緩めることでアンクランプします。







■注意事項

・最大操作トルクを超える操作は、クランプの耐久性に影響を及ぼします。規定のトルク内でご使用ください。

・クランプストロークの範囲内でご使用ください。

取付方法

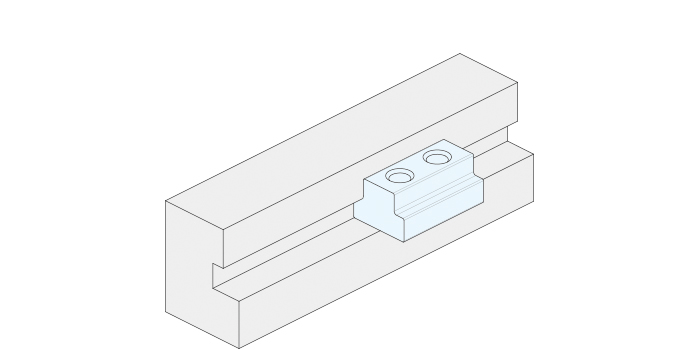

  • テーブルやジグプレートのT溝に専用Tスロットナットを挿入してください。

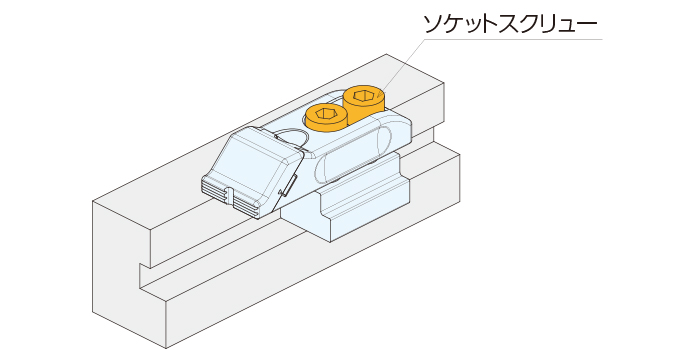

  • トウアジャストクランプ2 ロングT溝タイプを付属のソケットスクリューで取り付けてください。

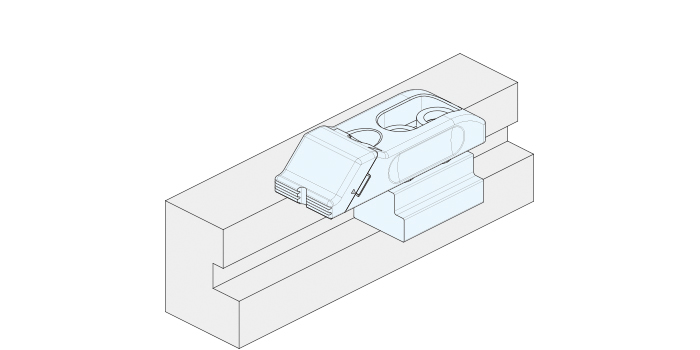

  • トウアジャストクランプ2ロングT溝タイプを付属のソケットスクリューで取り付けてください。



修理対応

当製品の修理は行っておりません。

クランプ力低下や異常がみられる場合は、交換をしてください。

メンテナンス方法

使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。
