• ERON

RoHS対応

クサビクランプ2　システムバイス

E-9460

  • クサビクランプ2　システムバイス PIC1
  • クサビクランプ2　システムバイス PIC2
  • クサビクランプ2　システムバイス PIC3
  • クサビクランプ2　システムバイス PIC4

  • クサビクランプ2　システムバイス PIC1

  • クサビクランプ2　システムバイス PIC2

  • クサビクランプ2　システムバイス PIC3

  • クサビクランプ2　システムバイス PIC4

口巾35　仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
№		 № タイプ 全長 口開（均等） 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
132047 KCS-08-300F2 可動部(フラット）2個 300 81 2.4 136,000 × 在庫〇 追加 DL DL
132048 KCS-08-400F2 可動部(フラット）2個 400 131 2.9 158,000 × 在庫〇 追加 DL DL
132049 KCS-08-500F2 可動部(フラット）2個 500 181 3.5 183,000 × 在庫〇 追加 DL DL
132050 KCS-08-300F3 可動部(フラット）3個 300 34 2.7 152,000 × 在庫〇 追加 DL DL
132051 KCS-08-400F3 可動部(フラット）3個 400 68 3.2 175,000 × 在庫〇 追加 DL DL
132052 KCS-08-500F3 可動部(フラット）3個 500 101 3.8 200,000 × 在庫〇 追加 DL DL
132053 KCS-08-400F4 可動部(フラット）4個 400 36 3.5 192,000 × 在庫〇 追加 DL DL
132054 KCS-08-500F4 可動部(フラット）4個 500 61 4.1 217,000 × 在庫〇 追加 DL DL
132055 KCS-08-500F5 可動部(フラット）5個 500 37 4.4 233,000 × 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
№		 № L W H A B C(均等) D E F G J K T1 T2
132047 KCS-08-300F2 300 35 30 21.1 30 76 58.3 25.7 19 10 5 21 0.01 0.03
132048 KCS-08-400F2 400 35 30 21.1 30 126 58.3 25.7 19 10 5 21 0.01 0.03
132049 KCS-08-500F2 500 35 30 21.1 30 176 58.3 25.7 19 10 5 21 0.01 0.03
132050 KCS-08-300F3 300 35 30 21.1 30 31 58.3 25.7 19 10 5 21 0.01 0.03
132051 KCS-08-400F3 400 35 30 21.1 30 64 58.3 25.7 19 10 5 21 0.01 0.03
132052 KCS-08-500F3 500 35 30 21.1 30 98 58.3 25.7 19 10 5 21 0.01 0.03
132053 KCS-08-400F4 400 35 30 21.1 30 34 58.3 25.7 19 10 5 21 0.01 0.03
132054 KCS-08-500F4 500 35 30 21.1 30 59 58.3 25.7 19 10 5 21 0.01 0.03
132055 KCS-08-500F5 500 35 30 21.1 30 35 58.3 25.7 19 10 5 21 0.01 0.03

口巾45　仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
№		 № タイプ 全長 口開 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
132056 KCS-12-300F2 可動部(フラット）2個 300 61 4.1 145,000 × お問合わせ 追加 DL DL
132057 KCS-12-400F2 可動部(フラット）2個 400 111 4.9 168,000 × 在庫〇 追加 DL DL
132058 KCS-12-500F2 可動部(フラット）2個 500 161 5.7 194,000 × 在庫△ 追加 DL DL
132059 KCS-12-600F2 可動部(フラット）2個 600 211 6.5 223,000 × 在庫〇 追加 DL DL
132060 KCS-12-400F3 可動部(フラット）3個 400 49 5.6 189,000 × 在庫〇 追加 DL DL
132061 KCS-12-500F3 可動部(フラット）3個 500 83 6.4 216,000 × 在庫△ 追加 DL DL
132062 KCS-12-600F3 可動部(フラット）3個 600 116 7.2 244,000 × 在庫〇 追加 DL DL
132063 KCS-12-500F4 可動部(フラット）4個 500 43 7.1 238,000 × 在庫△ 追加 DL DL
132064 KCS-12-600F4 可動部(フラット）4個 600 68 7.9 266,000 × 在庫〇 追加 DL DL
132065 KCS-12-600F5 可動部(フラット）5個 600 40 8.6 288,000 × 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
№		 № L W H A B C(均等) D E F G J K T1 T2
132056 KCS-12-300F2 300 45 35 26.8 44 53 71.2 32.2 25 14 5 23 0.01 0.03
132057 KCS-12-400F2 400 45 35 26.8 44 103 71.2 32.2 25 14 5 23 0.01 0.03
132058 KCS-12-500F2 500 45 35 26.8 44 153 71.2 32.2 25 14 5 23 0.01 0.03
132059 KCS-12-600F2 600 45 35 26.8 44 203 71.2 32.2 25 14 5 23 0.01 0.03
132060 KCS-12-400F3 400 45 35 26.8 44 43 71.2 32.2 25 14 5 23 0.01 0.03
132061 KCS-12-500F3 500 45 35 26.8 44 77 71.2 32.2 25 14 5 23 0.01 0.03
132062 KCS-12-600F3 600 45 35 26.8 44 110 71.2 32.2 25 14 5 23 0.01 0.03
132063 KCS-12-500F4 500 45 35 26.8 44 39 71.2 32.2 25 14 5 23 0.01 0.03
132064 KCS-12-600F4 600 45 35 26.8 44 64 71.2 32.2 25 14 5 23 0.01 0.03
132065 KCS-12-600F5 600 45 35 26.8 44 36 71.2 32.2 25 14 5 23 0.01 0.03

ベース　仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
№		 № 口巾 高さ 適合取付
ボルト（別売）		 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
125700 KCS08-300-B 35 30 SKS08020 1.6 96,000 在庫 在庫〇 追加 DL DL
125701 KCS08-400-B 35 30 SKS08020 2.1 118,000 在庫 在庫〇 追加 DL DL
125702 KCS08-500-B 35 30 SKS08020 2.7 142,000 在庫 在庫〇 追加 DL DL
125703 KCS12-300-B 45 35 SKS10020 2.3 96,000 在庫 お問合わせ 追加 DL DL
125704 KCS12-400-B 45 35 SKS10020 3.1 118,000 在庫 在庫〇 追加 DL DL
125705 KCS12-500-B 45 35 SKS10020 3.9 143,000 在庫 在庫△ 追加 DL DL
125706 KCS12-600-B 45 35 SKS10020 4.7 174,000 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
№		 № A B C D E F G H I J K L
125700 KCS08-300-B 35 300 30 9(M8用） 10 21 5 75 30 17.7 6 0.02
125701 KCS08-400-B 35 400 30 9(M8用） 10 21 5 75 30 17.7 10 0.02
125702 KCS08-500-B 35 500 30 9(M8用） 10 21 5 75 30 17.7 13 0.025
125703 KCS12-300-B 45 300 35 11（Ｍ10用） 14 23 5 75 50 21 4 0.02
125704 KCS12-400-B 45 400 35 11（Ｍ10用） 14 23 5 75 50 21 6 0.02
125705 KCS12-500-B 45 500 35 11（Ｍ10用） 14 23 5 75 50 21 8 0.025
125706 KCS12-600-B 45 600 35 11（Ｍ10用） 14 23 5 75 50 21 10 0.03

可動部　仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
№		 № 可動体形状 口巾 最大操作トルク
N･m		 最大締付力
kN		 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
125707 KCS08-FJ フラット 35 20 10 0.3 17,000 在庫 在庫〇 追加 DL DL
125708 KCS12-FJ フラット 45 50 20 0.7 22,600 在庫 在庫〇 追加 DL DL
125709 KCS08-TJ トウ 35 20 10 0.4 17,500 在庫 在庫〇 追加 DL DL
125710 KCS12-TJ トウ 45 50 20 0.7 23,000 在庫 在庫〇 追加 DL DL
125711 KCS08-GJ グリップ 35 20 10 0.3 17,500 在庫 在庫〇 追加 DL DL
125712 KCS12-GJ グリップ 45 50 20 0.7 23,000 在庫 在庫〇 追加 DL DL
125713 KCS08-VJ V型 35 20 10 0.4 19,500 在庫 在庫〇 追加 DL DL
125715 KSC12-VJ V型 45 50 20 0.7 25,100 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
№		 № A B C D E F G H I J K L M
125707 KCS08-FJ 35 14 16 25.9 19 58.3 6 4.5 2.6 19 9 M5xP0.8深さ8 -
125708 KCS12-FJ 45 17 18.5 32.8 25 71.2 10 6.1 3.5 25 12 M6xP1.0深さ9 -
125709 KCS08-TJ 35 20 16 25.9 6 64.3 6 4.5 2.6 - - - -
125710 KCS12-TJ 45 28 18.5 32.8 8 82.2 10 6.1 3.5 - - - -
125711 KCS08-GJ 35 15.5 16 25.9 19 59.8 6 4.5 2.6 - - - -
125712 KCS12-GJ 45 18.5 18.5 32.8 25 72.7 10 6.1 3.5 - - - -
125713 KCS08-VJ 35 17 16 25.9 17.5 61.3 6 4.5 2.6 - - - 13
125715 KSC12-VJ 45 25 18.5 32.8 20.6 79.2 10 6.1 3.5 - - - 21

固定ブロック　仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
№		 № 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
125716 KCS08-KB 0.2 10,200 在庫 在庫〇 追加 DL DL
125717 KCS12-KB 0.4 11,300 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
№		 № A B C
125716 KCS08-KB 35 30 21.3
125717 KCS12-KB 45 44 27.3

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
クサビクランプ2　システムバイス ベース：S50C
固定ブロック、本体、可動体：SCM440
Tスロットナット：S45C		 ベース：部分焼入(HV500)
固定ブロック・本体：焼入(HRC27-33)
可動体：焼入(HRC47-53)
Tスロットナット：焼入(HRC25-35)		 固定ブロック・本体・可動体・Tスロットナット：黒染め(四三酸化鉄被膜)

特長

■プルダウン効果により水平方向だけでなく下方向にも押さえるため、浮き上がり防止効果があります。
■本体、可動体は焼入が施されており、負荷にも強く長期使用が可能です。
■可動体の種類や個数を組み合わせて自由にご選択いただけます。

[付属品]
本体：ガイドブロック-2個、ガイドブロック用取付ボルト
可動部：専用Ｔナット-2個、Ｔナット用ボルト-2個
固定ブロック：専用Ｔナット-1個、Ｔナット用ボルト-1個

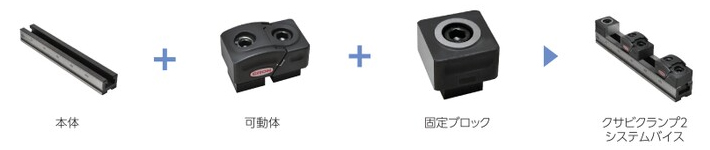

構成図

使用例

マシニング加工のワーククランプでご使用いただけます。

可動体のソケットスクリューを締め付けることで、可動体が本体のテーパーに沿って移動し、水平方向に張り出してクランプします。





使用方法

クランプ

可動体のソケットスクリューを締め付けることで、クランプします。

アンクランプ

可動体のソケットスクリューを緩めることでアンクランプします。





■注意事項

・最大操作トルクを超える操作は、クランプの耐久性に影響を及ぼします。規定のトルク内でご使用ください。

・クランプストロークの範囲内でご使用ください。

取付方法

  • ジグベースに寸法表を参考にキー溝、取り付け用タップ穴を加工してください。





  • 加工したキー溝にクサビクランプ2システムバイスのベースを設置し、別売りのソケットスクリューで取り付けてください。



  • 固定ブロック・可動部を取り付けてください。





特注品対応

クサビクランプ2 システムバイスは可動体の種類や個数を組み合わせて自由に選択して頂けます。
※組み合わせは同じ口巾のサイズから選択してください。



●組み合わせ

ベース(1個) 可動体(複数) 固定ブロック(複数)
口巾 長さ Ｌ 可動体形状
35 300 400 500 - フラット(FJ) トウ(TJ) グリップ(GJ) V型(VJ)
45 300 400 500 600

修理対応

当製品の修理は行っておりません。

クランプ力低下や異常がみられる場合は、交換をしてください。

メンテナンス方法

使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。
