• ERON

RoHS対応

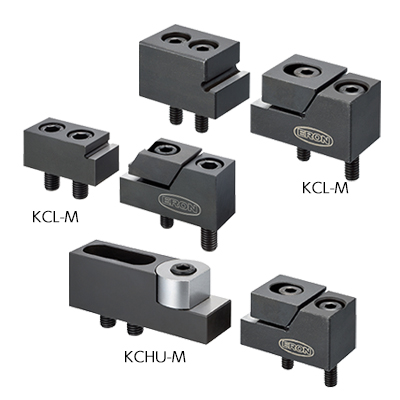

クサビクランプセット

E-9460

  • クサビクランプセット PIC1
  • クサビクランプセット PIC2

  • クサビクランプセット PIC1

  • クサビクランプセット PIC2

仕様/価格　【T溝・フラットタイプ】

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 適合T溝巾 クランプ高さ
(最大)		 最大操作トルク
N・m		 最大締付力
kN		 クランプ部 ストッパー部 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
946721 KCH12T-14 14 50.4 9 4 KCH12TC-14 KCH12TS-14 1.2 33,200 在庫 在庫〇 追加 DL DL
946722 KCH12T-16 16 50.4 9 4 KCH12TC-16 KCH12TS-16 1.3 33,200 在庫 在庫〇 追加 DL DL
946723 KCH12T-18 18 50.4 9 4 KCH12TC-18 KCH12TS-18 1.3 34,800 在庫 在庫〇 追加 DL DL
946724 KCH16T-18 18 60.4 24 4.5 KCH16TC-18 KCH16TS-18 1.6 38,200 在庫 在庫〇 追加 DL DL
946725 KCH16T-20 20 60.4 24 4.5 KCH16TC-20 KCH16TS-20 2.4 38,900 在庫 在庫〇 追加 DL DL
946726 KCH16T-22 22 60.4 24 4.5 KCH16TC-22 KCH16TS-22 2.5 39,300 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C±0.01 D E F G H I J(max) K(並目） L(並目) M Q R S T V(並目)
946721 KCH12T-14 30 40 20 50.4 12 33 8 6 75 23 M12x1.75x50 M10x1.5x55 19 14 25 8 62 M12x1.75x50
946722 KCH12T-16 30 40 20 50.4 12 33 8 6 75 28 M12x1.75x55 M10x1.5x60 19 14 25 8 62 M12x1.75x55
946723 KCH12T-18 30 40 20 50.4 12 33 8 6 75 33 M12x1.75x60 M10x1.5x60 19 14 25 8 62 M12x1.75x60
946724 KCH16T-18 38 50 25 60.4 15 38 10 6 92 32 M16x2x65 M12x1.75x70 24 17 30 10 78 M16x2x65
946725 KCH16T-20 38 50 25 60.4 15 38 10 6 92 37 M16x2x70 M12x1.75x70 24 17 30 10 78 M16x2x70
946726 KCH16T-22 38 50 25 60.4 15 38 10 6 92 42 M16x2x75 M12x1.75x75 24 17 30 10 78 M16x2x75

仕様/価格　【T溝・ステップタイプ】

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. № 適合T溝巾 クランプ高さ
(最大)		 最大操作トルク
N・m		 最大締付力
kN		 クランプ部 ストッパー部 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
946727 KCL12T-14 14 50.4 9 4 KCL12TC-14 KCL12TS-14 1.1 35,000 在庫 在庫〇 追加 DL DL
946728 KCL12T-16 16 50.4 9 4 KCL12TC-16 KCL12TS-16 1.1 35,000 在庫 在庫〇 追加 DL DL
946729 KCL12T-18 18 50.4 9 4 KCL12TC-18 KCL12TS-18 1.2 37,000 在庫 在庫〇 追加 DL DL
946730 KCL16T-18 18 60.4 24 4.5 KCL16TC-18 KCL16TS-18 2.1 40,800 在庫 在庫〇 追加 DL DL
946731 KCL16T-20 20 60.4 24 4.5 KCL16TC-20 KCL16TS-20 2.1 41,500 在庫 在庫〇 追加 DL DL
946732 KCL16T-22 22 60.4 24 4.5 KCL16TC-22 KCL16TS-22 2.3 42,000 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. № A B C±0.01 D E F G H I J K(並目） L(並目) M Q R S T V(並目)
946727 KCL12T-14 30 40 20 50.4 12 33 8 6 75 25 M12x1.75x50 M10x1.5x55 8 14 25 8 62 M12x1.75x40
946728 KCL12T-16 30 40 20 50.4 12 33 8 6 75 30 M12x1.75x55 M10x1.5x60 8 14 25 8 62 M12x1.75x45
946729 KCL12T-18 30 40 20 50.4 12 33 8 6 75 33 M12x1.75x60 M10x1.5x60 8 14 25 8 62 M12x1.75x45
946730 KCL16T-18 38 50 25 60.4 15 38 10 6 92 32 M16x2x65 M12x1.75x70 10 17 30 10 78 M16x2x50
946731 KCL16T-20 38 50 25 60.4 15 38 10 6 92 37 M16x2x70 M12x1.75x70 10 17 30 10 78 M16x2x55
946732 KCL16T-22 38 50 25 60.4 15 38 10 6 92 42 M16x2x75 M12x1.75x75 10 17 30 10 78 M16x2x60

仕様/価格　【T溝・フラット、ユニバーサルストッパータイプ】

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. № 適合T溝巾 クランプ高さ
(最大)		 最大操作トルク
N・m		 最大締付力
kN		 クランプ部 ストッパー部 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
946733 KCHU12T-14 14 50.4 9 4 KCH12TC-14 KCHU12TS-14 1.5 48,600 在庫 在庫〇 追加 DL DL
946734 KCHU12T-16 16 50.4 9 4 KCH12TC-16 KCHU12TS-16 1.5 48,600 在庫 在庫〇 追加 DL DL
946735 KCHU12T-18 18 50.4 9 4 KCH12TC-18 KCHU12TS-18 1.6 51,000 在庫 在庫〇 追加 DL DL
946736 KCHU16T-18 18 60.4 24 4.5 KCH16TC-18 KCHU16TS-18 2.7 54,500 在庫 在庫〇 追加 DL DL
946737 KCHU16T-20 20 60.4 24 4.5 KCH16TC-20 KCHU16TS-20 2.8 55,500 在庫 在庫〇 追加 DL DL
946738 KCHU16T-22 22 60.4 24 4.5 KCH16TC-22 KCHU16TS-22 3 56,000 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. № A B C±0.01 D E F G H I J K（並目） L（並目） M Q R S T V（並目）
946733 KCHU12T-14 30 40 20 50.4 12 33 8 6 75 23 M12x1.75x50 M10x1.5x55 19 13 38 15 113 M12x1.75x40
946734 KCHU12T-16 30 40 20 50.4 12 33 8 6 75 28 M12x1.75x55 M10x1.5x60 19 13 38 15 113 M12x1.75x45
946735 KCHU12T-18 30 40 20 50.4 12 33 8 6 75 33 M12x1.75x60 M10x1.5x60 19 13 38 15 113 M12x1.75x45
946736 KCHU16T-18 38 50 25 60.4 15 38 10 6 92 32 M16x2x65 M12x1.75x70 24 16 44 25 140 M16x2x50
946737 KCHU16T-20 38 50 25 60.4 15 38 10 6 92 37 M16x2x70 M12x1.75x70 24 16 44 25 140 M16x2x55
946738 KCHU16T-22 38 50 25 60.4 15 38 10 6 92 42 M16x2x75 M12x1.75x75 24 16 44 25 140 M16x2x60

仕様/価格　【タップ穴・フラットタイプ】

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. № ねじ呼び
（並目）		 クランプ高さ
(最大)		 最大操作トルク
N・m		 最大締付力
kN		 クランプ部 ストッパー部 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
950536 KCH4M M4x0.7 18.6 1.2 1.2 KCH4MC KCH4MS 0.1 21,000 在庫 在庫〇 追加 DL DL
950537 KCH6M M6x1.0 26 9 4 KCH6MC KCH6MS 0.2 21,000 在庫 在庫〇 追加 DL DL
950538 KCH8M M6x1.0
M8x1.25		 32.9 10 6 KCH8MC KCH8MS 0.4 24,200 在庫 在庫〇 追加 DL DL
946775 KCH12M M10x1.5
M12x1.75		 50.4 20 10 KCH12MC KCH12MS 1 29,200 在庫 在庫〇 追加 DL DL
946776 KCH16M M12x1.75
M16x2		 60.4 64 12 KCH16MC KCH16MS 1.9 33,800 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. № A B C±0.01 D E F G H I J(max) K(並目) L(並目) M Q R S T V(並目)
950536 KCH4M 16 16 8 18.6 5.5 13 3.5 1.5 30 9 M4x0.7x20 M4x0.7x20 7.5 6.5 9 3 25 M4x0.7x20
950537 KCH6M 19 22 10 26 7 18 4.5 2.3 40 10 M6x1.0x25 M6x1.0x25 11.5 8 13 5 35 M6x1.0x25
950538 KCH8M 22 28 14 32.9 8.5 23 4.5 2.8 50 16 M8x1.25x35 M6x1.0x25 13.5 10 20 5.5 47 M8x1.25x30
946775 KCH12M 30 40 20 50.4 12 33 8 6 75 23 M12x1.75x50 M10x1.5x50 19 14 25 8 62 M12x1.75x50
946776 KCH16M 38 50 25 60.4 15 38 10 6 92 27 M16x2x60 M12x1.75x60 24 17 30 10 78 M16x2x60

仕様/価格　【タップ穴・ステップタイプ】

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. № ねじ呼び
（並目）		 クランプ高さ
(最大)		 最大操作トルク
N・m		 最大締付力
kN		 クランプ部 ストッパー部 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
946777 KCL12M M10x1.5
M12x1.75		 50.4 20 10 KCL12MC KCL12MS 0.9 31,400 在庫 在庫〇 追加 DL DL
946778 KCL16M M12x1.75
M16x2		 60.4 64 12 KCL16MC KCL16MS 1.7 36,300 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. № A B C±0.01 Ｄ E F G H I J K(並目) L(並目) M Q R S T V(並目)
946777 KCL12M 30 40 20 50.4 12 33 8 6 75 25 M12x1.75x50 M10x1.5x50 8 14 25 8 62 M12x1.75x40
946778 KCL16M 38 50 25 60.4 15 38 10 6 92 27 M16x2x60 M12x1.75x60 10 17 30 10 78 M16x2x45

仕様/価格　【タップ穴・フラット、ユニバーサルストッパータイプ】

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. № ねじ呼び
（並目）		 クランプ高さ
(最大)		 最大操作トルク
N・m		 最大締付力
kN		 クランプ部 ストッパー部 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
946779 KCHU12M M10x1.5
M12x1.75		 50.4 20 10 KCH12MC KCHU12MS 1.3 44,800 在庫 在庫〇 追加 DL DL
946780 KCHU16M M12x1.75
M16x2		 60.4 64 12 KCH16MC KCHU16MS 2.3 49,800 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. № A B C±0.01 D E F G H I J K(並目) L(並目) M Q R S T V(並目)
946779 KCHU12M 30 40 20 50.4 12 33 8 6 75 25 M12x1.75x50 M10x1.5x50 19 13 38 15 113 M12x1.75x40
946780 KCHU16M 38 50 25 60.4 15 38 10 6 92 30 M16x2x60 M12x1.75x60 24 16 44 25 140 M16x2x45

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
クサビクランプセット ■T溝
フラットタイプ、ステップタイプ
[クランプ部]本体、口金、Tスロットナット：S45C
[ストッパー部]本体、Tスロットナット：S45C
フラット、ユニバーサルストッパータイプ
[クランプ部]本体、口金、Tスロットナット：S45C
[ストッパー部]本体、口金、Tスロットナット：S45C
■タップ穴
フラットタイプ、ステップタイプ
[クランプ部]本体、口金：S45C
[ストッパー部]本体：S45C
フラット、ユニバーサルストッパータイプ
[クランプ部]本体、口金：S45C
[ストッパー部]本体、口金：S45C		 ■T溝
フラットタイプ、ステップタイプ
[クランプ部]本体、口金、Tスロットナット：焼入(HRC25-35)
[ストッパー部]本体、Tスロットナット：焼入(HRC25-35)
フラット、ユニバーサルストッパータイプ
[クランプ部]本体、口金、Tスロットナット：焼入(HRC25-35)
[ストッパー部]本体、口金、Tスロットナット：焼入(HRC25-35)
■タップ穴
フラットタイプ、ステップタイプ
[クランプ部]本体、口金：焼入(HRC25-35)
[ストッパー部]本体：焼入(HRC25-35)
フラット、ユニバーサルストッパータイプ
[クランプ部]本体、口金：焼入(HRC25-35)
[ストッパー部]本体、口金：焼入(HRC25-35)		 ■T溝
フラットタイプ、ステップタイプ
[クランプ部]本体、口金、Tスロットナット：黒染め(四三酸化鉄被膜)
[ストッパー部]本体、Tスロットナット：黒染め(四三酸化鉄被膜)
フラット、ユニバーサルストッパータイプ
[クランプ部]本体、口金、Tスロットナット：黒染め(四三酸化鉄被膜)
[ストッパー部]本体、Tスロットナット：黒染め(四三酸化鉄被膜)
口金：ニッケルクロムメッキ
■タップ穴
フラットタイプ、ステップタイプ
[クランプ部]本体、口金：黒染め(四三酸化鉄被膜)
[ストッパー部]本体：黒染め(四三酸化鉄被膜)
フラット、ユニバーサルストッパータイプ
[クランプ部]本体、口金：黒染め(四三酸化鉄被膜)
[ストッパー部]本体：黒染め(四三酸化鉄被膜)
口金：ニッケルクロムメッキ

特長

■プルダウン効果により水平方向だけでなく下方向にも押さえるため、浮き上がり防止効果があります。
■本体、可動体は焼入が施されており、負荷にも強く長期使用が可能です。
■タップ穴とT溝の2種類での取付が可能です。
■T溝タイプは専用Tスロットナットでクランプのすべりを防ぎます。
■クランプ本体にワークを載せれば貫通加工に最適です。但し、ワークが長い場合は間にドリル加工用のサポートが必要です。

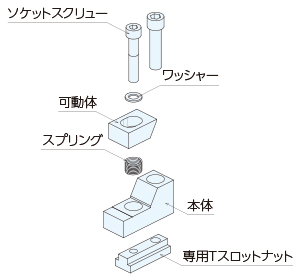

構成図

■Ｔ溝タイプ

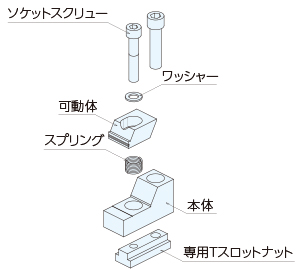

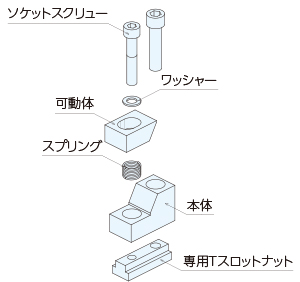

●クサビクランプ クランプ部

フラットタイプ

ステップタイプ

突き出しタイプ

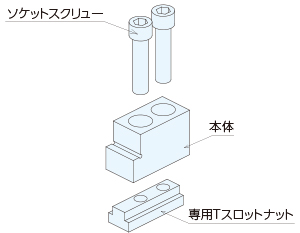

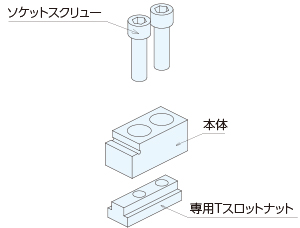

●クサビクランプ ストッパー部

フラットタイプ

ステップタイプ

ユニバーサルタイプ





■タップ穴タイプ



●クサビクランプ クランプ部

フラットタイプ

ステップタイプ

突き出しタイプ





●クサビクランプ ストッパー部

フラットタイプ

ステップタイプ

ユニバーサルタイプ

使用例

マシニング加工のワーククランプでご使用いただけます。

可動体のソケットスクリューを締め付けることで、可動体が本体のテーパーに沿って移動し、水平方向に張り出してクランプします。

Ｔ溝セット

タップ穴セット

使用方法

クランプ

可動体のソケットスクリューを締め付けることで、クランプします。

アンクランプ

可動体のソケットスクリューを緩めることでアンクランプします。





■注意事項

・最大操作トルクを超える操作は、クランプの耐久性に影響を及ぼします。規定のトルク内でご使用ください。

・クランプストロークの範囲内でご使用ください。

取付方法

●T溝タイプ

テーブルやジグプレートのT溝に専用Tスロットナットを挿入してください。

クサビクランプ(クランプ部またはストッパー部)を付属のソケットスクリューで取り付けてください。





●タップ穴タイプ

ジグベースに寸法表を参考に取付用タップ穴を加工してください。





ジグベースにクサビクランプ(クランプ部またはストッパー部)を付属のソケットスクリューで取り付けてください。本体側と可動側でタップサイズが異なりますのでご注意ください。

修理対応

当製品の修理は行っておりません。

クランプ力低下や異常がみられる場合は、交換をしてください。

メンテナンス方法

使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。
