RoHS対応

ロケーティングピン(先端ボールタイプ)

E-9762

  • ロケーティングピン(先端ボールタイプ) PIC1
  • ロケーティングピン(先端ボールタイプ) PIC2

  • ロケーティングピン(先端ボールタイプ) PIC1

  • ロケーティングピン(先端ボールタイプ) PIC2

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
タイプ オ-ダ-
No.		 No. 上部径 下部径 質量
g		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
ボール 981026 PBD0808 8 8 10 5,600 在庫 在庫△ 追加 DL DL
ボール 981027 PBD1008 10 8 10 5,750 在庫 在庫〇 追加 DL DL
ボール 986342 PBD1010 10 10 11 5,900 在庫 在庫〇 追加 DL DL
ボール 981028 PBD1208 12 8 10 5,900 在庫 在庫〇 追加 DL DL
ボール 986343 PBD1212 12 12 14 6,150 在庫 在庫〇 追加 DL DL
ダイヤピン 981029 PBD0808D 8 8 10 6,000 在庫 在庫〇 追加 DL DL
ダイヤピン 981030 PBD1008D 10 8 10 6,150 在庫 在庫〇 追加 DL DL
ダイヤピン 986344 PBD1010D 10 10 11 6,150 在庫 在庫〇 追加 DL DL
ダイヤピン 981031 PBD1208D 12 8 10 6,300 在庫 在庫〇 追加 DL DL
ダイヤピン 986345 PBD1212D 12 12 14 6,450 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オ-ダ-
No.		 No. φAh6 φB-0.005/-14 C±0.2 D-0.1/ -0.3 E F
981026 PBD0808 8 8 18.7 11 1 -
981027 PBD1008 10 8 20.6 11 1 -
986342 PBD1010 10 10 20.6 11 1 -
981028 PBD1208 12 8 22.3 11 1 -
986343 PBD1212 12 12 22.3 11 1 -
981029 PBD0808D 8 8 18.7 11 1 3.7
981030 PBD1008D 10 8 20.6 11 1 4.7
986344 PBD1010D 10 10 20.6 11 1 4.7
981031 PBD1208D 12 8 22.3 11 1 5
986345 PBD1212D 12 12 22.3 11 1 5

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
ロケーティングピン(先端ボールタイプ) SK4 焼入(HRC53～57) 基準面：DLCコーティング

特長

■面取りのみのピンに比べ挿入時のかじりが起きにくく、ロボット用ジグ・ワーク位置決めピンに最適です。
■基準面のあたりが1mm幅あり、安定した位置決めができます。
■基準面はDLC(ダイヤモンド･ライク･カーボン)コーティングが施してあり、耐摩耗性に非常に優れています。

構成図

PBD

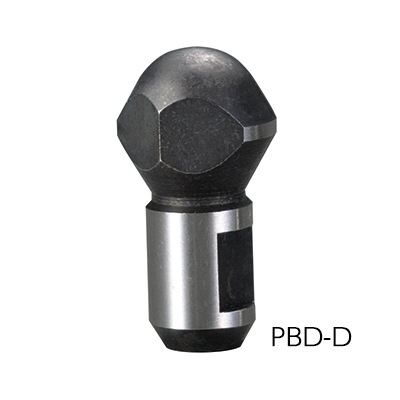

PBD-D

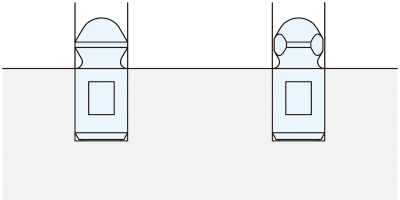

使用例

・水平(円柱)面でワークを受けます。

・位置決めとしてご使用頂けます。



使用方法

使用面は仕上げ加工が施してあるため、ジグを構築して頂き、ワークをセットしてご使用ください。



■注意事項

ワークや、機械との干渉に注意した上で取り付けてください。

取付方法

ジグプレートに取付加工寸法表を参考に、取付穴を加工してください。



ロケーティングピン(先端ボールタイプ)を取り付け、切り欠き部を止めネジで押さえてください。取付に必要な止めネジは別途ご用意ください。

修理対応

当該製品の修理対応は行っておりません。

異常がみられる場合は新しいものと交換をしてください。

メンテナンス方法

使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。

その他

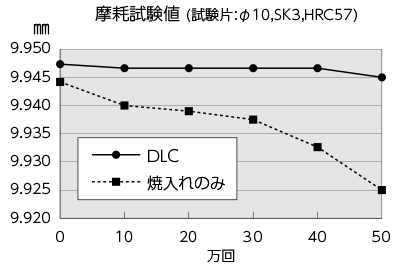

■DLC耐磨耗　焼入れのみに比べて耐磨耗10倍UP
