RoHS対応

ロケートピン

E-9784

  • 9784.jpg

  • 9784.jpg

仕様/価格

オーダーNo. No. 上部径 下部径 適合取付ボルト 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
950650 LCP04-1208 12 8 SKS04015 7 3,900 在庫 在庫〇 追加 DL DL
950651 LCP06-1812 18 12 SKS06020 26 4,500 在庫 在庫〇 追加 DL DL
950652 LCP08-2415 24 15 SKS08030 52 5,200 在庫 在庫〇 追加 DL DL
950653 LCP08-2425 24 15 SKS08040 80 5,600 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F
950650 LCP04-1208 12 8 14 8 4.5 4.5
950651 LCP06-1812 18 12 20 12 7 7
950652 LCP08-2415 24 15 27 15 9 9
950653 LCP08-2425 24 15 37 25 9 9

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
ロケートピン SK5 焼入(HRC54～60) 黒染め(四三酸化鉄被膜)

特長

■面を仕上げてあるため、そのままお使いいただけます。
■位置決めに最適です。
■ソケットスクリューによる固定式位置決めピンで、繰り返し使用できます。(ソケットスクリューは別売りです。)

構成図

使用例

使用方法

使用面は仕上げ加工が施してあるため、ジグを構築して頂き、ワークをセットしてご使用ください。



■注意事項

ワークや、機械との干渉に注意した上で取り付けてください。

取付方法

  •

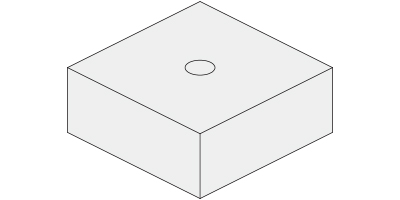

    ジグプレートに取付加工寸法を参考に、取付穴を加工してください。

  •

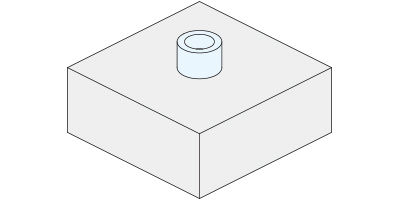

    ロケートピンを取り付けてください。



  •

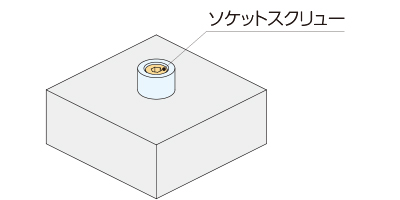

    取り付けに必要なソケットスクリューは別売りです。

修理対応

当該製品の修理対応は行っておりません。

異常がみられる場合は新しいものと交換をしてください。

メンテナンス方法

使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。
