RoHS対応

フランジ付ロケートピン

E-9763

  • フランジ付ロケートピン PIC1
  • フランジ付ロケートピン PIC2

  • フランジ付ロケートピン PIC1

  • フランジ付ロケートピン PIC2

仕様/価格(特殊サイズ不可)

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
タイプ オ-ダ-No. No. 上部径 下部径 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
丸ピン 955507 PFR0808-32 8 8 61 7,700 在庫 在庫〇 追加 DL DL
丸ピン 955512 PFR1008-32 10 8 63 8,000 在庫 在庫〇 追加 DL DL
丸ピン 955517 PFR1208-32 12 8 65 8,050 在庫 在庫〇 追加 DL DL
ダイヤピン 955538 PFD0808-32 8 8 59 8,700 在庫 在庫〇 追加 DL DL
ダイヤピン 955543 PFD1008-32 10 8 61 8,800 在庫 在庫〇 追加 DL DL
ダイヤピン 955548 PFD1208-32 12 8 62 8,900 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オ-ダ-No. No. Ａh6 Ｂh5 Ｃ Ｄ Ｅ Ｆ Ｇ Ｈ Ｉ Ｊ Ｋ Ｌ Ｍ Ｎ
955507 PFR0808-32 8 8 42.5 14.5 32.5 10 39 15 30° 2 30° 3.2 25 4
955512 PFR1008-32 10 8 42.5 14.5 32.5 10 39 15 30° 2 30° 4 25 4
955517 PFR1208-32 12 8 42.5 14.5 32.5 10 39 15 30° 2 30° 4.5 25 4
955538 PFD0808-32 8 8 42.5 14.5 32.5 10 39 15 30° 2 30° 3.2 25 4
955543 PFD1008-32 10 8 42.5 14.5 32.5 10 39 15 30° 2 30° 4 25 4
955548 PFD1208-32 12 8 42.5 14.5 32.5 10 39 15 30° 2 30° 4.5 25 4

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
フランジ付ロケートピン SCM440 焼入(HRC45～55) 黒染め(四三酸化鉄被膜)

特長

■面を仕上げてあるため、そのままお使いいただけます。
■位置決めに最適です。
■フランジ付であり、上面よりネジで固定できます。
■取付巾が小さいので、狭い場所への組み込みができます。

構成図

PFR

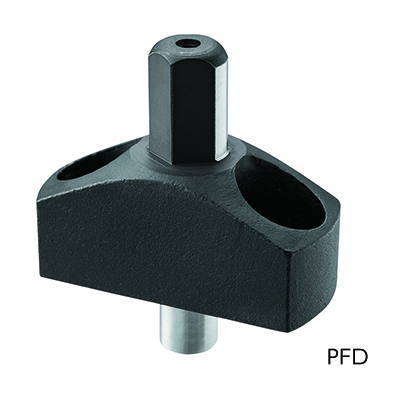

PFD

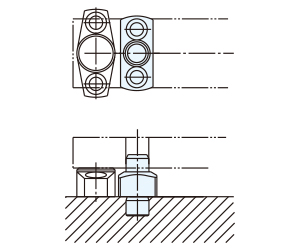

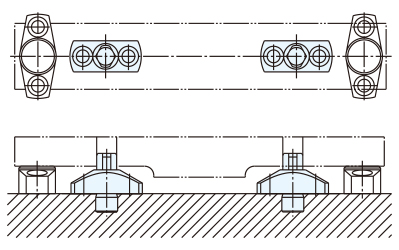

使用例

・水平（円柱）面で、ワークを受けます。

・位置決めとしてご使用頂けます。

使用方法

使用面は仕上げ加工が施してあるため、ジグを構築して頂き、ワークをセットしてご使用ください。



■注意事項

ワークや、機械との干渉に注意した上で取り付けてください。

取付方法

  •

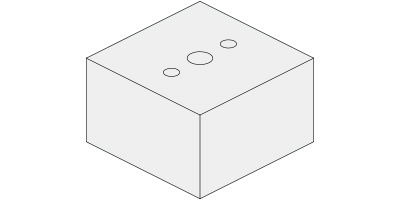

    ジグプレートにフランジ付ロケートピンの寸法表を参考に、取付穴を加工してください。

  •

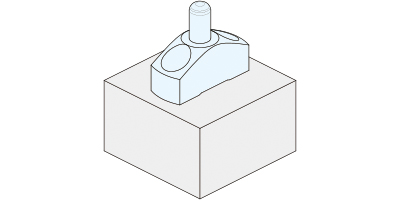

    フランジ付ロケートピンを取り付けてください。



  •

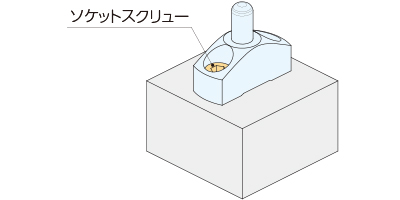

    取り付けに必要なソケットスクリューは別売りです。



修理対応

当該製品の修理対応は行っておりません。

異常がみられる場合は新しいものと交換をしてください。

メンテナンス方法

使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。
