• ERON

RoHS対応

ロケーティングピンB型

E-9601

仕様/価格 (セルフカット品)

オーダーNo. No. 上部径 下部径 全長 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
914800 LP201B 8 6 16 6 3,440 在庫 在庫〇 追加 DL DL
914801 LP202B 10 6 16 7 3,440 在庫 在庫〇 追加 DL DL
914802 LP203B 12 8 18 11 3,480 在庫 在庫〇 追加 DL DL
914803 LP204B 14 8 18 11 3,770 在庫 在庫〇 追加 DL DL
914804 LP205B 15 10 20 18 3,880 在庫 在庫〇 追加 DL DL
914805 LP206B 16 10 20 21 4,200 在庫 在庫〇 追加 DL DL
914806 LP207B 18 10 20 21 4,230 在庫 在庫〇 追加 DL DL
914807 LP208B 20 12 24 28 4,320 在庫 在庫〇 追加 DL DL
914808 LP209B 22 12 24 34 4,670 在庫 在庫〇 追加 DL DL
914809 LP210B 24 12 24 34 3,920 在庫 在庫〇 追加 DL
914810 LP211B 25 12 24 40 5,150 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A +0.30/+0.23 B +0.30/+0.23 C D
914800 LP201B 8 6 16 2
914801 LP202B 10 6 16 3
914802 LP203B 12 8 18 3
914803 LP204B 14 8 18 4
914804 LP205B 15 10 20 4
914805 LP206B 16 10 20 4
914806 LP207B 18 10 20 5
914807 LP208B 20 12 24 5
914808 LP209B 22 12 24 6
914809 LP210B 24 12 24 6
914810 LP211B 25 12 24 6

仕様/価格 (仕上品)

オーダー
上部径 下部径 全長 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
914811 LP251 8 6 16 6 7,500 在庫 在庫〇 追加 DL DL
914812 LP252 10 6 16 7 7,500 在庫 在庫〇 追加 DL DL
914813 LP253 12 8 18 11 7,500 在庫 在庫〇 追加 DL DL
914814 LP254 14 8 18 11 8,250 在庫 在庫〇 追加 DL DL
914815 LP255 15 10 20 18 8,250 在庫 在庫△ 追加 DL DL
914816 LP256 16 10 20 21 8,650 在庫 在庫△ 追加 DL DL
914817 LP257 18 10 20 21 8,800 在庫 在庫〇 追加 DL DL
914818 LP258 20 12 24 28 9,050 在庫 在庫△ 追加 DL DL
914819 LP259 22 12 24 34 9,250 在庫 在庫〇 追加 DL DL
914820 LP260 24 12 24 34 5,950 廃番 お問合わせ 追加 DL
914821 LP261 25 12 24 40 10,200 在庫 在庫〇 追加 DL DL

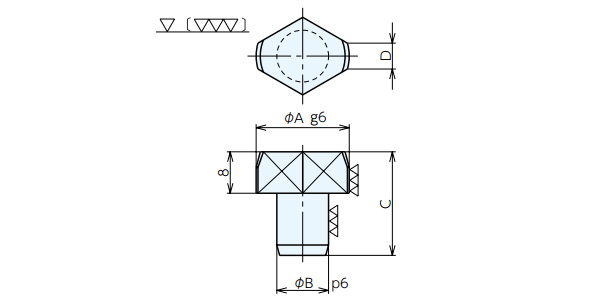

寸法図・サイズ表

選択 オーダー
A g6 Aの許容差 B p6 Bの許容差 C D
914811 LP251 8 -0.005/-0.014 6 +0.020/+0.012 16 2
914812 LP252 10 -0.05/-0.014 6 +0.020/+0.012 16 3
914813 LP253 12 -0.006/-0.017 8 +0.024/+0.015 18 3
914814 LP254 14 -0.006/-0.017 8 +0.024/+0.015 18 4
914815 LP255 15 -0.006/-0.017 10 +0.024/+0.015 20 4
914816 LP256 16 -0.006/-0.017 10 +0.024/+0.015 20 4
914817 LP257 18 -0.006/-0.017 10 +0.024/+0.015 20 5
914818 LP258 20 -0.007/-0.020 12 +0.029/+0.018 24 5
914819 LP259 22 -0.007/-0.020 12 +0.029/+0.018 24 6
914820 LP260 24 -0.027 12 0.047 24 6
914821 LP261 25 -0.007/-0.020 12 +0.029/+0.018 24 6

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
ロケーティングピンB型 BS.970 Gr.080M15 焼入HRC60 黒染め

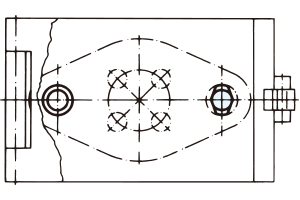

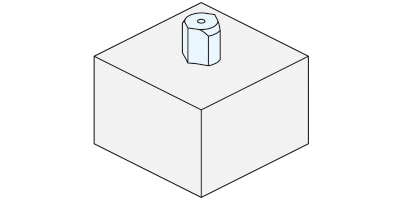

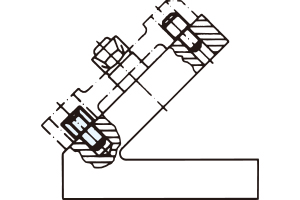

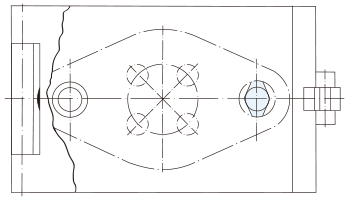

特長

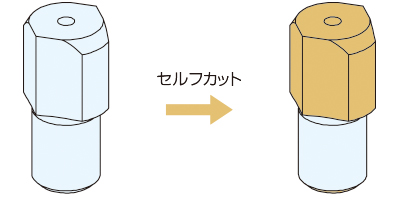

■外径A及びBはユーザー様にて公差に合せて加工してください。(セルフカット品)
■外径A及びB研削仕上(仕上品)
