RoHS対応

フランジ付ロケートピン

E-9763

  • フランジ付ロケートピン PIC1
  • フランジ付ロケートピン PIC2

  • フランジ付ロケートピン PIC1

  • フランジ付ロケートピン PIC2

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
タイプ オ-ダ-No. No. 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
丸ピン 957188 PFR0612-22M 47 6,900 在庫 在庫〇 追加 DL DL
丸ピン 957189 PFR0612-27M 64 7,000 在庫 在庫〇 追加 DL DL
丸ピン 957190 PFR0812-24M 48 7,050 在庫 在庫〇 追加 DL DL
丸ピン 957191 PFR0812-29M 64 7,100 在庫 在庫〇 追加 DL DL
丸ピン 957192 PFR1012-26M 51 7,300 在庫 在庫〇 追加 DL DL
丸ピン 957193 PFR1012-31M 67 7,450 在庫 在庫〇 追加 DL DL
丸ピン 957194 PFR1212-27M 55 7,450 在庫 在庫〇 追加 DL DL
丸ピン 957195 PFR1212-32M 70 7,600 在庫 在庫〇 追加 DL DL
ダイヤピン 957196 PFD0612-22M 47 8,200 在庫 在庫〇 追加 DL DL
ダイヤピン 957197 PFD0612-27M 64 8,250 在庫 在庫〇 追加 DL DL
ダイヤピン 957198 PFD0812-24M 47 8,200 在庫 在庫〇 追加 DL DL
ダイヤピン 957199 PFD0812-29M 63 8,250 在庫 在庫〇 追加 DL DL
ダイヤピン 957200 PFD1012-26M 50 8,700 在庫 在庫〇 追加 DL DL
ダイヤピン 957201 PFD1012-31M 66 8,800 在庫 在庫〇 追加 DL DL
ダイヤピン 957202 PFD1212-27M 53 9,000 在庫 在庫〇 追加 DL DL
ダイヤピン 957203 PFD1212-32M 70 9,050 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オ-ダ-No. No. Ａh6 Ｂh5 Ｃ Ｄ Ｅ Ｆ Ｇ Ｈ Ｉ Ｊ Ｋ Ｌ Ｍ Ｎ
957188 PFR0612-22M 6 12 32 9 22 10 39 17 30° 2.5 30° 2.5 25 4
957189 PFR0612-27M 6 12 37 9 27 10 39 17 30° 2.5 30° 2.5 25 4
957190 PFR0812-24M 8 12 34 11 24 10 39 17 30° 4.5 30° 3.2 25 4
957191 PFR0812-29M 8 12 39 11 29 10 39 17 30° 4.5 30° 3.2 25 4
957192 PFR1012-26M 10 12 36 13 26 10 39 17 30° 6 30° 4 25 4
957193 PFR1012-31M 10 12 41 13 31 10 39 17 30° 6 30° 4 25 4
957194 PFR1212-27M 12 12 37 14 27 10 39 17 30° 7 30° 4.5 25 4
957195 PFR1212-32M 12 12 42 14 32 10 39 17 30° 7 30° 4.5 25 4
957196 PFD0612-22M 6 12 32 9 22 10 39 17 30° 2.5 30° 2.5 25 4
957197 PFD0612-27M 6 12 37 9 27 10 39 17 30° 2.5 30° 2.5 25 4
957198 PFD0812-24M 8 12 34 11 24 10 39 17 30° 4.5 30° 3.2 25 4
957199 PFD0812-29M 8 12 39 11 29 10 39 17 30° 4.5 30° 3.2 25 4
957200 PFD1012-26M 10 12 36 13 26 10 39 17 30° 6 30° 4 25 4
957201 PFD1012-31M 10 12 41 13 31 10 39 17 30° 6 30° 4 25 4
957202 PFD1212-27M 12 12 37 14 27 10 39 17 30° 7 30° 4.5 25 4
957203 PFD1212-32M 12 12 42 14 32 10 39 17 30° 7 30° 4.5 25 4

仕様/価格 特殊品

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
共通サイズ PFR(丸ピン) PFD(ダイヤピン)
A寸法 A寸法の許容差 標準品No. 価格 廃番 標準品No. 価格 廃番
φ5.0 - φ5.9の範囲の0.1単位 h6,m6,p6のいずれか PFR0612-22M 7,150 廃番 PFD0612-22M 8,200 廃番
PFR0612-27M 7,260 廃番 PFD0612-27M 8,250 廃番
φ6.0 - φ7.9の範囲の0.1単位 h6,m6,p6のいずれか PFR0812-24M 7,320 廃番 PFD0812-24M 8,200 廃番
PFR0812-29M 7,370 廃番 PFD0812-29M 8,250 廃番
φ8.0 - φ9.9の範囲の0.1単位 h6,m6,p6のいずれか PFR1012-26M 7,480 廃番 PFD1012-26M 8,580 廃番
PFR1012-31M 7,590 廃番 PFD1012-31M 8,690 廃番
φ10.0 - φ12.5の範囲の0.1単位 h6,m6,p6のいずれか PFR1212-27M 7,590 廃番 PFD1212-27M 8,800 廃番
PFR1212-32M 7,700 廃番 PFD1212-32M 8,860 廃番

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
フランジ付ロケートピン SCM440 焼入(HRC45～55) 黒染め(四三酸化鉄被膜)

特長

■面を仕上げてあるため、そのままお使いいただけます。
■位置決めに最適です。
■フランジ付であり、上面よりネジで固定できます。
■先端がR形状になっているため、挿入性が良く、ワークセットの際キズが付きにくくなっています。

構成図

PFR

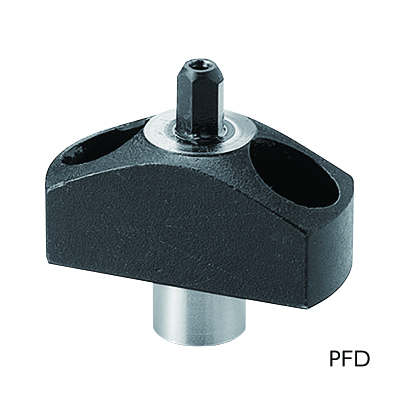

PFD

使用例

・水平（円柱）面で、ワークを受けます。

・位置決めとしてご使用頂けます。

使用方法

使用面は仕上げ加工が施してあるため、ジグを構築して頂き、ワークをセットしてご使用ください。



■注意事項

ワークや、機械との干渉に注意した上で取り付けてください。

取付方法

  •

    ジグプレートにフランジ付ロケートピンの寸法表を参考に、取付穴を加工してください。

  •

    フランジ付ロケートピンを取り付けてください。



  •

    取り付けに必要なソケットスクリューは別売りです。



修理対応

当該製品の修理対応は行っておりません。

異常がみられる場合は新しいものと交換をしてください。

メンテナンス方法

使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。
