RoHS対応

ロケーティングピンA型

E-9601

  • ロケーティングピンA型 PIC1
  • ロケーティングピンA型 PIC2

  • ロケーティングピンA型 PIC1

  • ロケーティングピンA型 PIC2

仕様/価格　（セルフカット品）

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 上部径 下部径 全長 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
914789 LP201A 8 6 16 6 2,180 在庫 在庫〇 追加 DL DL
914790 LP202A 10 6 16 7 2,180 在庫 在庫〇 追加 DL DL
914791 LP203A 12 8 18 14 2,180 在庫 在庫〇 追加 DL DL
914792 LP204A 14 8 18 14 2,400 在庫 在庫〇 追加 DL DL
914793 LP205A 15 10 20 21 2,400 在庫 在庫〇 追加 DL DL
914794 LP206A 16 10 20 21 2,700 在庫 在庫〇 追加 DL DL
914795 LP207A 18 10 20 25 2,880 在庫 在庫△ 追加 DL DL
914796 LP208A 20 12 24 35 3,220 在庫 在庫△ 追加 DL DL
914797 LP209A 22 12 24 39 3,350 在庫 在庫〇 追加 DL DL
914798 LP210A 24 12 24 45 3,660 在庫 在庫〇 追加 DL
914799 LP211A 25 12 24 43 4,180 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A +0.30/+0.23 B +0.30/+0.23 C
914789 LP201A 8 6 16
914790 LP202A 10 6 16
914791 LP203A 12 8 18
914792 LP204A 14 8 18
914793 LP205A 15 10 20
914794 LP206A 16 10 20
914795 LP207A 18 10 20
914796 LP208A 20 12 24
914797 LP209A 22 12 24
914798 LP210A 24 12 24
914799 LP211A 25 12 24

仕様/価格　（仕上品）

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
№		 № 上部径 下部径 全長 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
939110 LP251A 8 6 16 6 5,950 在庫 在庫〇 追加 DL DL
939111 LP252A 10 6 16 7 5,950 在庫 在庫〇 追加 DL DL
939112 LP253A 12 8 18 14 5,950 在庫 在庫〇 追加 DL DL
939113 LP254A 14 8 18 14 6,800 在庫 在庫〇 追加 DL DL
939114 LP255A 15 10 20 21 6,800 在庫 在庫〇 追加 DL DL
939115 LP256A 16 10 20 21 7,000 在庫 在庫〇 追加 DL DL
939116 LP257A 18 10 20 25 7,100 在庫 在庫△ 追加 DL DL
939117 LP258A 20 12 24 35 7,450 在庫 お問合わせ 追加 DL DL
939118 LP259A 22 12 24 39 7,450 在庫 在庫△ 追加 DL DL
939119 LP260A 24 12 24 43 4,670 廃番 お問合わせ 追加 DL
939120 LP261A 25 12 24 43 8,650 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
№		 № A g6 Aの許容差 B p6 Bの許容範差 C
939110 LP251A 8 -0.005/-0.014 6 +0.020/+0.012 16
939111 LP252A 10 -0.005/-0.014 6 +0.020/+0.012 16
939112 LP253A 12 -0.005/-0.017 8 +0.024/+0.015 18
939113 LP254A 14 -0.006/-0.017 8 +0.024/+0.015 18
939114 LP255A 15 -0.006/-0.017 10 +0.024/+0.015 20
939115 LP256A 16 -0.006/-0.017 10 +0.024/+0.015 20
939116 LP257A 18 -0.006/-0.017 10 +0.024/+0.015 20
939117 LP258A 20 -0.007/-0.020 12 +0.029/+0.018 24
939118 LP259A 22 -0.007/-0.020 12 +0.029/+0.018 24
939119 LP260A 24 -0.027 12 0.047 24
939120 LP261A 25 -0.007/-0.020 12 +0.029/+0.018 24

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
ロケーティングピンA型 SUM22相当 LP201A～LP211A：焼入(HRC45～50)
LP251A～LP261A：焼入(HRC50～60)		 黒染め(四三酸化鉄被膜)

特長

■丸形状となっているので、主基準に最適です。
■以下２種類よりお選びいただけます。
・外径A及びBをお客様で、許容差に合わせて加工して頂くセルフカット品(型式：LP201A～LP211A)。
・外径A及びBが研削仕上げ済みの仕上品(型式：LP251A～LP261A)。

構成図

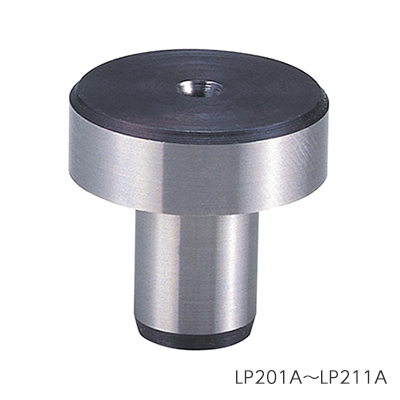

LP201A～LP211A

LP251A～LP261A

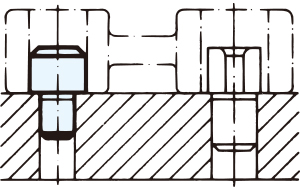

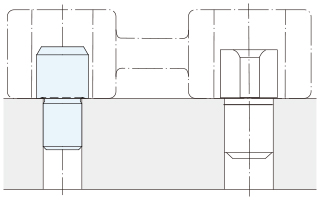

使用例

・水平(円柱)面でワークを受けます。
・位置決めとしてご使用頂けます。



使用方法

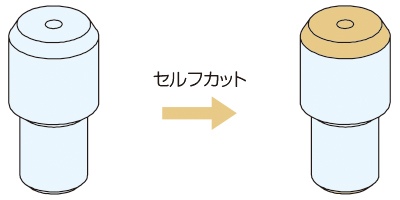

●セルフカット品(型式：LP201A～LP211A)
セルフカットを行って頂くことでお使い頂けます。



●仕上品(型式：LP251A～LP261A)
仕上げ加工が施してあるため、そのままお使い頂けます。





■注意事項

ワークや、機械との干渉に注意した上で取り付けてください。

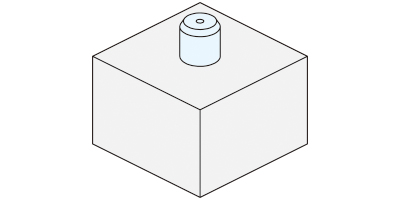

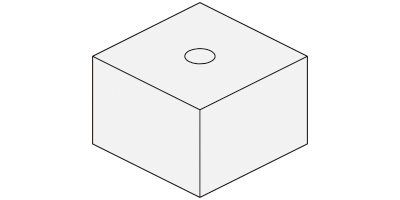

取付方法

●セルフカット品(型式：LP201A～LP211A)



  • お客様にて外径A及びBを許容差に合わせて加工してください。



  • その許容差に合わせてジグプレートの取付穴を加工してください。



  • ロケーティングピンA型を取り付けてください。





●仕上品(型式：LP251A～LP261A)



  • ジグプレート及びワークに寸法表を参考に、取付穴を加工してください。



  • ロケーティングピンA型を取り付けてください。



  •



修理対応

当該製品の修理対応は行っておりません。

異常がみられる場合は新しいものと交換をしてください。

メンテナンス方法

使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。
