• ERON

RoHS対応

フランジ付ロケートピン

E-9763

  • フランジ付ロケートピン PIC1
  • フランジ付ロケートピン PIC2

  • フランジ付ロケートピン PIC1

  • フランジ付ロケートピン PIC2

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
タイプ オ-ダ-No. No. 上部径 下部径 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
丸ピン 955524 PFR1410-38L 14 10 110 10,400 在庫 在庫〇 追加 DL DL
丸ピン 955525 PFR1410-38 14 10 112 10,700 在庫 在庫〇 追加 DL DL
丸ピン 955528 PFR1510-38L 15 10 118 10,700 在庫 在庫〇 追加 DL DL
丸ピン 955529 PFR1510-38 15 10 119 10,900 在庫 在庫△ 追加 DL DL
丸ピン 955532 PFR1610-38L 16 10 124 11,200 在庫 在庫〇 追加 DL DL
丸ピン 955533 PFR1610-38 16 10 125 14,300 在庫 在庫〇 追加 DL DL
丸ピン 955534 PFR1810-38L 18 10 128 12,800 在庫 在庫〇 追加 DL DL
丸ピン 955535 PFR1810-38 18 10 129 13,000 在庫 在庫〇 追加 DL DL
ダイヤピン 955555 PFD1410-38L 14 10 109 11,400 在庫 在庫〇 追加 DL DL
ダイヤピン 955556 PFD1410-38 14 10 111 12,300 在庫 在庫〇 追加 DL DL
ダイヤピン 955559 PFD1510-38L 15 10 116 12,900 在庫 在庫〇 追加 DL DL
ダイヤピン 955560 PFD1510-38 15 10 117 13,600 在庫 在庫〇 追加 DL DL
ダイヤピン 955563 PFD1610-38L 16 10 121 16,200 在庫 在庫〇 追加 DL DL
ダイヤピン 955564 PFD1610-38 16 10 124 16,300 在庫 在庫〇 追加 DL DL
ダイヤピン 955565 PFD1810-38L 18 10 127 17,300 在庫 在庫〇 追加 DL DL
ダイヤピン 955566 PFD1810-38 18 10 128 18,700 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オ-ダ-No. No. Ａh6 Ｂh5 Ｃ Ｄ Ｅ Ｆ Ｇ Ｈ Ｉ Ｊ Ｋ Ｌ Ｍ Ｎ O
955524 PFR1410-38L 14 10 43 15 38 5 44 22 30° 5 20° 3.7 31 5 23
955525 PFR1410-38 14 10 48 15 38 10 44 22 30° 5 20° 3.7 31 5 23
955528 PFR1510-38L 15 10 43 15 38 5 44 22 30° 5 20° 3.7 31 5 23
955529 PFR1510-38 15 10 48 15 38 10 44 22 30° 5 20° 3.7 31 5 23
955532 PFR1610-38L 16 10 43 15 38 5 44 22 30° 5 20° 3.7 31 5 23
955533 PFR1610-38 16 10 48 15 38 10 44 22 30° 5 20° 3.7 31 5 23
955534 PFR1810-38L 18 10 43 15 38 5 44 22 30° 5 20° 3.7 31 5 23
955535 PFR1810-38 18 10 48 15 38 10 44 22 30° 5 20° 3.7 31 5 23
955555 PFD1410-38L 14 10 43 15 38 5 44 22 30° 5 20° 3.7 31 5 23
955556 PFD1410-38 14 10 48 15 38 10 44 22 30° 5 20° 3.7 31 5 23
955559 PFD1510-38L 15 10 43 15 38 5 44 22 30° 5 20° 3.7 31 5 23
955560 PFD1510-38 15 10 48 15 38 10 44 22 30° 5 20° 3.7 31 5 23
955563 PFD1610-38L 16 10 43 15 38 5 44 22 30° 5 20° 3.7 31 5 23
955564 PFD1610-38 16 10 48 15 38 10 44 22 30° 5 20° 3.7 31 5 23
955565 PFD1810-38L 18 10 43 15 38 5 44 22 30° 5 20° 3.7 31 5 23
955566 PFD1810-38 18 10 48 15 38 10 44 22 30° 5 20° 3.7 31 5 23

仕様/価格 特殊品

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
共通サイズ PFR(丸ピン) PFD(ダイヤピン)
A寸法 A寸法の許容差 標準品No. 価格 廃番 標準品No. 価格 廃番
φ13.0 - φ13.9の範囲の0.1単位 h6,m6,p6のいずれか PFR1410-38L 10,300 廃番 PFD1410-38L 11,100 廃番
PFR1410-38 10,500 廃番 PFD1410-38 11,900 廃番
φ14.0 - φ14.9の範囲の0.1単位 h6,m6,p6のいずれか PFR15,10-38L 10,600 廃番 PFD1510-38L 12,300 廃番
PFR1510-38 10,700 廃番 PFD1510-38 12,800 廃番
φ15.0 - φ15.9の範囲の0.1単位 h6,m6,p6のいずれか PFR1610-38L 11,000 廃番 PFD1610-38L 14,900 廃番
PFR1610-38 13,500 廃番 PFD1610-38 15,000 廃番
φ16.0 - φ18.5の範囲の0.1単位 h6,m6,p6のいずれか PFR1810-38L 12,200 廃番 PFD1810-38L 15,700 廃番
PFR1810-38 12,400 廃番 PFD1810-38 16,900 廃番

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
フランジ付ロケートピン SCM440 焼入れ(HRC45～55) 黒染め(四三酸化鉄被膜)

特長

■面を仕上げてあるため、そのままお使いいただけます。
■位置決めに最適です。
■フランジ付であり、上面よりネジで固定できます。
■背が高いロケートピンの為、ワークの位置が高い場合に有効です。

構成図

PFR

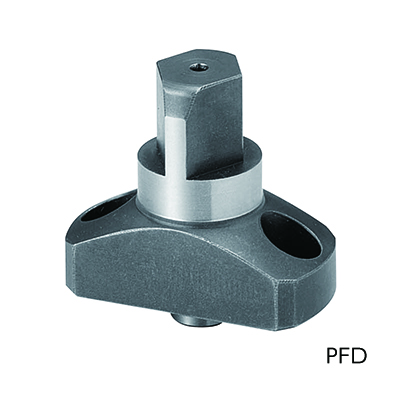

PFD

使用例

・水平（円柱）面で、ワークを受けます。

・位置決めとしてご使用頂けます。

使用方法

使用面は仕上げ加工が施してあるため、ジグを構築して頂き、ワークをセットしてご使用ください。



■注意事項

ワークや、機械との干渉に注意した上で取り付けてください。

取付方法

  •

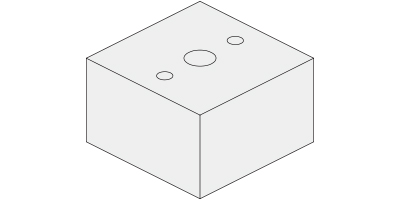

    ジグプレートにフランジ付ロケートピンの寸法表を参考に、取付穴を加工してください。

  •

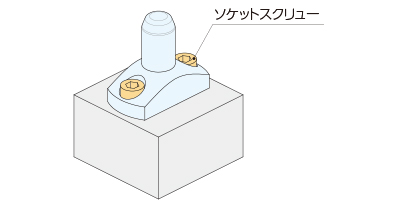

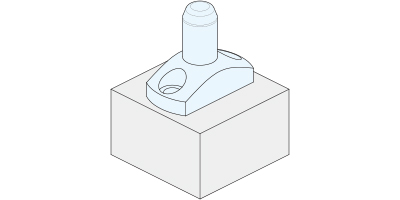

    フランジ付ロケートピンを取り付けてください。



  •

    取り付けに必要なソケットスクリューは別売りです。



修理対応

当該製品の修理対応は行っておりません。

異常がみられる場合は新しいものと交換をしてください。

メンテナンス方法

使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。
