グリップ付ロケーティングピン

E-9951

  • グリップ付ロケーティングピン PIC1

  • グリップ付ロケーティングピン PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
タイプ オ-ダ-No. No. ピン径 首下長 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
A型 938712 LPG03020A 3 20 20 4,960 在庫 在庫〇 追加 DL DL
A型 938713 LPG03040A 3 40 20 4,080 在庫 在庫〇 追加 DL DL
A型 938714 LPG04020A 4 20 20 5,250 在庫 在庫〇 追加 DL DL
A型 938715 LPG04040A 4 40 25 4,480 在庫 在庫〇 追加 DL DL
A型 938716 LPG05035A 5 35 25 5,250 在庫 在庫△ 追加 DL DL
A型 938717 LPG05050A 5 50 30 5,050 在庫 在庫〇 追加 DL DL
A型 938718 LPG06035A 6 35 50 5,750 在庫 在庫△ 追加 DL DL
A型 938719 LPG06075A 6 75 55 6,200 在庫 在庫△ 追加 DL DL
A型 938720 LPG08035A 8 35 50 6,000 在庫 在庫〇 追加 DL DL
A型 938721 LPG08075A 8 75 70 7,100 在庫 お問合わせ 追加 DL DL
A型 938722 LPG10050A 10 50 90 6,600 在庫 在庫△ 追加 DL DL
A型 938723 LPG10100A 10 100 115 8,400 在庫 在庫△ 追加 DL DL
A型 938724 LPG12075A 12 75 165 7,550 在庫 在庫〇 追加 DL DL
A型 938725 LPG12125A 12 125 210 11,000 在庫 在庫△ 追加 DL DL
B型 938726 LPG03020B 3 20 20 8,250 在庫 在庫〇 追加 DL DL
B型 938727 LPG03040B 3 40 20 6,500 在庫 在庫〇 追加 DL DL
B型 938728 LPG04020B 4 20 20 7,650 在庫 在庫〇 追加 DL DL
B型 938729 LPG04040B 4 40 25 7,000 在庫 在庫〇 追加 DL DL
B型 938730 LPG05035B 5 35 25 9,550 在庫 在庫〇 追加 DL DL
B型 938731 LPG05050B 5 50 30 7,350 在庫 在庫〇 追加 DL DL
B型 938732 LPG06035B 6 35 50 8,250 在庫 在庫〇 追加 DL DL
B型 938733 LPG06075B 6 75 55 7,000 在庫 在庫〇 追加 DL DL
B型 938734 LPG08035B 8 35 50 11,400 在庫 在庫〇 追加 DL DL
B型 938735 LPG08075B 8 75 70 8,650 在庫 在庫〇 追加 DL DL
B型 938736 LPG10050B 10 50 90 10,100 在庫 在庫〇 追加 DL DL
B型 938737 LPG10100B 10 100 115 8,700 在庫 在庫〇 追加 DL DL
B型 938738 LPG12075B 12 75 165 15,100 在庫 お問合わせ 追加 DL DL
B型 938739 LPG12125B 12 125 210 13,700 在庫 在庫△ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オ-ダ-No. No. A0 -0.01 B C D E F
938712 LPG03020A 3 20 32 10 45 5
938713 LPG03040A 3 40 32 10 45 5
938714 LPG04020A 4 20 32 10 45 5
938715 LPG04040A 4 40 32 10 45 5
938716 LPG05035A 5 35 32 10 45 5
938717 LPG05050A 5 50 32 10 45 5
938718 LPG06035A 6 35 40 13 65 5
938719 LPG06075A 6 75 40 13 65 5
938720 LPG08035A 8 35 40 13 70 6
938721 LPG08075A 8 75 40 13 70 6
938722 LPG10050A 10 50 40 16 70 6
938723 LPG10100A 10 100 40 16 70 6
938724 LPG12075A 12 75 45 20 70 6
938725 LPG12125A 12 125 45 20 70 6
938726 LPG03020B 3 20 32 10 45 5
938727 LPG03040B 3 40 32 10 45 5
938728 LPG04020B 4 20 32 10 45 5
938729 LPG04040B 4 40 32 10 45 5
938730 LPG05035B 5 35 32 10 45 5
938731 LPG05050B 5 50 32 10 45 5
938732 LPG06035B 6 35 40 13 65 5
938733 LPG06075B 6 75 40 13 65 5
938734 LPG08035B 8 35 40 13 70 6
938735 LPG08075B 8 75 40 13 70 6
938736 LPG10050B 10 50 40 16 70 6
938737 LPG10100B 10 100 40 16 70 6
938738 LPG12075B 12 75 45 20 70 6
938739 LPG12125B 12 125 45 20 70 6

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
グリップ付ロケーティングピン SUM42相当 焼入れ(HRC) 黒染め(四三酸化鉄被膜)

特長

■取り外し可能な位置決めピンです。
■ワークの着脱時にピンを挿抜する必要がある場合に最適です。
■グリップ付で作業性に優れます。

構成図

LPG-A

LPG-B

使用例

・水平(円柱)面でワークを受けます。

・位置決めとしてご使用頂けます。



使用方法

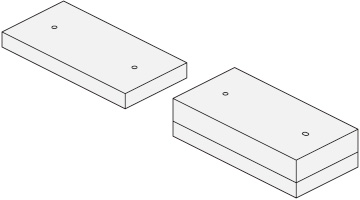

ジグプレート及びワークに取付加工寸法表を参考に、取付穴を加工してください。

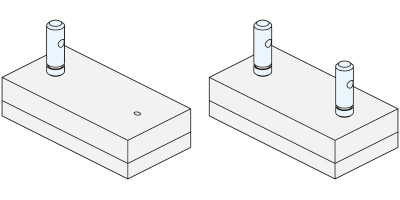

グリップ付ロケーティングピンを取り付けてください。



■注意事項

 ワークや、機械との干渉に注意した上で取り付けてください。

修理対応

当該製品の修理対応は行っておりません。

異常がみられる場合は新しいものと交換をしてください。

メンテナンス方法

使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。
