RoHS対応

フランジ付ロケートピン

E-9763

  • フランジ付ロケートピン PIC1
  • フランジ付ロケートピン PIC2

  • フランジ付ロケートピン PIC1

  • フランジ付ロケートピン PIC2

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
タイプ オ-ダ-No. No. 上部径 下部径 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
丸ピン 955505 PFR0612-22 6 12 47 6,450 在庫 在庫〇 追加 DL DL
丸ピン 955506 PFR0612-27 6 12 64 6,600 在庫 在庫〇 追加 DL DL
丸ピン 955509 PFR0812-22 8 12 48 6,700 在庫 在庫〇 追加 DL DL
丸ピン 955510 PFR0812-27 8 12 65 6,750 在庫 在庫〇 追加 DL DL
丸ピン 955514 PFR1012-22 10 12 52 6,750 在庫 在庫〇 追加 DL DL
丸ピン 955515 PFR1012-27 10 12 68 6,800 在庫 在庫〇 追加 DL DL
丸ピン 955519 PFR1212-22 12 12 56 6,750 在庫 在庫〇 追加 DL DL
丸ピン 955520 PFR1212-27 12 12 72 6,900 在庫 在庫〇 追加 DL DL
丸ピン 955522 PFR1312-22 13 12 58 6,900 在庫 在庫〇 追加 DL DL
丸ピン 955523 PFR1312-27 13 12 75 7,050 在庫 在庫〇 追加 DL DL
ダイヤピン 955536 PFD0612-22 6 12 47 7,550 在庫 在庫〇 追加 DL DL
ダイヤピン 955537 PFD0612-27 6 12 64 7,600 在庫 在庫〇 追加 DL DL
ダイヤピン 955540 PFD0812-22 8 12 48 7,550 在庫 在庫〇 追加 DL DL
ダイヤピン 955541 PFD0812-27 8 12 65 7,600 在庫 在庫〇 追加 DL DL
ダイヤピン 955545 PFD1012-22 10 12 51 7,650 在庫 在庫〇 追加 DL DL
ダイヤピン 955546 PFD1012-27 10 12 67 7,700 在庫 在庫〇 追加 DL DL
ダイヤピン 955550 PFD1212-22 12 12 54 7,750 在庫 在庫〇 追加 DL DL
ダイヤピン 955551 PFD1212-27 12 12 72 7,900 在庫 在庫〇 追加 DL DL
ダイヤピン 955553 PFD1312-22 13 12 56 7,750 在庫 在庫〇 追加 DL DL
ダイヤピン 955554 PFD1312-27 13 12 74 7,900 在庫 在庫〇 追加 DL DL
ダイヤピン 955567 PFDS0612-22 6 12 47 8,900 在庫 在庫〇 追加 DL DL
ダイヤピン 955568 PFDS0612-27 6 12 64 9,000 在庫 在庫〇 追加 DL DL
ダイヤピン 955569 PFDS0812-22 8 12 48 8,900 在庫 在庫〇 追加 DL DL
ダイヤピン 955570 PFDS0812-27 8 12 65 9,000 在庫 在庫〇 追加 DL DL
ダイヤピン 955571 PFDS1012-22 10 12 51 9,050 在庫 在庫〇 追加 DL DL
ダイヤピン 955572 PFDS1012-27 10 12 67 9,100 在庫 在庫〇 追加 DL DL
ダイヤピン 955573 PFDS1212-22 12 12 54 9,200 在庫 在庫〇 追加 DL DL
ダイヤピン 955574 PFDS1212-27 12 12 72 9,250 在庫 在庫〇 追加 DL DL
ダイヤピン 955575 PFDS1312-22 13 12 56 9,200 在庫 在庫〇 追加 DL DL
ダイヤピン 955576 PFDS1312-27 13 12 74 9,250 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オ-ダ-No. No. Ａh6 Ｂh5 Ｃ Ｄ Ｅ Ｆ Ｇ Ｈ Ｉ Ｊ Ｋ Ｌ Ｍ Ｎ
955505 PFR0612-22 6 12 32 9 22 10 39 17 30° 2 30° 2.4 25 4
955506 PFR0612-27 6 12 37 9 27 10 39 17 30° 2 30° 2.4 25 4
955509 PFR0812-22 8 12 32 9 22 10 39 17 30° 2 30° 3.2 25 4
955510 PFR0812-27 8 12 37 9 27 10 39 17 30° 2 30° 3.2 25 4
955514 PFR1012-22 10 12 32 9 22 10 39 17 30° 2 30° 4 25 4
955515 PFR1012-27 10 12 37 9 27 10 39 17 30° 2 30° 4 25 4
955519 PFR1212-22 12 12 32 9 22 10 39 17 30° 2 30° 4.5 25 4
955520 PFR1212-27 12 12 37 9 27 10 39 17 30° 2 30° 4.5 25 4
955522 PFR1312-22 13 12 32 9 22 10 39 17 30° 2 30° 4.5 25 4
955523 PFR1312-27 13 12 37 9 27 10 39 17 30° 2 30° 4.5 25 4
955536 PFD0612-22 6 12 32 9 22 10 39 17 30° 2 30° 2.4 25 4
955537 PFD0612-27 6 12 37 9 27 10 39 17 30° 2 30° 2.4 25 4
955540 PFD0812-22 8 12 32 9 22 10 39 17 30° 2 30° 3.2 25 4
955541 PFD0812-27 8 12 37 9 27 10 39 17 30° 2 30° 3.2 25 4
955545 PFD1012-22 10 12 32 9 22 10 39 17 30° 2 30° 4 25 4
955546 PFD1012-27 10 12 37 9 27 10 39 17 30° 2 30° 4 25 4
955550 PFD1212-22 12 12 32 9 22 10 39 17 30° 2 30° 4.5 25 4
955551 PFD1212-27 12 12 37 9 27 10 39 17 30° 2 30° 4.5 25 4
955553 PFD1312-22 13 12 32 9 22 10 39 17 30° 2 30° 4.5 25 4
955554 PFD1312-27 13 12 37 9 27 10 39 17 30° 2 30° 4.5 25 4
955567 PFDS0612-22 6 12 32 9 22 10 39 17 30° 2 30° 2.4 25 4
955568 PFDS0612-27 6 12 37 9 27 10 39 17 30° 2 30° 2.4 25 4
955569 PFDS0812-22 8 12 32 9 22 10 39 17 30° 2 30° 3.2 25 4
955570 PFDS0812-27 8 12 37 9 27 10 39 17 30° 2 30° 3.2 25 4
955571 PFDS1012-22 10 12 32 9 22 10 39 17 30° 2 30° 4 25 4
955572 PFDS1012-27 10 12 37 9 27 10 39 17 30° 2 30° 4 25 4
955573 PFDS1212-22 12 12 32 9 22 10 39 17 30° 2 30° 4.5 25 4
955574 PFDS1212-27 12 12 37 9 27 10 39 17 30° 2 30° 4.5 25 4
955575 PFDS1312-22 13 12 32 9 22 10 39 17 30° 2 30° 4.5 25 4
955576 PFDS1312-27 13 12 37 9 27 10 39 17 30° 2 30° 4.5 25 4

仕様/価格 特殊品

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
共通サイズ PFR(丸ピン) PFD(ダイヤピン) PFDS(ダイヤピン)
A寸法 A寸法の許容差 標準品No. 価格 廃番 標準品No. 価格 廃番 標準品No. 価格 廃番
φ5.0 - φ5.9の範囲の0.1単位 h6,m6,p6のいずれか PFR0612-22 6,710 廃番 PFD0612-22 7,540 廃番 PFDS0612-22 8,640 廃番
PFR0612-27 6,820 廃番 PFD0612-27 7,590 廃番 PFDS0612-27 8,690 廃番
φ6.0 - φ7.9の範囲の0.1単位 h6,m6,p6のいずれか PFR0812-22 6,880 廃番 PFD0812-22 7,540 廃番 PFDS0812-22 8,640 廃番
PFR0812-27 6,930 廃番 PFD0812-27 7,590 廃番 PFDS0812-27 8,690 廃番
φ8.0 - φ9.9の範囲の0.1単位 h6,m6,p6のいずれか PFR1012-22 6,910 廃番 PFD1012-22 7,650 廃番 PFDS1012-22 8,750 廃番
PFR1012-27 6,990 廃番 PFD1012-27 7,700 廃番 PFDS1012-27 8,800 廃番
φ10.0 - φ11.9の範囲の0.1単位 h6,m6,p6のいずれか PFR1212-22 6,930 廃番 PFD1212-22 7,760 廃番 PFDS1212-22 8,860 廃番
PFR1212-27 7,040 廃番 PFD1212-27 7,810 廃番 PFDS1212-27 8,910 廃番
φ12.0 - φ13.5の範囲の0.1単位 h6,m6,p6のいずれか PFR1312-22 7,040 廃番 PFD1312-22 7,760 廃番 PFDS1312-22 8,860 廃番
PFR1312-27 7,210 廃番 PFD1312-27 7,810 廃番 PFDS1312-27 8,910 廃番

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
フランジ付ロケートピン SCM440 焼入(HRC45～55) 黒染め(四三酸化鉄被膜)

特長

■面を仕上げてあるため、そのままお使いいただけます。
■位置決めに最適です。
■フランジ付であり、上面よりネジで固定できます。
■スタンダードな先端テーパ形状です。
■ダイヤピンは、ダイヤの向きを選ぶことができます。(PFD・PFDS)

構成図

  • PFR

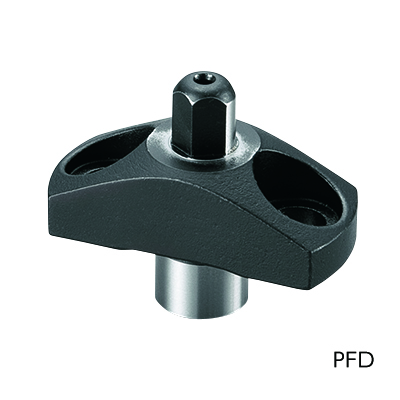

  • PFD

  • PFDS

使用例

・水平（円柱）面で、ワークを受けます。

・位置決めとしてご使用頂けます。

使用方法

使用面は仕上げ加工が施してあるため、ジグを構築して頂き、ワークをセットしてご使用ください。



■注意事項

ワークや、機械との干渉に注意した上で取り付けてください。

取付方法

  •

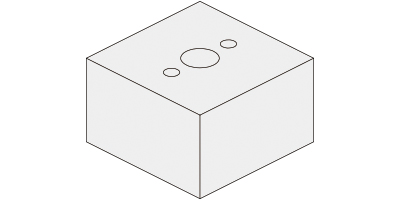

    ジグプレートにフランジ付ロケートピンの寸法表を参考に、取付穴を加工してください。

  •

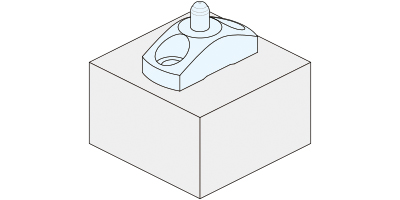

    フランジ付ロケートピンを取り付けてください。



  •

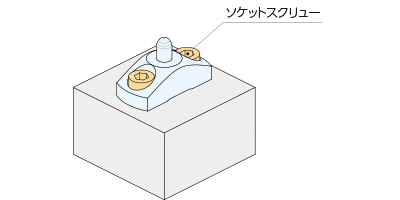

    取り付けに必要なソケットスクリューは別売りです。



修理対応

当該製品の修理対応は行っておりません。

異常がみられる場合は新しいものと交換をしてください。

メンテナンス方法

使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。
