• ERON

RoHS対応

フランジ付ロケートピン

E-9763

  • フランジ付ロケートピン PIC1
  • フランジ付ロケートピン PIC2

  • フランジ付ロケートピン PIC1

  • フランジ付ロケートピン PIC2

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
タイプ オ-ダ-No. No. 上部径 下部径 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
丸ピン 955508 PFR0810-48 8 10 161 8,900 在庫 在庫〇 追加 DL DL
丸ピン 955511 PFR0812-48 8 12 163 8,900 在庫 在庫〇 追加 DL DL
丸ピン 955513 PFR1010-48 10 10 164 8,900 在庫 在庫〇 追加 DL DL
丸ピン 955516 PFR1012-48 10 12 165 8,900 在庫 在庫〇 追加 DL DL
丸ピン 955518 PFR1210-48 12 10 165 10,300 在庫 在庫〇 追加 DL DL
丸ピン 955521 PFR1212-48 12 12 166 10,400 在庫 在庫〇 追加 DL DL
丸ピン 955526 PFR1410-48 14 10 166 10,800 在庫 在庫〇 追加 DL DL
丸ピン 955527 PFR1412-48 14 12 168 11,000 在庫 在庫〇 追加 DL DL
丸ピン 955530 PFR1510-48 15 10 169 11,600 在庫 在庫〇 追加 DL DL
丸ピン 955531 PFR1512-48 15 12 171 11,800 在庫 在庫〇 追加 DL DL
ダイヤピン 955539 PFD0810-48 8 10 152 12,300 在庫 在庫〇 追加 DL DL
ダイヤピン 955542 PFD0812-48 8 12 153 12,500 在庫 在庫〇 追加 DL DL
ダイヤピン 955544 PFD1010-48 10 10 154 12,500 在庫 在庫〇 追加 DL DL
ダイヤピン 955547 PFD1012-48 10 12 155 12,800 在庫 在庫〇 追加 DL DL
ダイヤピン 955549 PFD1210-48 12 10 155 13,100 在庫 在庫〇 追加 DL DL
ダイヤピン 955552 PFD1212-48 12 12 156 13,200 在庫 在庫〇 追加 DL DL
ダイヤピン 955557 PFD1410-48 14 10 156 16,200 在庫 在庫〇 追加 DL DL
ダイヤピン 955558 PFD1412-48 14 12 159 17,000 在庫 在庫〇 追加 DL DL
ダイヤピン 955561 PFD1510-48 15 10 159 17,300 在庫 在庫〇 追加 DL DL
ダイヤピン 955562 PFD1512-48 15 12 161 18,000 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オ-ダ-No. No. Ａh6 Ｂh5 Ｃ Ｄ Ｅ Ｆ Ｇ Ｈ Ｉ Ｊ Ｋ Ｌ Ｍ Ｎ
955508 PFR0810-48 8 10 55 15 48 7 52 17 45° 2 30° 3.2 34 8
955511 PFR0812-48 8 12 55 15 48 7 52 17 45° 2 30° 3.2 34 8
955513 PFR1010-48 10 10 55 15 48 7 52 17 45° 2 30° 4 34 8
955516 PFR1012-48 10 12 55 15 48 7 52 17 45° 2 30° 4 34 8
955518 PFR1210-48 12 10 55 15 48 7 52 17 45° 2 30° 4.5 34 8
955521 PFR1212-48 12 12 55 15 48 7 52 17 45° 2 30° 4.5 34 8
955526 PFR1410-48 14 10 55 15 48 7 52 17 45° 2 30° 5 34 8
955527 PFR1412-48 14 12 55 15 48 7 52 17 45° 2 30° 5 34 8
955530 PFR1510-48 15 10 55 15 48 7 52 17 45° 2 30° 5 34 8
955531 PFR1512-48 15 12 55 15 48 7 52 17 45° 2 30° 5 34 8
955539 PFD0810-48 8 10 55 15 48 7 52 17 45° 2 30° 3.2 34 8
955542 PFD0812-48 8 12 55 15 48 7 52 17 45° 2 30° 3.2 34 8
955544 PFD1010-48 10 10 55 15 48 7 52 17 45° 2 30° 4 34 8
955547 PFD1012-48 10 12 55 15 48 7 52 17 45° 2 30° 4 34 8
955549 PFD1210-48 12 10 55 15 48 7 52 17 45° 2 30° 4.5 34 8
955552 PFD1212-48 12 12 55 15 48 7 52 17 45° 2 30° 4.5 34 8
955557 PFD1410-48 14 10 55 15 48 7 52 17 45° 2 30° 5 34 8
955558 PFD1412-48 14 12 55 15 48 7 52 17 45° 2 30° 5 34 8
955561 PFD1510-48 15 10 55 15 48 7 52 17 45° 2 30° 5 34 8
955562 PFD1512-48 15 12 55 15 48 7 52 17 45° 2 30° 5 34 8

仕様/価格 特殊品

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
共通サイズ PFR(丸ピン) PFD(ダイヤピン)
A寸法 A寸法の許容差 標準品No. 価格 廃番 標準品No. 価格 廃番
φ7.0 - φ7.9の範囲の0.1単位 h6,m6,p6のいずれか PFR0810-48 9,350 廃番 PFD0810-48 11,600 廃番
PFR0812-48 8,890 廃番 PFD0812-48 11,700 廃番
φ8.0 - φ9.9の範囲の0.1単位 h6,m6,p6のいずれか PFR1010-48 8,860 廃番 PFD1010-48 11,700 廃番
PFR1012-48 8,890 廃番 PFD1012-48 11,900 廃番
φ10.0 - φ11.9の範囲の0.1単位 h6,m6,p6のいずれか PFR1210-48 9,900 廃番 PFD1210-48 12,200 廃番
PFR1212-48 10,000 廃番 PFD1212-48 12,300 廃番
φ12.0 - φ13.9の範囲の0.1単位 h6,m6,p6のいずれか PFR1410-48 10,300 廃番 PFD1410-48 14,500 廃番
PFR1412-48 10,500 廃番 PFD1412-48 15,200 廃番
φ14.0 - φ15.5の範囲の0.1単位 h6,m6,p6のいずれか PFR1510-48 11,000 廃番 PFD1510-48 15,400 廃番
PFR1512-48 11,000 廃番 PFD1512-48 16,000 廃番

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
フランジ付ロケートピン SCM440 焼入(HRC45～55) 黒染め(四三酸化鉄被膜)

特長

■面を仕上げてあるため、そのままお使いいただけます。
■位置決めに最適です。
■フランジ付であり、上面よりネジで固定できます。
■背が高いロケートピンのため、ワークの位置が高い場合に有効です。

構成図

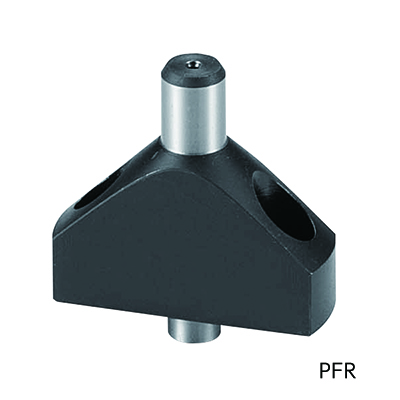

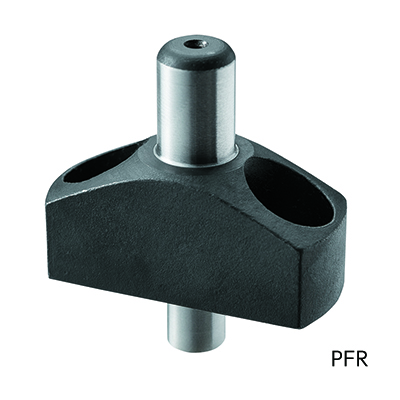

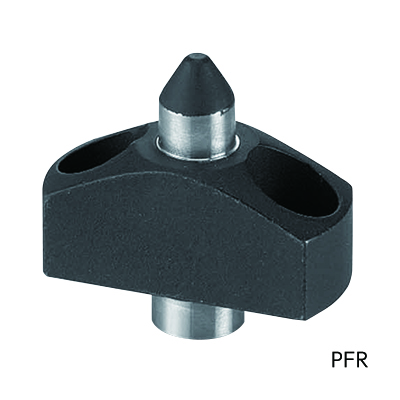

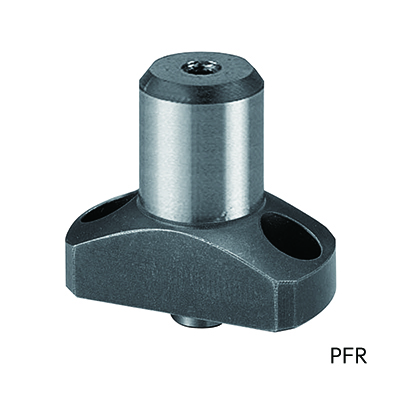

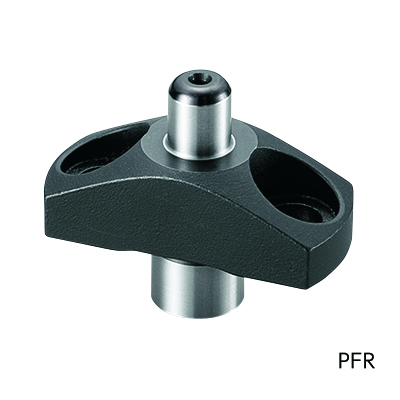

PFR

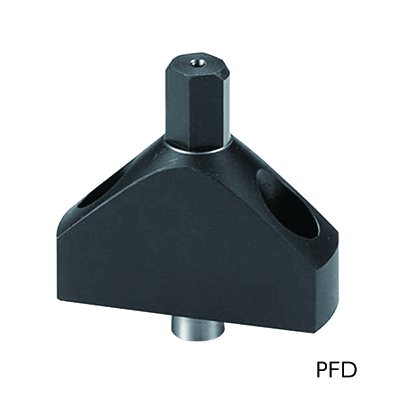

PFD

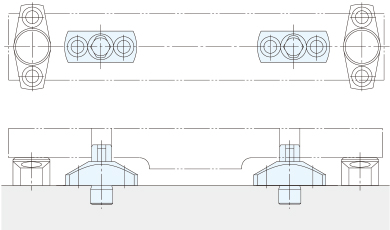

使用例

・水平（円柱）面で、ワークを受けます。

・位置決めとしてご使用頂けます。

使用方法

使用面は仕上げ加工が施してあるため、ジグを構築して頂き、ワークをセットしてご使用ください。



■注意事項

ワークや、機械との干渉に注意した上で取り付けてください。

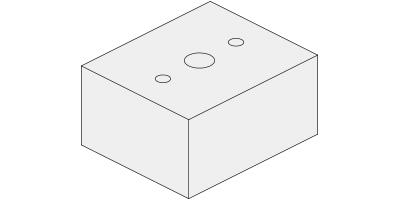

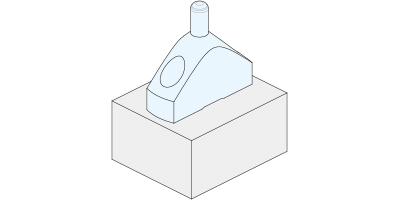

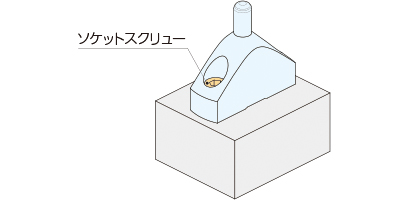

取付方法

  •

    ジグプレートにフランジ付ロケートピンの寸法表を参考に、取付穴を加工してください。

  •

    フランジ付ロケートピンを取り付けてください。



  •

    取り付けに必要なソケットスクリューは別売りです。



修理対応

当該製品の修理対応は行っておりません。

異常がみられる場合は新しいものと交換をしてください。

メンテナンス方法

使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。
