RoHS対応

ロケーティングピンアジャストタイプ

E-9762

  • ロケーティングピンアジャストタイプ PIC1

  • ロケーティングピンアジャストタイプ PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
タイプ オ-ダ-
№		 № ワーク径φ データム径 拡径
ストローク		 質量
ｇ		 価格 在庫設定 在庫情報 製品BOX CAD
最小φ 最大φ DXF STEP
丸 984133 PAJ08R 8H8 7.93 8.04 0.3 7 15,100 在庫 在庫〇 追加 DL DL
丸 984135 PAJ10R 10H8 9.91 10.05 0.4 15 15,100 在庫 在庫〇 追加 DL DL
丸 984137 PAJ12R 12H8 11.88 12.06 0.5 20 15,100 在庫 在庫〇 追加 DL DL
丸 984139 PAJ16R 16H8 15.84 16.06 0.6 40 16,400 在庫 在庫〇 追加 DL DL
丸 984141 PAJ20R 20H8 19.84 20.06 0.6 80 16,400 在庫 在庫〇 追加 DL DL
ダイヤ 984134 PAJ08D 8H8 7.93 8.04 0.3 7 15,100 在庫 在庫〇 追加 DL DL
ダイヤ 984136 PAJ10D 10H8 9.91 10.05 0.4 15 15,100 在庫 在庫△ 追加 DL DL
ダイヤ 984138 PAJ12D 12H8 11.88 12.06 0.5 20 15,100 在庫 在庫〇 追加 DL DL
ダイヤ 984140 PAJ16D 16H8 15.84 16.06 0.6 40 16,400 在庫 在庫〇 追加 DL DL
ダイヤ 984142 PAJ20D 20H8 19.84 20.06 0.6 80 16,400 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オ-ダ-
№		 № A Bx By C D k6 E F G H J K L M N(六角x深さ) P（推奨スキマ）
984133 PAJ08R 24 11 10 0.12 7 +0.010/+0.001 M 6x1 9 3 12 1.6 2.5 7.9 4.7 2.5x2.5 0.5～1
984135 PAJ10R 28.3 15.5 14 0.16 9 +0.010/+0.001 M 8x1 11.5 3.5 13.3 1.7 3 9.8 6 3 x3 0.5～1
984137 PAJ12R 30 15.5 14 0.2 9 +0.010/+0.001 M 8x1 11.5 3.5 15 2.2 3.5 11.8 6.5 3 x3 0.5～1
984139 PAJ16R 37 19 17 0.24 13 +0.012/+0.001 M12x1.5 15 4 18 2.8 4.2 15.7 9 4 x3.5 0.5～1
984141 PAJ20R 43.5 24.5 22 0.24 17 +0.012/+0.001 M16x1.5 18.5 5 20 2.5 5 19.7 12.4 5 x4 0.5～1
984134 PAJ08D 24 11 10 0.12 7 +0.010/+0.001 M 6x1 9 3 12 1.6 2.5 7.9 4.7 2.5x2.5 0.5～1
984136 PAJ10D 28.3 15.5 14 0.16 9+0.010/+0.001 M 8x1 11.5 3.5 13.3 1.7 3 9.8 6 3 x3 0.5～1
984138 PAJ12D 30 15.5 14 0.2 9+0.010/+0.001 M 8x1 11.5 3.5 15 2.2 3.5 11.8 6.5 3 x3 0.5～1
984140 PAJ16D 37 19 17 0.24 13+0.012/+0.001 M12x1.5 15 4 18 2.8 4.2 15.7 9 4 x3.5 0.5～1
984142 PAJ20D 43.5 24.5 22 0.24 17+0.012/+0.001 M16x1.5 18.5 5 20 2.5 5 19.7 12.4 5 x4 0.5～1

材質・熱処理・表面処理

名称 材質 熱処理
ロケーティングピンアジャストタイプ 本体：SNCM439
キャップ部：SCM440		 焼入(HRC55)

特長

■ロケーティングピンアジャストタイプは、径が拡縮する手動操作の高精度位置決めピンです。
■レンチ1本で繰り返し位置決め精度5μmです。
■基準穴とのスキマゼロ、高精度位置決めピンでプレート交換や小規模汎用化に最適です。
■ダイヤタイプ(型式末尾D)には位相合わせ用のシムが付属しています。

仕様・価格

№

繰り返し

位置決め精度

位置決め力 kN

（計算式）※1

許容偏芯量

（Ｃ：カット）

許容スラスト

荷重 kN

許容締付

トルク N・m

 動作順序

動作順序

N・m

使用温度

℃
PAJ08R/D 0.005 1.33T-0.16 ±0.05 2.5 1.25 PAJ-R→PAJ-D 10 0～120
PAJ10R/D 0.005 0.99T-0.18 ±0.1 3 2.5 PAJ-R→PAJ-D 25 0～120
PAJ12R/D 0.005 0.88T-0.21 ±0.1 3.5 3.2 PAJ-R→PAJ-D 80 0～120
PAJ16R/D 0.005 0.59T-0.22 ±0.15 4.5 6.3 PAJ-R→PAJ-D 80 0～120
PAJ20R/D 0.005 0.53T-0.23 ±0.15 7 10 PAJ-R→PAJ-D 200 0～120

構成図

PAJ-R

PAJ-D

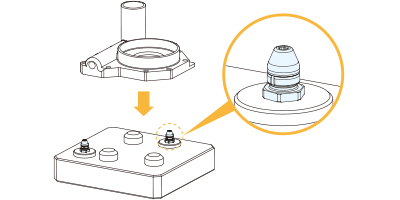

使用例

・レンチで操作することで、径が拡張し水平(円柱)面でワークを受けます。

・位置決めとしてご使用頂けます。

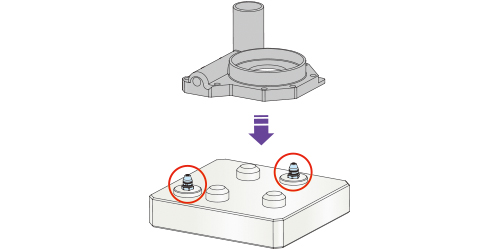

  • ワークの位置決めに

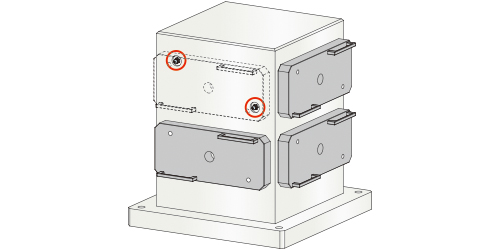

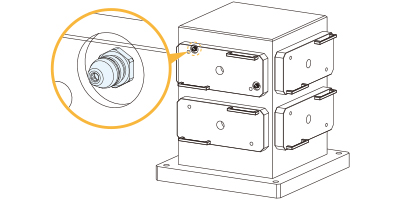

  • イケール張付ジグの位置決めに

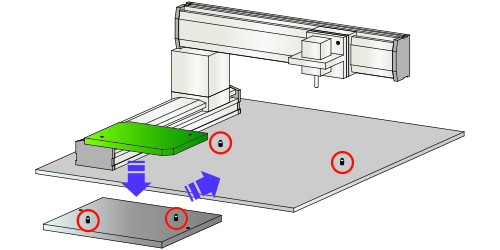

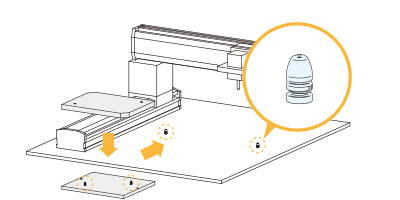

  • プレートやパレットの位置決めに

機構説明

ロケーティングアジャストピンは、径が拡縮する手動操作の高精度位置決めピンです。

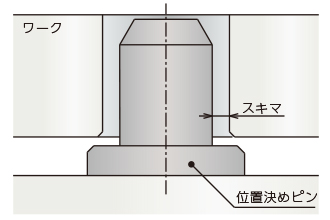

通常の位置決めピンはスキマあり

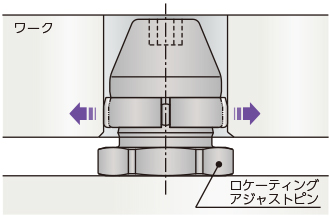

ロケーティングアジャストピンならスキマゼロ！

高精度・段取時間短縮・トータルコスト削減

ピン径の拡縮機能

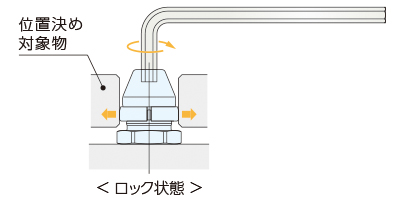

拡径時：ワーク基準穴とスキマがゼロとなり、高精度位置決めを行います。

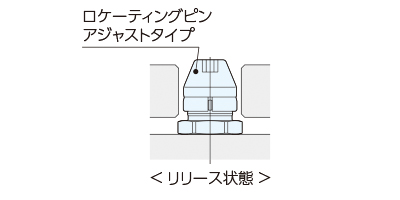

縮径時：ワーク搬入出時、十分なスキマを確保し、ワーク交換が容易です。

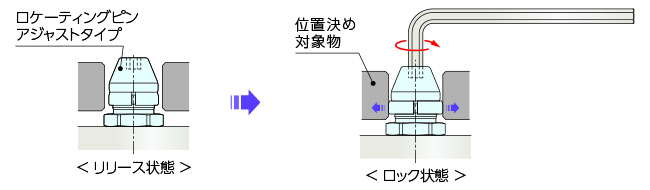

使用方法

ワーク若しくはジグの位置決め穴をロケーティングピンアジャストタイプに挿入してください。

六角レンチを回すことで、径が拡張し位置が決まります。

  •



  •



  •







■注意事項



・本製品にクランプ機能はありませんので、ワークやパレットの固定は別途クランプにて行ってください。

・位置決め(拡径)動作は、PAJ-R→PAJ-Dの順で操作し、許容締付トルク以内で行ってください。

・ワークや、機械との干渉に注意した上で取り付けてください。

取付方法

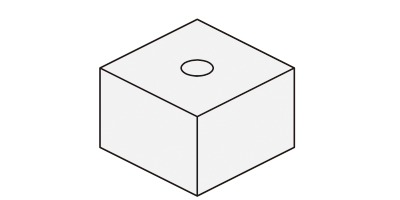

  • ジグプレートに取付加工寸法表を参考に、取付穴を加工してください。

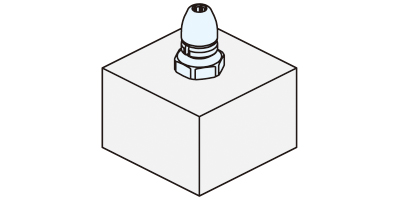

  • ロケーティングピンアジャストタイプを取り付けてください。

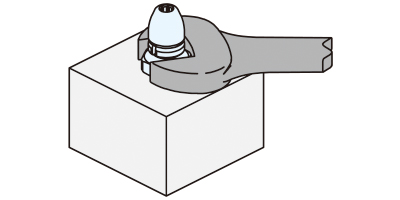

  • 取り付けにはスパナもしくはレンチが必要です。

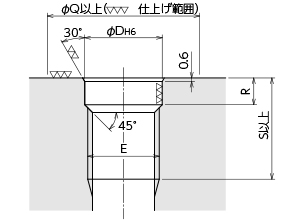

■取付加工寸法





№ D H6 E Q R S
PAJ08-R/D

7  +0.009

0

 M6X1 10 4 11
PAJ10-R/D

9  +0.009

0

 M8X1 14 5 13.5
PAJ12-R/D

9  +0.009

0

 M8X1 14 5 13.5
PAJ16-R/D

13  +0.011

  0

 M12X1.5 17 5.6 17
PAJ20-R/D

17  +0.011

  0

 M16X1.5 22 5.6 20.5

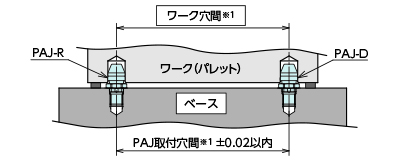

■取付ピッチ間精度





※1.PAJ取付穴ピッチ間精度は±0.02mm以内にして下さい。
ワーク穴（パレット穴）のピッチ間精度は、許容偏心量（-D：ダイヤ）・PAJのピッチ間精度を配慮した上で、「JIS B 0613 2級」の許容差以内としてください。



許容偏心量（-D：ダイヤ）≧PAJのピッチ間精度＋ワーク加工穴のピッチ間精度（JIS B 0613の許容差以内）



JIS B 0613 2級抜粋

中心距離の区分 中心距離の許容差（JIS B 0613）
超え 以下 2級
50 80 ±0.023
80 120 ±0.027
120 180 ±0.032
180 250 ±0.036
250 315 ±0.041
315 400 ±0.045
400 500 ±0.049

修理対応

当該製品の修理対応は行っておりません。

異常がみられる場合は新しいものと交換をしてください。

メンテナンス方法

使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。
