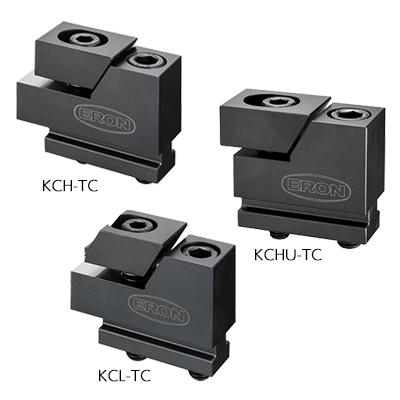

クサビクランプ クランプ部

E-9460

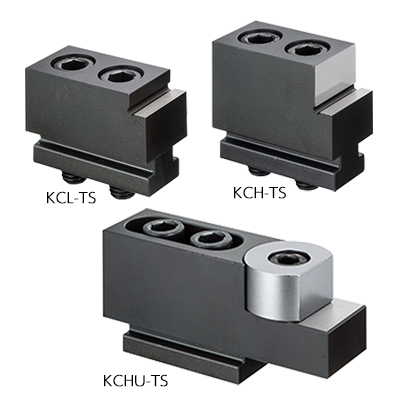

  • クサビクランプ クランプ部 PIC1

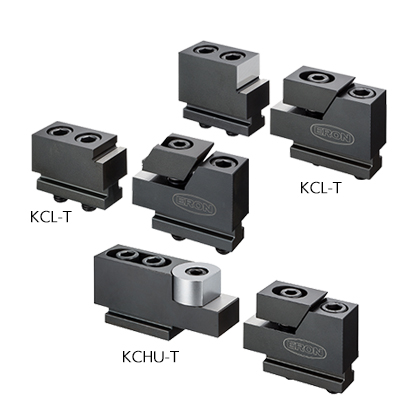

  • クサビクランプ クランプ部 PIC2

  • クサビクランプ クランプ部 PIC1

  • クサビクランプ クランプ部 PIC2

仕様/価格　【T溝・フラットタイプ】

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 適合T溝巾 クランプ
高さ（最大）		 最大操作トルク
N・m		 最大締付力
kN		 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
946739 KCH12TC-14 14 50.4 9 4 0.5 20,700 在庫 在庫〇 追加 DL DL
946740 KCH12TC-16 16 50.4 9 4 0.5 20,700 在庫 在庫〇 追加 DL DL
946741 KCH12TC-18 18 50.4 9 4 0.6 21,800 在庫 在庫〇 追加 DL DL
946742 KCH16TC-18 18 60.4 24 4.5 1 23,300 在庫 在庫〇 追加 DL DL
946743 KCH16TC-20 20 60.4 24 4.5 1 23,500 在庫 在庫〇 追加 DL DL
946744 KCH16TC-22 22 60.4 24 4.5 1.1 23,900 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C±0.01 D E F G H I J K（並目） L（並目） M
946739 KCH12TC-14 30 40 20 50.4 12 33 8 6 75 23 M12x1.75x50 M10x1.5x55 19
946740 KCH12TC-16 30 40 20 50.4 12 33 8 6 75 28 M12x1.75x55 M10x1.5x60 19
946741 KCH12TC-18 30 40 20 50.4 12 33 8 6 75 33 M12x1.75x60 M10x1.5x60 19
946742 KCH16TC-18 38 50 25 60.4 15 38 10 6 92 32 M16x2x65 M12x1.75x70 24
946743 KCH16TC-20 38 50 25 60.4 15 38 10 6 92 37 M16x2x70 M12x1.75x70 24
946744 KCH16TC-22 38 50 25 60.4 15 38 10 6 92 42 M16x2x75 M12x1.75x75 24

仕様/価格　【T溝・ステップタイプ】

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. № 適合T溝巾 クランプ
高さ（最大）		 最大操作トルク
N・m		 最大締付力
kN		 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
946745 KCL12TC-14 14 50.4 9 4 0.7 23,900 在庫 在庫〇 追加 DL DL
946746 KCL12TC-16 16 50.4 9 4 0.7 23,900 在庫 在庫〇 追加 DL DL
946747 KCL12TC-18 18 50.4 9 4 0.7 24,700 在庫 在庫〇 追加 DL DL
946748 KCL16TC-18 18 60.4 24 4.5 1.3 26,500 在庫 在庫〇 追加 DL DL
946749 KCL16TC-20 20 60.4 24 4.5 1.3 26,900 在庫 在庫〇 追加 DL DL
946750 KCL16TC-22 22 60.4 24 4.5 1.4 27,300 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. № A B C±0.01 D E F G H I J K（並目） L（並目） M
946745 KCL12TC-14 30 40 20 50.4 12 33 8 6 75 23 M12x1.75x50 M10x1.5x55 8
946746 KCL12TC-16 30 40 20 50.4 12 33 8 6 75 27 M12x1.75x55 M10x1.5x60 8
946747 KCL12TC-18 30 40 20 50.4 12 33 8 6 75 23 M12x1.75x60 M10x1.5x60 8
946748 KCL16TC-18 38 50 25 60.4 15 38 10 6 92 28 M16x2x65 M12x1.75x70 10
946749 KCL16TC-20 38 50 25 60.4 15 38 10 6 92 33 M16x2x70 M12x1.75x70 10
946750 KCL16TC-22 38 50 25 60.4 15 38 10 6 92 32 M16x2x75 M12x1.75x75 10

仕様/価格　【T溝・突き出しタイプ】

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. № 適合T溝巾 クランプ
高さ（最大）		 最大操作トルク
N・m		 最大締付力
kN		 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
946751 KCHU12TC-14 14 50.4 9 4 0.6 20,400 在庫 在庫〇 追加 DL DL
946752 KCHU12TC-16 16 50.4 9 4 0.7 20,400 在庫 在庫〇 追加 DL DL
946753 KCHU12TC-18 18 50.4 9 4 0.7 21,500 在庫 在庫〇 追加 DL DL
946754 KCHU16TC-18 18 60.4 24 4.5 1.2 22,300 在庫 在庫〇 追加 DL DL
946755 KCHU16TC-20 20 60.4 24 4.5 1.2 22,700 在庫 在庫〇 追加 DL DL
946756 KCHU16TC-22 22 60.4 24 4.5 1.3 23,300 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. № A B C±0.01 D E F G H I J K（並目） L（並目） M
946751 KCHU12TC-14 30 40 21 50.4 12 33 6 6 67.5 23 M12x1.75x50 M10x1.5x55 19
946752 KCHU12TC-16 30 40 21 50.4 12 33 6 6 67.5 28 M12x1.75x55 M10x1.5x60 19
946753 KCHU12TC-18 30 40 21 50.4 12 33 6 6 67.5 33 M12x1.75x60 M10x1.5x60 19
946754 KCHU16TC-18 38 50 26 60.4 15 38 7 6 82 32 M16x2x65 M12x1.75x70 24
946755 KCHU16TC-20 38 50 26 60.4 15 38 7 6 82 37 M16x2x70 M12x1.75x70 24
946756 KCHU16TC-22 38 50 26 60.4 15 38 7 6 82 42 M16x2x75 M12x1.75x75 24

仕様/価格　【タップ穴・フラットタイプ】

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. № ねじ呼び
（並目）		 クランプ
高さ（最大）		 最大操作トルク
N・m		 最大締付力
kN		 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
950543 KCH4MC M4x0.7 18.6 1.2 1.2 0.04 13,800 在庫 在庫〇 追加 DL DL
950544 KCH6MC M6x1.0 26 9 4 0.1 14,500 在庫 在庫〇 追加 DL DL
950545 KCH8MC M6x1.0
M8x1.25		 32.9 10 6 0.2 16,300 在庫 在庫〇 追加 DL DL
946781 KCH12MC M10x1.5
M12x1.75		 50.4 20 10 0.6 18,600 在庫 在庫〇 追加 DL DL
946782 KCH16MC M12x1.75
M16x2		 60.4 64 12 1.1 20,700 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. № A B C±0.01 D E F G H I J K（並目） L（並目） M
950543 KCH4MC 16 16 8 18.6 5.5 13 3.5 1.5 30 9 M4x0.7x20 M4x0.7x20 7.5
950544 KCH6MC 19 22 10 26 7 18 4.5 2.3 40 10 M6x1.0x25 M6x1.0x25 11.5
950545 KCH8MC 22 28 14 32.9 8.5 23 4.5 2.8 50 16 M8x1.25x35 M6x1.0x25 13.5
946781 KCH12MC 30 40 20 50.4 12 33 8 6 75 23 M12x1.75x50 M10x1.5x50 19
946782 KCH16MC 38 50 25 60.4 15 38 10 6 92 27 M16x2x60 M12x1.75x60 24

仕様/価格　【タップ穴・ステップタイプ】

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. № ねじ呼び
（並目）		 クランプ
高さ（最大）		 最大操作トルク
N・m		 最大締付力
kN		 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
946783 KCL12MC M10x1.5
M12x1.75		 50.4 20 10 0.6 21,800 在庫 在庫〇 追加 DL DL
946784 KCL16MC M12x1.75
M16x2		 60.4 64 12 1.1 24,300 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. № A B C±0.01 D E F G H I J K（並目） L（並目） M
946783 KCL12MC 30 40 20 50.4 12 33 8 6 75 23 M12x1.75x50 M10x1.5x50 8
946784 KCL16MC 38 50 25 60.4 15 38 10 6 92 27 M16x2x60 M12x1.75x60 10

仕様/価格　【タップ穴・突き出しタイプ】

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. № ねじ呼び
（並目）		 クランプ
高さ（最大）		 最大操作トルク
N・m		 最大締付力
kN		 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
950546 KCHU4MC M4x0.7 18.6 1.2 1.2 0.03 9,300 在庫 在庫〇 追加 DL DL
950547 KCHU6MC M6x1.0 26 9 4 0.1 9,700 在庫 在庫〇 追加 DL DL
950548 KCHU8MC M6x1.0
M8x1.25		 32.9 10 6 0.2 10,800 在庫 在庫〇 追加 DL DL
946785 KCHU12MC M10x1.5
M12x1.75		 50.4 20 10 0.5 13,800 在庫 在庫〇 追加 DL DL
946786 KCHU16MC M12x1.75
M16x2		 60.4 64 12 1 15,200 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. № A B C±0.01 D E F G H I J K（並目） L（並目） M
950546 KCHU4MC 16 16 8.5 18.6 4.5 13 3.5 1.5 25.5 9 M4x0.7x20 M4x0.7x20 7.5
950547 KCHU6MC 19 22 10.5 26 7 18 3.5 2.3 35.5 10 M6x1.0x25 M6x1.0x25 11.5
950548 KCHU8MC 22 28 14.5 32.9 8.5 23 5.5 2.8 45.5 16 M8x1.25x35 M6x1.0x25 13.5
946785 KCHU12MC 30 40 21 50.4 12 33 6 6 67.5 23 M12x1.75x50 M10x1.5x50 19
946786 KCHU16MC 38 50 26 60.4 15 38 7 6 82 27 M16x2x60 M12x1.75x60 24

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
クサビクランプ クランプ部 S45C 本体、口金、Tスロットナット：焼入(HRC25-35) 本体、口金、Tスロットナット：黒染め(四三酸化鉄被膜)

特長

■クサビクランプセットのクランプ部です。
■クサビクランプストッパー部と合わせてご利用ください。

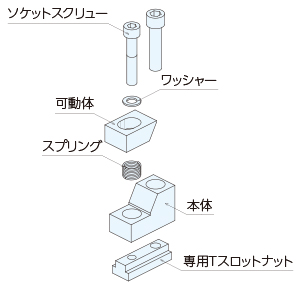

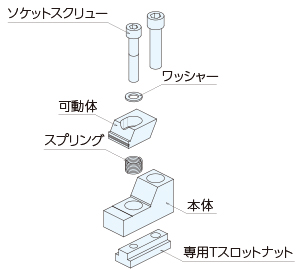

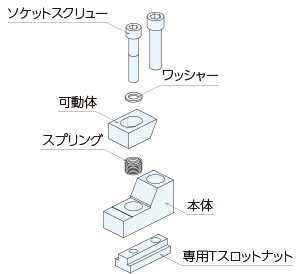

構成図

●T溝タイプ

フラットタイプ

ステップタイプ

突き出しタイプ

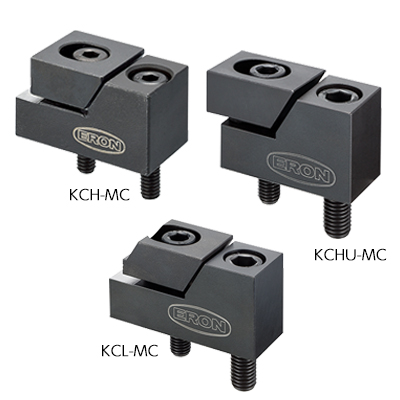

●タップ穴タイプ

フラットタイプ

ステップタイプ

突き出しタイプ



使用例

マシニング加工のワーククランプでご使用いただけます。

可動体のソケットスクリューを締め付けることで、可動体が本体のテーパーに沿って移動し、水平方向に張り出してクランプします。

Ｔ溝セット

タップ穴セット

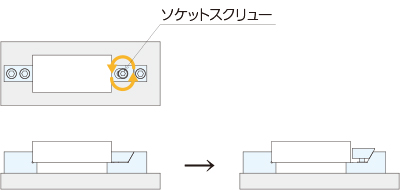

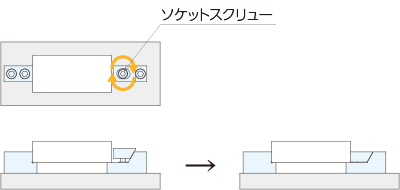

使用方法

クランプ

可動体のソケットスクリューを締め付けることで、クランプします。

アンクランプ

可動体のソケットスクリューを緩めることでアンクランプします。





■注意事項

・最大操作トルクを超える操作は、クランプの耐久性に影響を及ぼします。規定のトルク内でご使用ください。

・クランプストロークの範囲内でご使用ください。

取付方法

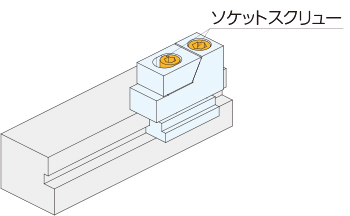

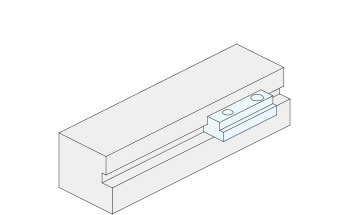

●T溝タイプ

テーブルやジグプレートのT溝に専用Tスロットナットを挿入してください。

クサビクランプ(クランプ部またはストッパー部)を付属のソケットスクリューで取り付けてください。

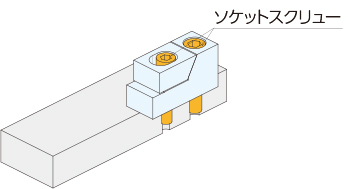

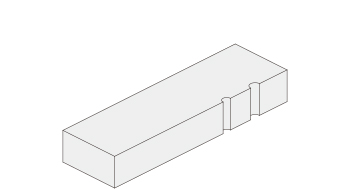

●タップ穴タイプ

ジグベースに寸法表を参考に取付用タップ穴を加工してください。





ジグベースにクサビクランプ(クランプ部またはストッパー部)を付属のソケットスクリューで取り付けてください。本体側と可動側でタップサイズが異なりますのでご注意ください。

修理対応

当製品の修理は行っておりません。

クランプ力低下や異常がみられる場合は、交換をしてください。

メンテナンス方法

使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。
