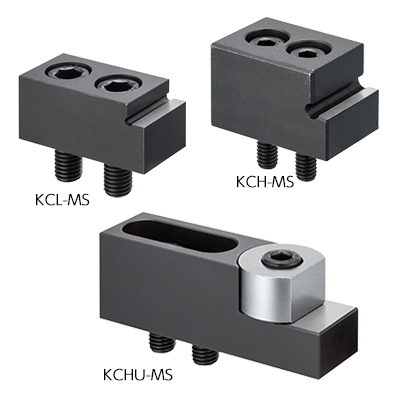

クサビクランプ ストッパー部

E-9460

仕様/価格 【T溝・フラットタイプ】

オーダーNo. No. 適合T溝巾 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
946757 KCH12TS-14 14 0.5 13,800 在庫 在庫〇 追加 DL DL
946758 KCH12TS-16 16 0.5 13,800 在庫 在庫〇 追加 DL DL
946759 KCH12TS-18 18 0.6 14,900 在庫 在庫〇 追加 DL DL
946760 KCH16TS-18 18 1 16,500 在庫 在庫〇 追加 DL DL
946761 KCH16TS-20 20 1 17,000 在庫 在庫〇 追加 DL DL
946762 KCH16TS-22 22 1.1 17,300 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A B C±0.01 Q R S T U V(並目)
946757 KCH12TS-14 30 40 20 14 25 8 62 23 M12X1.75X50
946758 KCH12TS-16 30 40 20 14 25 8 62 28 M12X1.75X55
946759 KCH12TS-18 30 40 20 14 25 8 62 33 M12X1.75X60
946760 KCH16TS-18 38 50 25 17 30 10 78 32 M16X2X65
946761 KCH16TS-20 38 50 25 17 30 10 78 37 M16X2X70
946762 KCH16TS-22 38 50 25 17 30 10 78 42 M16X2X75

仕様/価格 【T溝・ステップタイプ】

オーダー
適合T溝巾 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
946763 KCL12TS-14 14 0.4 12,800 在庫 在庫〇 追加 DL DL
946764 KCL12TS-16 16 0.4 12,800 在庫 在庫〇 追加 DL DL
946765 KCL12TS-18 18 0.5 13,700 在庫 在庫〇 追加 DL DL
946766 KCL16TS-18 18 0.8 16,000 在庫 在庫〇 追加 DL DL
946767 KCL16TS-20 20 0.8 16,300 在庫 在庫〇 追加 DL DL
946768 KCL16TS-22 22 0.9 16,500 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダー
A B C±0.01 Q R S T U V(並目)
946763 KCL12TS-14 30 28 20 14 25 8 62 25 M12X1.75X40
946764 KCL12TS-16 30 28 20 14 25 8 62 30 M12X1.75X45
946765 KCL12TS-18 30 28 20 14 25 8 62 30 M12X1.75X45
946766 KCL16TS-18 38 35 25 17 30 10 78 32 M16X2X50
946767 KCL16TS-20 38 35 25 17 30 10 78 37 M16X2X55
946768 KCL16TS-22 38 35 25 17 30 10 78 42 M16X2X60

仕様/価格 【T溝・ユニバーサルタイプ】

オーダー
適合T溝巾 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
946769 KCHU12TS-14 14 0.8 29,900 在庫 在庫〇 追加 DL DL
946770 KCHU12TS-16 16 0.8 29,900 在庫 在庫〇 追加 DL DL
946771 KCHU12TS-18 18 0.9 30,800 在庫 在庫〇 追加 DL DL
946772 KCHU16TS-18 18 1.4 33,300 在庫 在庫〇 追加 DL DL
946773 KCHU16TS-20 20 1.4 33,900 在庫 在庫〇 追加 DL DL
946774 KCHU16TS-22 22 1.5 34,000 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダー
A B C±0.01 Q R S T U V(並目)
946769 KCHU12TS-14 38 40 20 13 38 15 113 20 M12X1.75X40
946770 KCHU12TS-16 30 40 20 13 38 15 113 25 M12X1.75X45
946771 KCHU12TS-18 30 40 20 13 38 15 113 25 M12X1.75X45
946772 KCHU16TS-18 38 50 25 16 44 25 140 25 M16X2X50
946773 KCHU16TS-20 38 50 25 16 44 25 140 30 M16X2X55
946774 KCHU16TS-22 38 50 25 16 44 25 140 35 M16X2X60

仕様/価格 【タップ穴・フラットタイプ】

オーダー
ねじ呼び(並目) 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
950549 KCH4MS M4X0.7 0.03 8,800 在庫 在庫〇 追加 DL DL
950550 KCH6MS M6X1.0 0.1 9,150 在庫 在庫〇 追加 DL DL
950551 KCH8MS M6X1.0
M8X1.25
0.2 10,200 在庫 在庫〇 追加 DL DL
946787 KCH12MS M10X1.5
M12X1.75
0.4 11,900 在庫 在庫〇 追加 DL DL
946788 KCH16MS M12X1.75
M16X2
0.8 14,200 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダー
A B C±0.01 Q R S T U V(並目)
950549 KCH4MS 16 16 8 6.5 9 3 25 9 M4X0.7X20
950550 KCH6MS 19 22 10 8 13 5 35 10 M6X1.0X25
950551 KCH8MS 22 28 14 10 20 5.5 47 11 M8X1.25X30
946787 KCH12MS 30 40 20 14 25 8 62 23 M12X1.75X50
946788 KCH16MS 38 50 25 17 30 10 78 27 M16X2X60

仕様/価格 【タップ穴・ステップタイプ】

オーダー
ねじ呼び(並目) 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
946789 KCL12MS M10X1.5
M12X1.75
0.3 10,900 在庫 在庫〇 追加 DL DL
946790 KCL16MS M12X1.75
M16X2
0.6 13,700 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダー
A B C±0.01 Q R S T U V(並目)
946789 KCL12MS 30 28 20 14 25 8 62 25 M12X1.75X40
946790 KCL16MS 38 35 25 17 30 10 78 27 M16X2X45

仕様/価格 【タップ穴・ユニバーサルタイプ】

オーダー
ねじ呼び(並目) 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
946791 KCHU12MS M10X1.5
M12X1.75
0.7 28,100 在庫 在庫〇 追加 DL DL
946792 KCHU16MS M12X1.75
M16X2
1.2 31,100 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダー
A B C±0.01 Q U V(並目)
946791 KCHU12MS 30 40 20 13 38 15 113 25 M12X1.75X45
946792 KCHU16MS 38 50 25 16 44 25 140 30 M16X2X55

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
クサビクランプ ストッパー部 S45C 焼入HRC32 黒染め

構成図

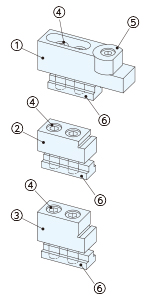

  部品構成
ストッパー本体(KCHU)
ストッパー本体(KCL)
ストッパー本体(KCH)
ソケットスゥリュー
ユニバーサル口金

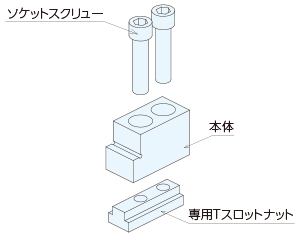

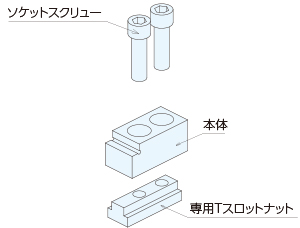

専用Tスロットナット(T溝タイプのみ)

使用例



使用方法

ワークの浮き上がり防止 専用Tスロットナットでクランプのすべりを防ぎます。(T溝タイプ)
下方向に締付るため、ワークの浮き上がりを防げます。

薄型ワークの加工に最適です。 クランプ本体にワークを載せれば貫通加工に最適です。
ステップ使用は口金にセレーションが施してあり、小さな面積でもしっかりクランプします。 クランプ部~ストッパー部の距離が長いときは間にドリルサポートなどが必要です。

製品ラインナップ
