水平エレメント BHAG
E-9927
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 989901 | BHAG16 | 140 | 125 | 45 | 60～115 | 50 | 65 | 35 | 55 | 17.5 | M16 | M16x150L | 15 | 24 | 62 | M16 | |
| 989902 | BHAG20 | 160 | 180 | 60 | 60～140 | 50 | 70 | 35 | 55 | 22 | M20 | M20x150L | 15 | 30 | 77 | M20 |
材質・熱処理・表面処理
| 名称 | 材質 | 表面処理 |
|---|---|---|
| 水平エレメント BHAG | スチールアングル：SS400 ボルト・ナット：SS400 防振プレート：NBR |
スチールアングル：塗装 ボルト・ナット：亜鉛めっき |
特長
-
■水平方向の振動減衰用に用います。
■大きな振動時の水平方向のストッパーとしても用いることができます。
【耐熱温度】ｰ20°～＋80°
製品構成
BHAG16スチールアングル、レベリングエレメント（BNV115P5タイプ）、M16×150ネジ3個、M16プラグ
BHAG20スチールアングル、レベリングエレメント（BNV115P5タイプ）、M20×150ネジ3個、M20プラグ
付属のネジ、プラグは、アンカー用です。
防振プレートは、B5が用いられています。

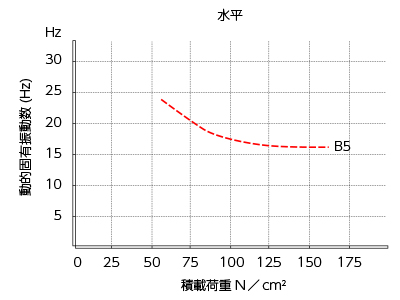

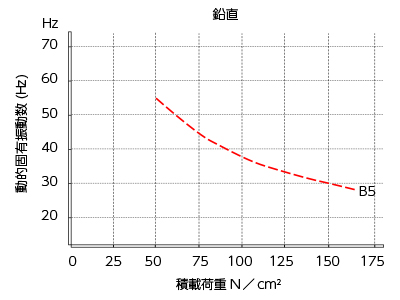

特性グラフ
