【廃番】レベリングブロックD型
E-9123
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. | A | B | C | D | E | F | G | H | I | J | K |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 902103 | D10 | 330 | 150 | 150 | 5 | 282 | 48 | 70 | 50 | 11/4-7UNC | 50-121.5 | 4゜ |
特長
-
■NBKのD型レベリングブロックは、大型機械、超大型定盤の据付に最適です。
■耐荷重(100kN)が大きい。
使用方法
任意の高さにする場合は、多めに下降させ上昇させながら調整してください。

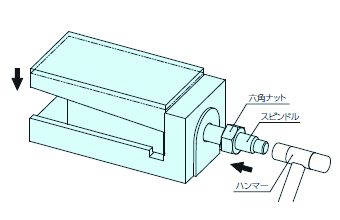

①下げ方
六角ナットを緩め、本体と隙間を作ります。スピンドルの端面をハンマー等で叩くと下降します。

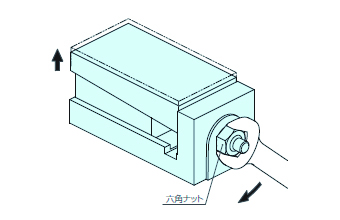

②上げ方
六角ナットを締め付けると上昇します。
