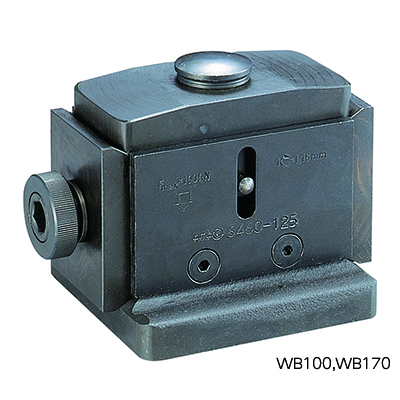

ウェッジブロック
E-9437
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
| オーダーNo. | No. | 許容荷重 kN |
高さ | 高さ(付属プレート取外し時) | ストローク (揚程) |
1回転当たりの レベル調整量 |
質量 kg |
質量kg (付属プレート取外し時) |
価格 | 在庫設定 | 在庫情報 | 製品BOX | CAD | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 最低 | 最高 | 最低 | 最高 | DXF | STEP | |||||||||||
| 915930 | WB50 | 40 | 65.3 | 78 | 60 | 73 | 12.7 | 0.86 | 1.7 | 1.3 | 117,000 | 在庫 | 在庫〇 | 追加 |
|
|
| 915931 | WB100 | 100 | 110 | 135 | - | - | 25 | 1.16 | 8.6 | - | 250,000 | 在庫 | 在庫△ | 追加 |
|
|
| 915932 | WB170 | 250 | 180 | 200 | - | - | 20 | 2.02 | 23.8 | - | 655,000 | 在庫 | 在庫△ | 追加 |
|
|
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. | A | A (付属プレート取外し時) |
B | B (付属プレート取外し時) |
C | D | D (付属プレート取外し時) |
E | F |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 915930 | WB50 | 55.3 | 50 | 68 | 63 | 40 | 63 | 48 | 63 | 13 | |
| 915931 | WB100 | 100 | - | 125 | - | 60 | 115 | - | 125 | 24 | |
| 915932 | WB170 | 170 | - | 190 | - | 80 | 145 | - | 175 | 36 |
材質・熱処理・表面処理
| 名称 | 材質 |
|---|---|
| ウェッジブロック | WB50：S45C(本体) WB100･170：FCD450(本体) |
特長
-
■一体構造品のため施工段取り時の作業性が向上します。
■点で受ける仕様のため、受け面の形状の影響を最小に抑えて操作ができます。
【用途】
■基礎固定が不要な各種機械や装置。測定や組付を目的とした完成品や素材部品。測定・組付用定盤のレベル調整。
■機械加工を目的とした素材部品のレベル調整。
