【廃番】マイクロサイドクランプ
E-1198
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
| オーダー № |
№ | アタッチメント タイプ |
本体タイプ | 最大操作トルク N･m |
最大締付力 kN |
質量kg | 価格 | 在庫設定 | 在庫情報 | 製品BOX | CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DXF | STEP | |||||||||||
| 132012 | MS1F35L14-B150 | フラット | フラット | 10 | 3.5 | 0.034 | 17,600 | 廃番 | お問合わせ | 追加 |
|
|
| 132013 | MS1F35L14-B151 | グリップ | フラット | 10 | 3.5 | 0.034 | 17,900 | 廃番 | お問合わせ | 追加 |
|
|
| 132014 | MS1R35L14-B150 | フラット | グリップ | 10 | 3.5 | 0.034 | 20,200 | 廃番 | お問合わせ | 追加 |
|
|
| 132015 | MS1R35L14-B151 | グリップ | グリップ | 10 | 3.5 | 0.034 | 20,500 | 廃番 | お問合わせ | 追加 |
|
|
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダー № |
№ |
|---|---|---|
| 132012 | MS1F35L14-B150 | |
| 132013 | MS1F35L14-B151 | |
| 132014 | MS1R35L14-B150 | |
| 132015 | MS1R35L14-B151 |
本体 仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
アタッチメント 仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
材質・熱処理・表面処理
| 名称 | 熱処理 | 表面処理 |
|---|---|---|
| 【廃番】マイクロサイドクランプ | 焼入れHV650以上 | 黒染め |
特長
-
■省スペースで小物ワークのクランプができます。（多数個取りジグに最適です。）
■ワークに合わせてアタッチメントを選択できます。
[付属品]取付け用ボルト

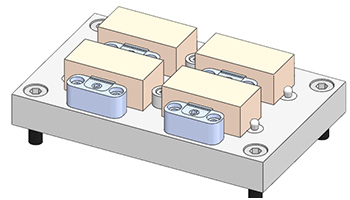

使用例
使用方法

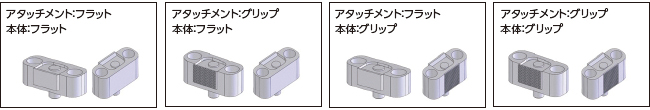

■アタッチメントタイプ、本体タイプについて

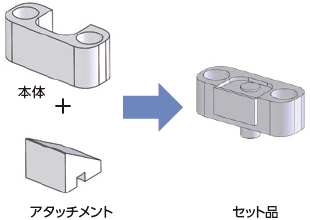

パーツ毎の購入も可能ですが、セット品での購入がお得となります。
取付方法
■取付加工図
■注意事項
4KN以上のクランプ力でご使用される場合は、ベース側に溝を設け、背面を当ててご使用をお願いします。(溝深さ1㎜以上)
