フットジャッキ（アジャスタ）とは

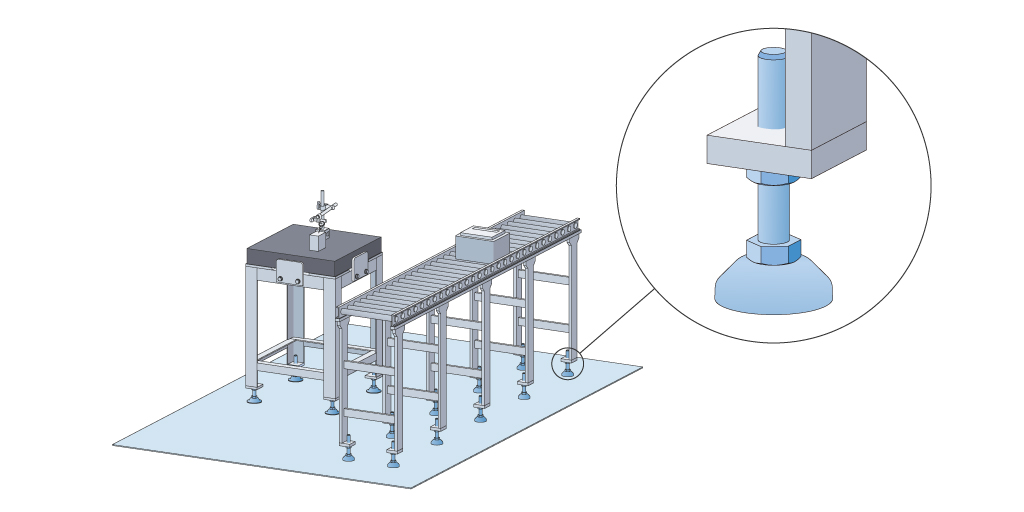

フットジャッキ（アジャスタ）とは機械／装置の脚や底部に取り付けて高さ調整や水平を保持するレベリングエレメントです

フットジャッキ（アジャスタ）の使用により、床の勾配を吸収したりガタツキをなくしたりすることで、機械・装置を水平に保つことができます。
工作機械や食品用機械、包装機械、精密測定機等の機械、コンベアやウェイトチェッカー等幅広い範囲で使用されています。

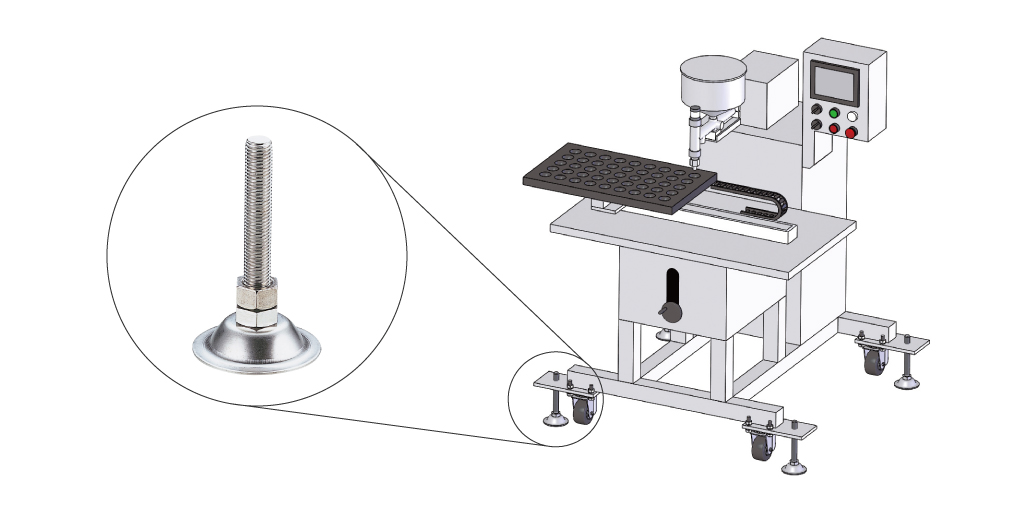

食品用機械

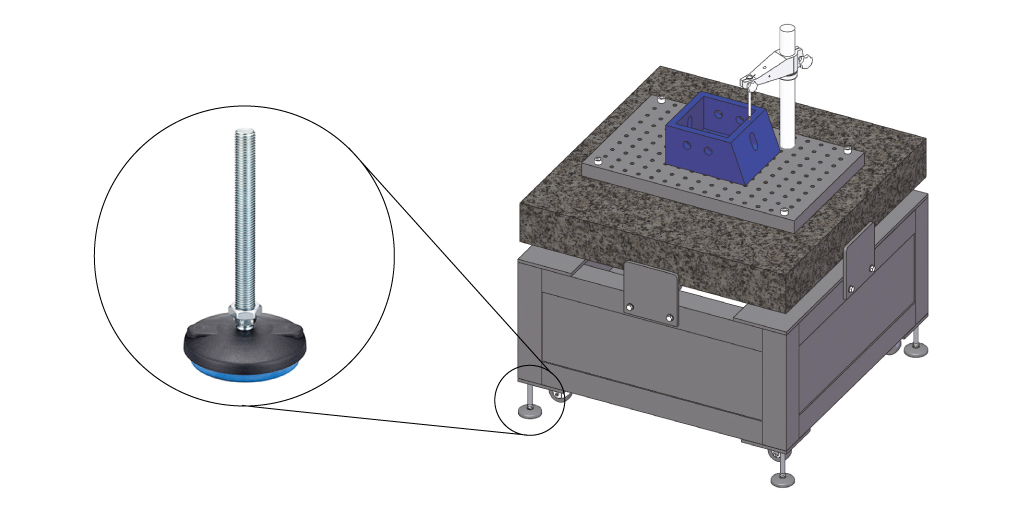

精密測定機

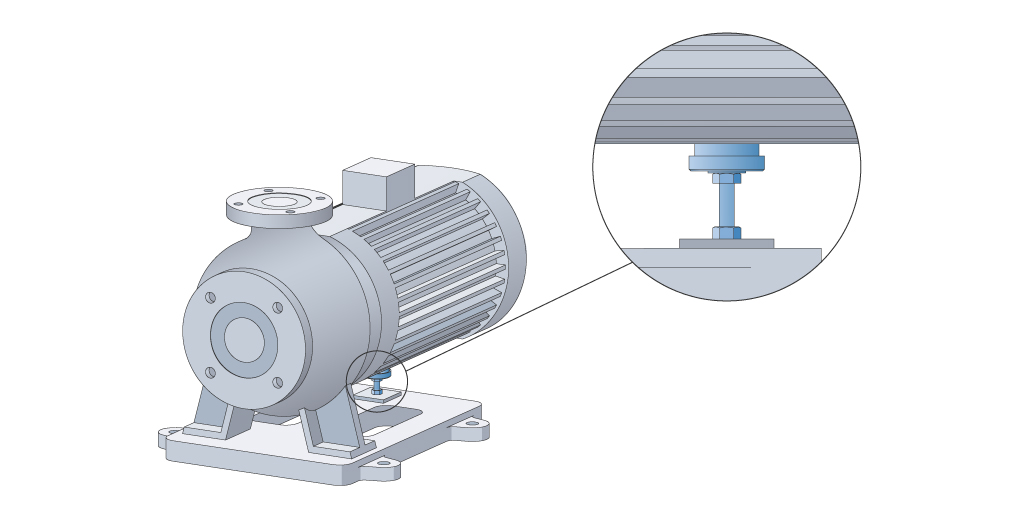

ポンプやギヤードモーターなど
コンベア

フットジャッキ（アジャスタ）の種類と特長

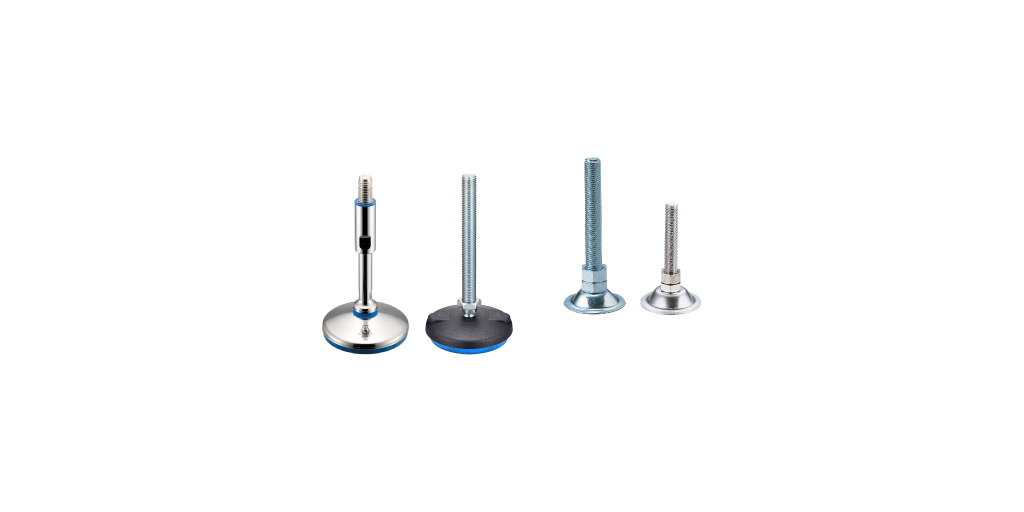

フットジャッキ（アジャスタ）は使用環境や目的に合わせた材質、形状、機能別に多くのラインナップがあります。
ここではナベヤ製品のラインナップをもとにそれぞれの特長や構成理由などを分かりやすく解説しています。

構成

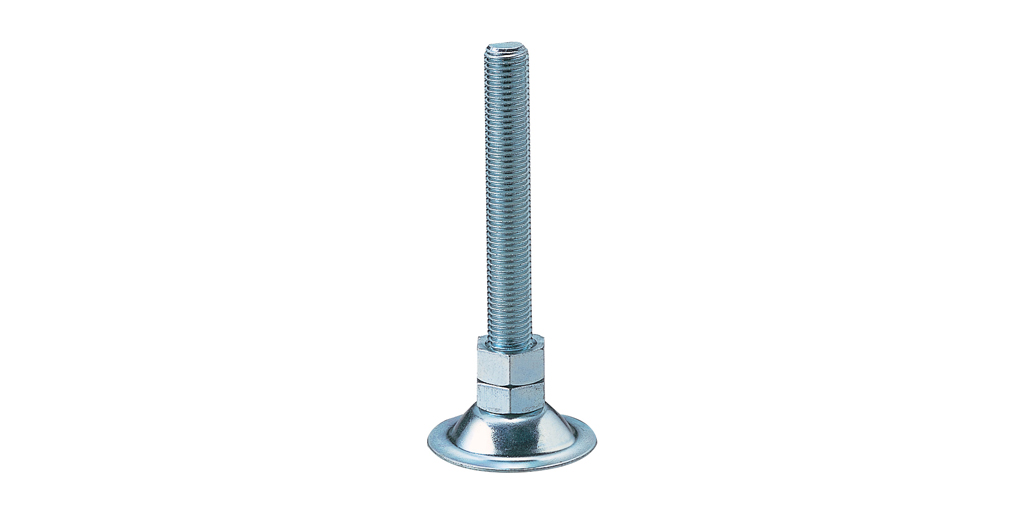

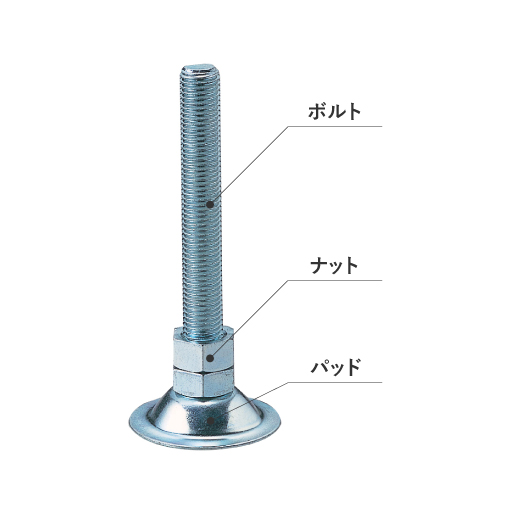

右記の構成図は製造業の現場で最も多く使用されている一般的なフットジャッキの構成です。
主に３つの部品から構成されており、それぞれ以下の役割があります。

ボルト

回転運動を上下の直線運動に変換し、荷重を支えながら高さを微調整する。

ナット

調整用ナットでボルトを回転させ、ロックナットで調整後の高さを固定する。

パッド

接地面に荷重を安定して分散する。

ナベヤは、様々な設置環境や用途・目的で使用できるように、材質や機能のバリエーションが豊富にあります。
以降の解説を設計時の参考にしていただけますと幸いです。

材質の種類

フットジャッキ（アジャスタ）は、製品ラインナップごとに構成部品がそれぞれ異なる材質で組み合わさっています。
ボルト・ナット部は、荷重を支えるために鉄またはステンレスになっており、錆を嫌う環境などで使い分けができます。
パッド部は、荷重を分散するために鉄／ステンレス／樹脂のいずれかとなっており、床の仕様／機械重量／錆を嫌う環境などで使い分けができます。
また、パッド部の底面に滑り止めや、防振のためにゴムや防振パッドを接着したものもあります。
下記の目的・使用環境に合わせた組み合わせ一覧を参考にしてください。

▼ボルト・ナット部×パッド部　組み合わせ一覧

鉄×鉄

コンクリートフロア面への設置に。
機械/装置の重量が大きく、ジャッキに剛性が必要な場合に最適です。
鉄×樹脂

樹脂系床材で施工されたフロア面への設置でも傷が付きにくい素材です。
比較的重量が小さな機械/装置に最適です。
ステンレス×樹脂

樹脂系床材で施工されたフロア面への設置でも傷が付きにくい素材です。
錆を嫌う環境に最適です。
ステンレス×ステンレス

コンクリートフロア面の設置に。
錆を嫌う環境に最適です。
機械/装置の重量が大きくジャッキに剛性が必要な場合にも最適です。
鉄×防振パッド

幅広い重量に対応。
外部から伝達する振動や内部で発生する振動を減衰します。

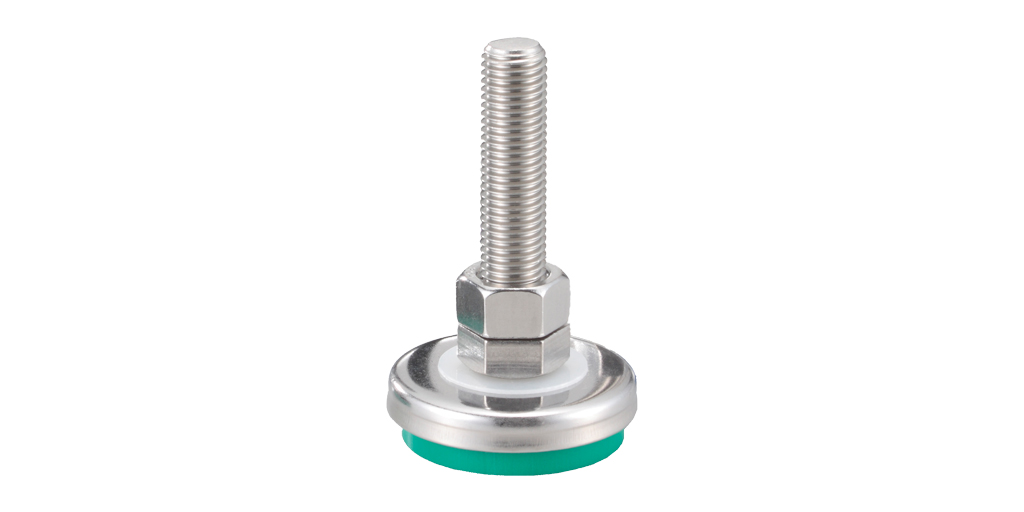

ステンレス×防振パッド

幅広い重量に対応。
外部から伝達する振動や内部で発生する振動を減衰します。
錆を嫌う環境に最適です。

さまざまな付加機能

フットジャッキ（アジャスタ）は、製品ラインナップごとに様々な機能が付加されています。
ここでは、機能とその使い分けについてわかりやすく解説しています。

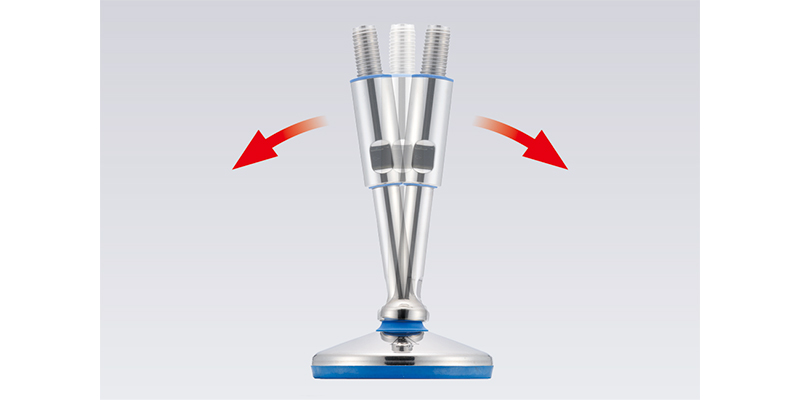

床勾配の吸収

床勾配を吸収し設置が可能なため、水はけのよい勾配付きの床やコンクリート施工による勾配などの傾斜面でも、装置を水平に保つことができます。
対象：ハイジェニック仕様／防振フットジャッキ／FPK／FAJ／FAJK／FAK／FAS／FPJ／FPJK／FPK／FPS

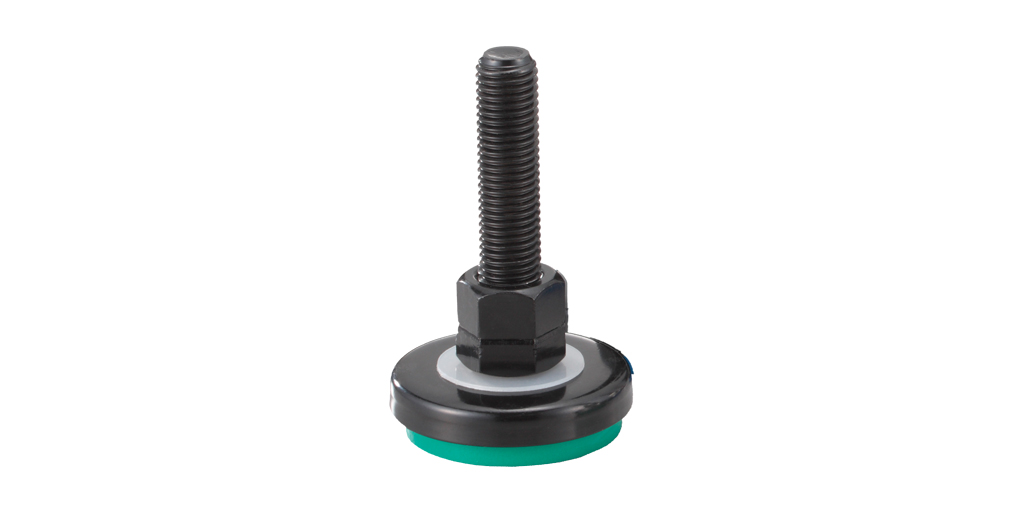

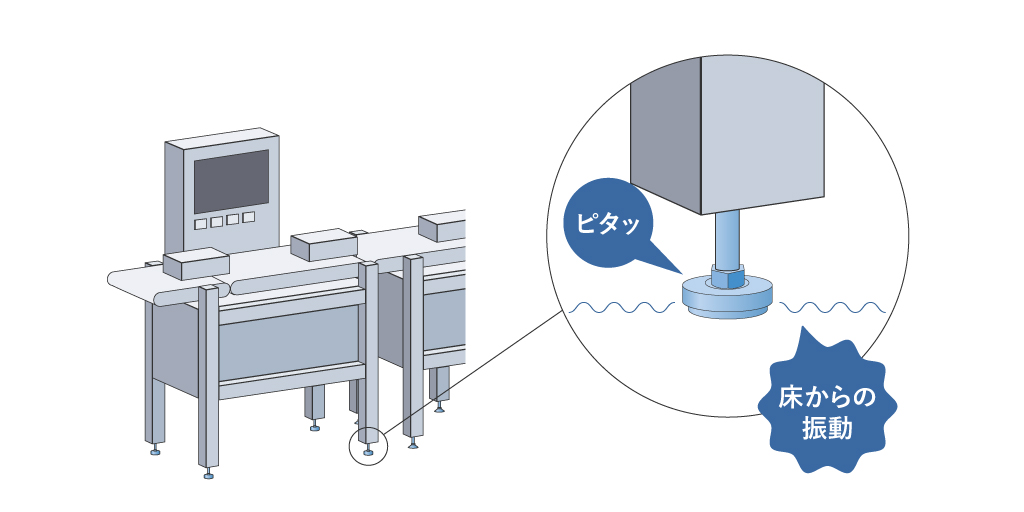

振動減衰

パッド底面の防振パッドで、外部からの振動や装置内部からの振動を減衰します。高精度な検査や加工を行う装置の振動対策に最適です。
床への転写がないもの、クリープが少ないもの、減衰特性が異なるものなどさまざまあります。
対象：防振フットジャッキ／FPK

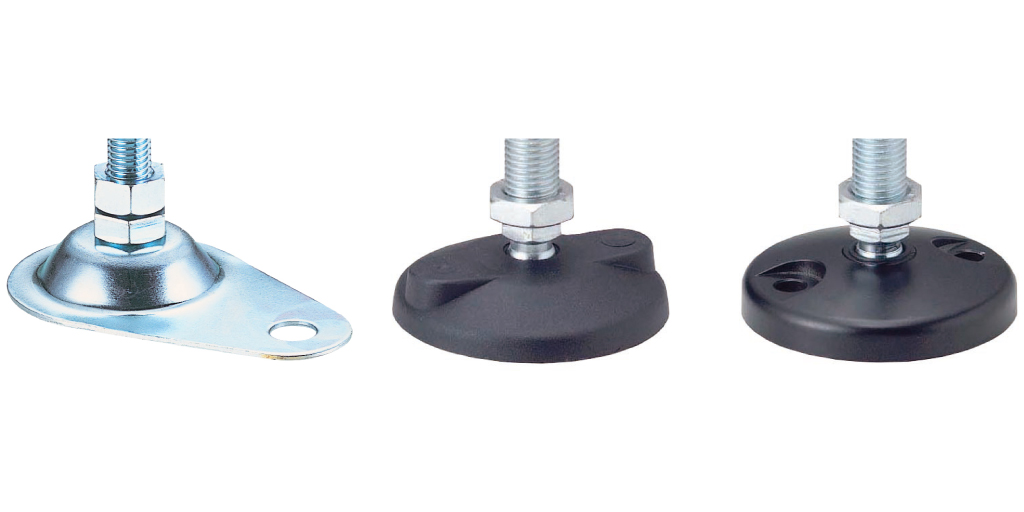

耐震

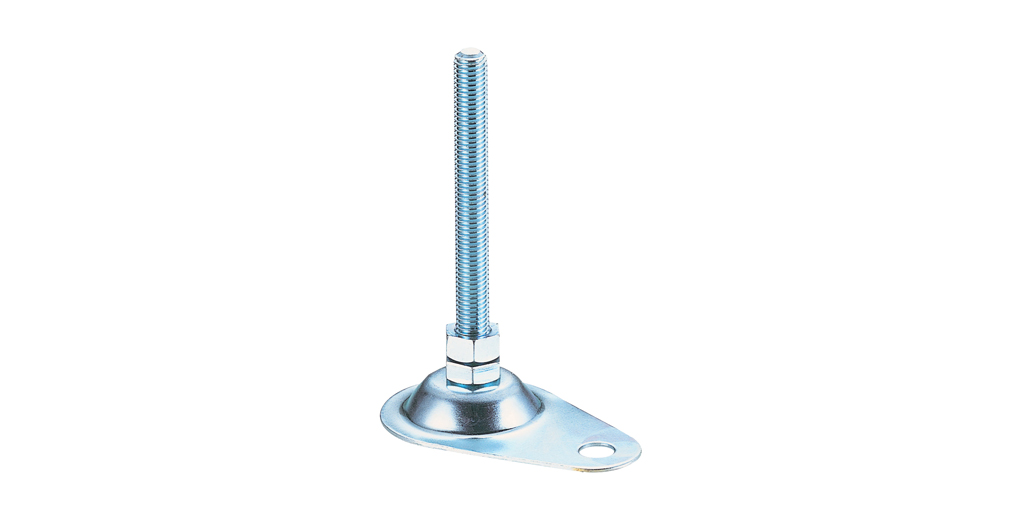

パッド部の穴や溝により、床へアンカーボルトを施工して固定ができるため、地震や稼働時の衝撃による装置の転倒やズレを防止できます。

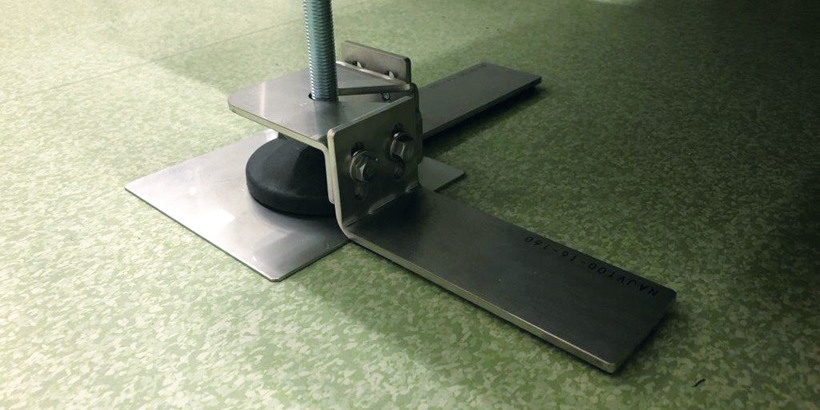

また、樹脂系床素材で施工された床ではアンカー施工せずに、ブラケットで接着する方法もあります。
対象：FAJK／FAK／FJK／FPJK／FPK

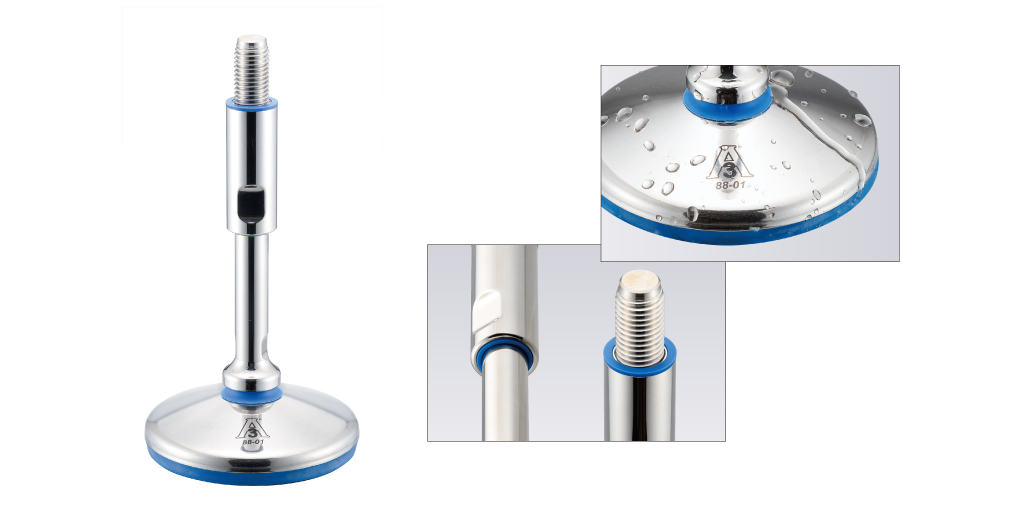

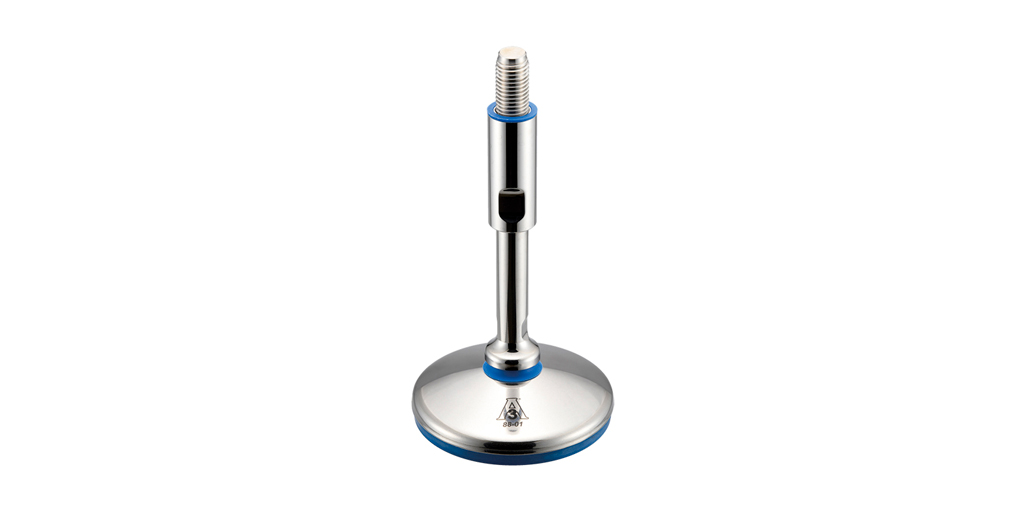

クリーン環境対応（ハイジェニック仕様）

ハイジェニック仕様のフットジャッキ（アジャスタ）は設備の下部も清掃できる嵩上げ構造で、耐食性・耐薬性に優れた材質のため長期間にわたり衛生環境の維持ができます。
また、洗浄液や水、異物などが侵入しにくい清掃性に優れた形状のためクリーン環境に最適です。
対象：ハイジェニック仕様

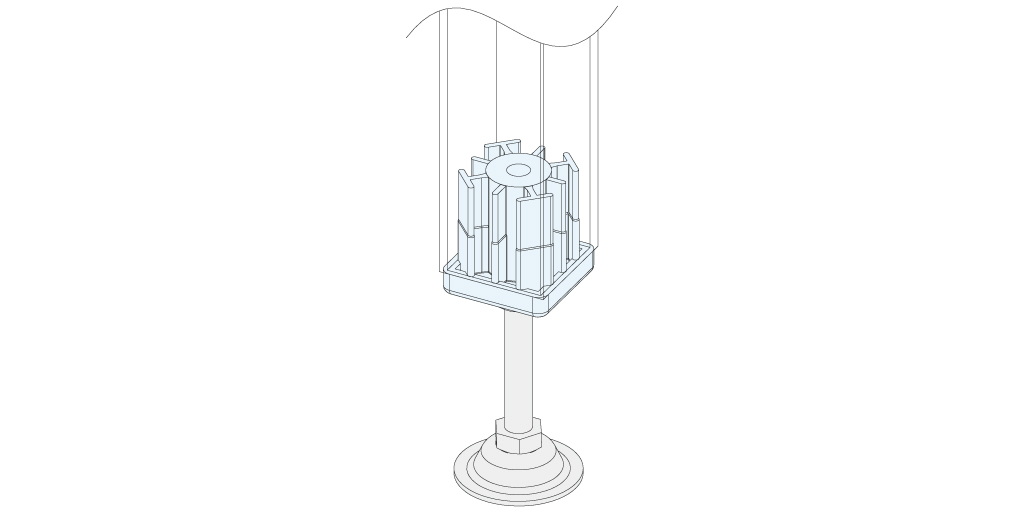

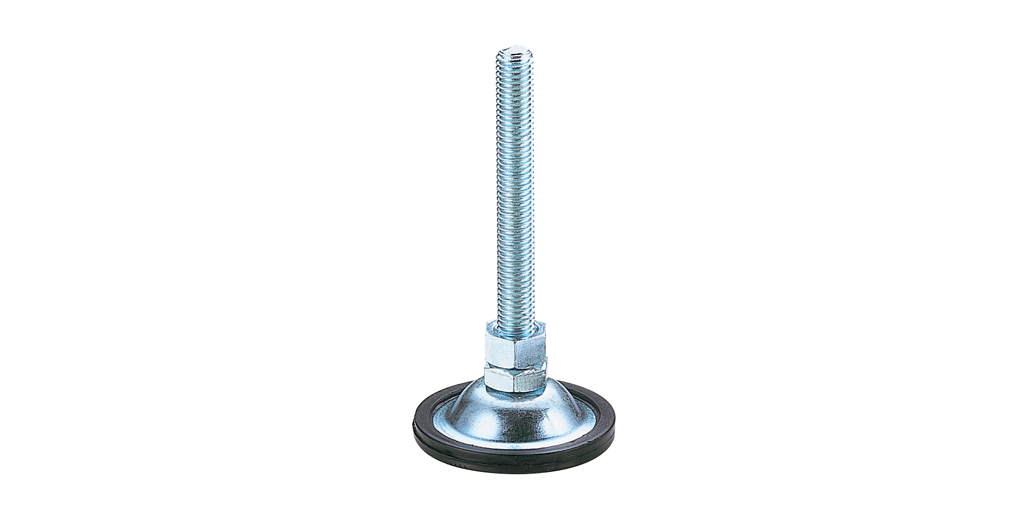

組付けや運搬の作業性を考慮

ベース底部にボルト部を接合する六角ナットや十字目、六角穴が施してあり、電動工具等で素早く組付けができます。
また、キャスターとジャッキを一体化した構造のもので、移設や運搬の頻度が多い作業環境に最適な製品もあります。
六角ナット・十字穴付き対象：FJ／FJB／FJC／FJK／FJR
キャスター付き対象：CFJ
