RoHS対応

フットジャッキFJR型(ラバー付タイプ)

E-9666

  • 9666FJR.jpg

  • 9666FJR.jpg

仕様/価格

オーダーNo. No. ネジ径 ネジ長 耐荷重kN 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
934260 FJR08050 M8x1.25 50 4 60 750 在庫 在庫〇 追加 DL DL
934261 FJR08100 M8x1.25 100 4 80 790 在庫 在庫〇 追加 DL DL
934262 FJR12050 M12x1.75 50 5 140 960 在庫 在庫〇 追加 DL DL
934263 FJR12100 M12x1.75 100 5 180 960 在庫 在庫〇 追加 DL DL
934264 FJR12120 M12x1.75 120 5 190 970 在庫 在庫〇 追加 DL DL
934265 FJR12150 M12x1.75 150 5 210 1,200 在庫 在庫〇 追加 DL DL
934266 FJR16065 M16x2 65 6 280 1,310 在庫 在庫〇 追加 DL DL
934267 FJR16100 M16x2 100 6 320 1,310 在庫 在庫〇 追加 DL DL
934268 FJR16130 M16x2 130 6 360 1,350 在庫 在庫〇 追加 DL DL
934269 FJR16150 M16x2 150 6 390 1,400 在庫 在庫〇 追加 DL DL
934270 FJR16180 M16x2 180 6 430 1,490 在庫 在庫〇 追加 DL DL
934271 FJR12100S M12x1.75 100 6 180 2,220 在庫 在庫〇 追加 DL DL
934272 FJR12120S M12x1.75 120 6 190 2,260 在庫 在庫△ 追加 DL DL
940471 FJR12150S M12x1.75 150 6 210 2,420 在庫 在庫〇 追加 DL DL
934273 FJR16100S M16x2 100 6 320 3,550 在庫 在庫〇 追加 DL DL
934274 FJR16130S M16x2 130 6 360 3,620 在庫 在庫〇 追加 DL DL
940476 FJR16150S M16x2 150 6 390 4,130 在庫 在庫〇 追加 DL DL
934275 FJR16180S M16x2 180 6 430 4,830 在庫 在庫〇 追加 DL DL

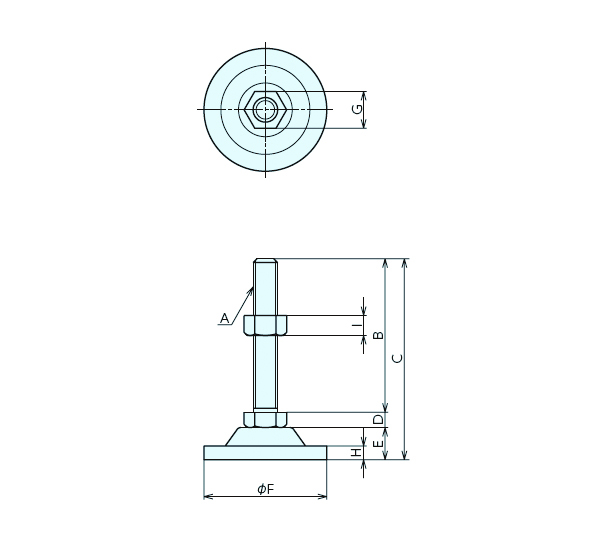

寸法図・サイズ表

寸法図・サイズ表

選択 オーダーNo. No. A（並目） B C D E F G H I
934260 FJR08050 M8x1.25 50 67.5 5.5 12 39 13 5 6.5
934261 FJR08100 M8x1.25 100 117.5 5.5 12 39 13 5 6.5
934262 FJR12050 M12x1.75 50 76 8 18 62 19 7 10
934263 FJR12100 M12x1.75 100 126 8 18 62 19 7 10
934264 FJR12120 M12x1.75 120 146 8 18 62 19 7 10
934265 FJR12150 M12x1.75 150 176 8 18 62 19 7 10
934266 FJR16065 M16x2 65 98 10 23 80 24 9 13
934267 FJR16100 M16x2 100 133 10 23 80 24 9 13
934268 FJR16130 M16x2 130 163 10 23 80 24 9 13
934269 FJR16150 M16x2 150 183 10 23 80 24 9 13
934270 FJR16180 M16x2 180 213 10 23 80 24 9 13
934271 FJR12100S M12x1.75 100 126 8 18 62 19 7 10
934272 FJR12120S M12x1.75 120 146 8 18 62 19 7 10
940471 FJR12150S M12x1.75 150 176 8 18 62 19 7 10
934273 FJR16100S M16x2 100 133 10 23 80 24 9 13
934274 FJR16130S M16x2 130 163 10 23 80 24 9 13
940476 FJR16150S M16x2 150 183 10 23 80 24 9 13
934275 FJR16180S M16x2 180 213 10 23 80 24 9 13

材質・熱処理・表面処理

名称 材質 表面処理
フットジャッキFJR型(ラバー付タイプ) FJR
ボルト・ナット：SS400相当、受皿：SS圧延鋼板
底部：M8 ポリ塩化ビニール、M12,M16 プラスティック
FJR-S
ボルト・ナット：SUS304相当、受皿：SUS304鋼板
底部：M8 ポリ塩化ビニール、M12,M16 プラスティック		 FJR：三価クロメート　FJR-S：パシペート

特長

■ラバー付のため、フロアーに傷をつけず、スベリ止め効果もあります。
■ベース底部に六角ナットを圧入してあり、インパクトレンチ等で素早く組付ができます。
■ラバーは、耐液性(ガソリン・灯油・酸・アルカリ)があり、-22℃から100℃で使用できます。
