RoHS対応

フットジャッキFJK型(固定タイプ)

E-9666

  • 9666FJK.jpg

  • 9666FJK.jpg

仕様/価格

オーダーNo. No. ネジ径 ネジ長 耐荷重kN 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
934282 FJK12050 M12x1.75 50 5 200 1,170 在庫 在庫〇 追加 DL DL
934283 FJK12100 M12x1.75 100 5 230 1,190 在庫 在庫〇 追加 DL DL
934284 FJK12120 M12x1.75 120 5 245 1,200 在庫 在庫〇 追加 DL DL
934285 FJK12150 M12x1.75 150 5 270 1,410 在庫 在庫〇 追加 DL DL
934286 FJK16065 M16x2 65 5 290 1,510 在庫 在庫〇 追加 DL DL
934287 FJK16100 M16x2 100 5 330 1,530 在庫 在庫〇 追加 DL DL
934288 FJK16130 M16x2 130 5 370 1,600 在庫 在庫〇 追加 DL DL
934289 FJK16150 M16x2 150 5 400 1,670 在庫 在庫〇 追加 DL DL
934290 FJK16180 M16x2 180 5 440 1,730 在庫 在庫〇 追加 DL DL
934291 FJK12100S M12x1.75 100 5 230 3,540 在庫 在庫〇 追加 DL DL
934292 FJK12120S M12x1.75 120 5 245 3,610 在庫 在庫〇 追加 DL DL
940474 FJK12150S M12x1.75 150 5 270 3,720 在庫 在庫〇 追加 DL DL
934293 FJK16100S M16x2 100 5 330 4,750 在庫 在庫〇 追加 DL DL
934294 FJK16130S M16x2 130 5 370 4,820 在庫 在庫〇 追加 DL DL
940475 FJK16150S M16x2 150 5 400 5,350 在庫 在庫〇 追加 DL DL
934295 FJK16180S M16x2 180 5 440 5,950 在庫 在庫〇 追加 DL DL

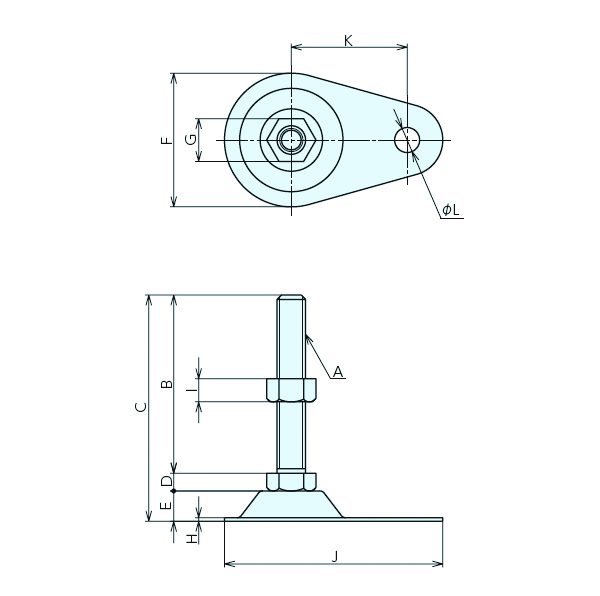

寸法図・サイズ表

選択 オーダーNo. No. A（並目） B C D E F G H I J K L
934282 FJK12050 M12x1.75 50 75 8 17 75 19 2 10 120 65 14
934283 FJK12100 M12x1.75 100 125 8 17 75 19 2 10 120 65 14
934284 FJK12120 M12x1.75 120 145 8 17 75 19 2 10 120 65 14
934285 FJK12150 M12x1.75 150 175 8 17 75 19 2 10 120 65 14
934286 FJK16065 M16x2 65 92 10 17 75 24 2 13 120 65 14
934287 FJK16100 M16x2 100 127 10 17 75 24 2 13 120 65 14
934288 FJK16130 M16x2 130 157 10 17 75 24 2 13 120 65 14
934289 FJK16150 M16x2 150 177 10 17 75 24 2 13 120 65 14
934290 FJK16180 M16x2 180 207 10 17 75 24 2 13 120 65 14
934291 FJK12100S M12x1.75 100 125 8 17 75 19 2 10 120 65 14
934292 FJK12120S M12x1.75 120 145 8 17 75 19 2 10 120 65 14
940474 FJK12150S M12x1.75 150 175 8 17 75 19 2 10 120 65 14
934293 FJK16100S M16x2 100 127 10 17 75 24 2 13 120 65 14
934294 FJK16130S M16x2 130 157 10 17 75 24 2 13 120 65 14
940475 FJK16150S M16x2 150 177 10 17 75 24 2 13 120 65 14
934295 FJK16180S M16x2 180 207 10 17 75 24 2 13 120 65 14

材質・熱処理・表面処理

名称 材質 表面処理
フットジャッキFJK型(固定タイプ) FJK
ボルト・ナット：SS400相当、受皿：SS圧延鋼板
FJK-S
ボルト・ナット：SUS304相当、受皿：SUS304鋼板		 FJK：三価クロメート　FJK-S：パシペート

特長

■ベース底部に六角ナットを圧入してあり、インパクトレンチ等で素早く組付ができます。
■アンカーボルトにより固定できます。
