防振フットジャッキ

E-9941

仕様・価格

オーダーNo. No. 許容荷重kN 質量(g) 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
100933 BFJ08060-017 0.09~0.17 70 1,320 × 在庫〇 追加 DL DL
100934 BFJ12070-032 0.17~0.32 150 1,620 × 在庫〇 追加 DL DL
100935 BFJ12070-060 0.32~0.60 150 1,620 × 入荷予定 追加 DL DL
100936 BFJ12070-135 0.70~1.35 150 1,660 × 在庫〇 追加 DL DL
100937 BFJ16070-045 0.25~0.45 250 2,320 × 在庫〇 追加 DL DL
100938 BFJ16070-090 0.45~0.90 250 2,400 × 在庫△ 追加 DL DL
100939 BFJ16070-200 1.00~2.00 250 2,710 × 在庫〇 追加 DL DL
101984 BFJ20100-045 0.25~0.45 400 2,570 × 在庫△ 追加 DL DL
101985 BFJ20100-090 0.45~0.90 400 2,570 × 在庫〇 追加 DL DL
101986 BFJ20100-200 1.00~2.00 400 2,570 × 入荷予定 追加 DL DL
101987 BFJ08060S-017 0.09~0.17 70 2,230 × 在庫〇 追加 DL DL
101988 BFJ12070S-030 0.16~0.30 150 2,870 × 在庫〇 追加 DL DL
101989 BFJ12070S-060 0.31~0.60 150 2,870 × 在庫△ 追加 DL DL
101990 BFJ12070S-135 0.70~1.35 150 2,870 × 在庫〇 追加 DL DL
101991 BFJ16070S-045 0.23~0.45 260 4,450 × 在庫△ 追加 DL DL
101992 BFJ16070S-085 0.45~0.85 260 4,450 × 在庫〇 追加 DL DL
101993 BFJ16070S-195 1.00~1.95 260 4,450 × 在庫△ 追加 DL DL
101994 BFJ20100S-045 0.23~0.45 420 4,990 × 在庫△ 追加 DL DL
101995 BFJ20100S-085 0.45~0.85 420 4,990 × 在庫△ 追加 DL DL
101996 BFJ20100S-195 1.00~ 1.95 420 4,990 × 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A(並目) B C D E F G
100933 BFJ08060-017 M8X1.25 60 81 5.5 15.5 40 13
100934 BFJ12070-032 M12X1.75 70 93.5 8 15.5 50 19
100935 BFJ12070-060 M12X1.75 70 93.5 8 15.5 50 19
100936 BFJ12070-135 M12X1.75 70 93.5 8 15.5 50 19
100937 BFJ16070-045 M16X2.0 70 96.5 10 16.5 60 24
100938 BFJ16070-090 M16X2.0 70 96.5 10 16.5 60 24
100939 BFJ16070-200 M16X2.0 70 96.5 10 16.5 60 24
101984 BFJ20100-045 M20X2.5 100 130.5 13 17.5 60 30
101985 BFJ20100-090 M20X2.5 100 130.5 13 17.5 60 30
101986 BFJ20100-200 M20X2.5 100 130.5 13 17.5 60 30
101987 BFJ08060S-017 M8X1.25 60 81 5.5 15.5 40 13
101988 BFJ12070S-030 M12X1.75 70 94.5 8 16.5 50 19
101989 BFJ12070S-060 M12X1.75 70 94.5 8 16.5 50 19
101990 BFJ12070S-135 M12X1.75 70 94.5 8 16.5 50 19
101991 BFJ16070S-045 M16X2.0 70 97.5 10 17.5 60 24
101992 BFJ16070S-085 M16X2.0 70 97.5 10 17.5 60 24
101993 BFJ16070S-195 M16X2.0 70 97.5 10 17.5 60 24
101994 BFJ20100S-045 M20X2.5 100 131.5 13 18.5 60 30
101995 BFJ20100S-085 M20X2.5 100 131.5 13 18.5 60 30
101996 BFJ20100S-195 M20X2.5 100 131.5 13 18.5 60 30

材質・熱処理・表面処理

名称 材質 表面処理
防振フットジャッキ BFJ:SS400
BFJ-S:SUS304
パッド:ポリウレタン製防振パッド
BFJ:電着塗装
BFJ-S:電解研磨

特長

■レベル調整機構と防振機能を備えたフットジャッキです。
■ゴムパッドの製品と比較して高性能です。耐溶液性にも優れ、床への転写もありません。
■ボルトはフレキシブル接続になっていますので、床面の傾斜を吸収することができます。
■対象とする振動周波数、機械の種類、重量に合わせて3種類のパッドを使用しています。

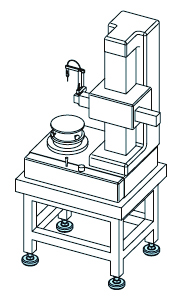

使用例

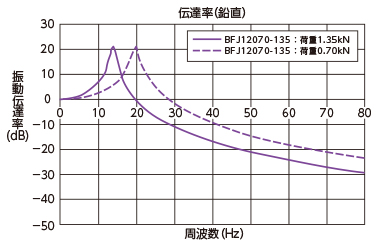

伝達特性グラフ







プレート別特性データ

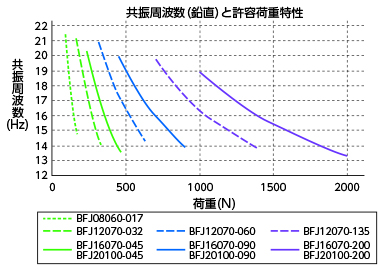

BFJ

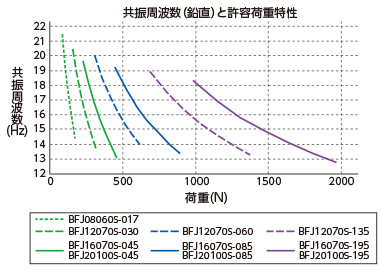

BFJ-S





注意事項

レベル調整後、ナットを締めてジャッキを固定してご使用ください。固定されていないと、性能が発揮されないことがあります。

選定ナビ

特性グラフの確認

使用環境に条件を入力していただくことで、特性グラフを確認することができます。

1.支持荷重(1点あたり)

除振・防振製品1個にかかる荷重を入力してください。

kg N

2.対象振動周波数

低減したい振動周波数(低い方)を入力してください。

Hz

3.振動伝達率

対象周波数の振動を何倍にするか選択してください。

選定件数:-

以下の「選定結果を見る」から最適な機種を選択して下さい
