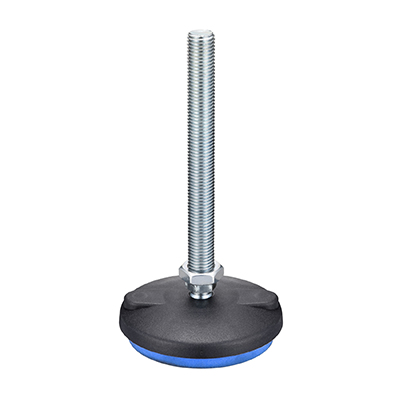

防振フットジャッキFPK型

E-1439

  • 防振フットジャッキFPK型 PIC1

  • 防振フットジャッキFPK型 PIC1

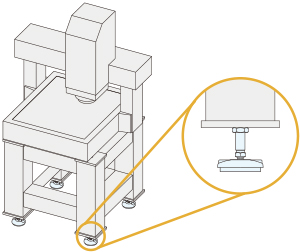

防振フットジャッキFPK型は、振動を発生する装置や振動の影響を受けやすい装置の脚部に取り付けて使用します。

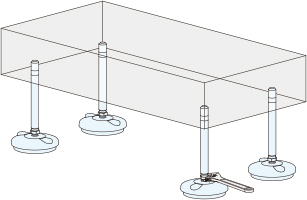

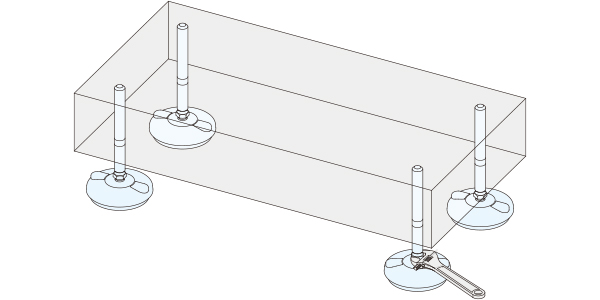

装置の水平調整（レベリング）を行いながら、伝わる振動を効果的に減衰します。

仕様・価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 許容荷重 kN 許容荷重 kgf 固有振動数
Hz※		 対応周波数
※		 質量g 価格 在庫設定 在庫情報 製品BOX CAD
最小 最大 最小 最大 DXF STEP
170589 BFPK08040-200 1 1.8 100 185 14 28～ 0.23 11,600 × お問合わせ 追加 DL DL
170590 BFPK08080-200 1 1.8 100 185 14 28～ 0.23 11,600 × お問合わせ 追加 DL DL
170591 BFPK08040-400 1.8 3.6 185 363 14 28～ 0.23 11,900 × お問合わせ 追加 DL DL
170592 BFPK08080-400 1.8 3.6 185 363 14 28～ 0.23 11,900 × お問合わせ 追加 DL DL
170954 BFPK10045-400 1.8 3.6 185 363 14 28～ 0.24 12,000 × お問合わせ 追加 DL DL
170955 BFPK10070-400 1.8 3.6 185 363 14 28～ 0.25 12,100 × お問合わせ 追加 DL DL
170956 BFPK10090-400 1.8 3.6 185 363 14 28～ 0.26 12,300 × お問合わせ 追加 DL DL
170957 BFPK10125-400 1.8 3.6 185 363 14 28～ 0.28 12,500 × お問合わせ 追加 DL DL
170958 BFPK10150-400 1.8 3.6 185 363 14 28～ 0.29 12,800 × お問合わせ 追加 DL DL
170593 BFPK10045-500 3.6 5 363 510 16 32～ 0.24 12,800 × お問合わせ 追加 DL DL
170594 BFPK10070-500 3.6 5 363 510 16 32～ 0.25 12,900 × お問合わせ 追加 DL DL
170595 BFPK10090-500 3.6 5 363 510 16 32～ 0.26 13,100 × お問合わせ 追加 DL DL
170596 BFPK10125-500 3.6 5 363 510 16 32～ 0.28 13,300 × お問合わせ 追加 DL DL
170597 BFPK10150-500 3.6 5 363 510 16 32～ 0.29 13,600 × お問合わせ 追加 DL DL
170959 BFPK12045-400 1.8 3.6 185 363 14 28～ 0.25 12,200 × お問合わせ 追加 DL DL
170960 BFPK12066-400 1.8 3.6 185 363 14 28～ 0.27 12,300 × お問合わせ 追加 DL DL
170961 BFPK12100-400 1.8 3.6 185 363 14 28～ 0.29 12,500 × お問合わせ 追加 DL DL
170962 BFPK12125-400 1.8 3.6 185 363 14 28～ 0.3 12,700 × お問合わせ 追加 DL DL
170963 BFPK12150-400 1.8 3.6 185 363 14 28～ 0.32 13,000 × お問合わせ 追加 DL DL
170598 BFPK12045-500 3.6 5 363 510 16 32～ 0.25 13,000 × お問合わせ 追加 DL DL
170599 BFPK12066-500 3.6 5 363 510 16 32～ 0.27 13,100 × お問合わせ 追加 DL DL
170600 BFPK12100-500 3.6 5 363 510 16 32～ 0.29 13,300 × お問合わせ 追加 DL DL
170601 BFPK12125-500 3.6 5 363 510 16 32～ 0.3 13,500 × お問合わせ 追加 DL DL
170602 BFPK12150-500 3.6 5 363 510 16 32～ 0.32 13,800 × お問合わせ 追加 DL DL
170964 BFPK16066-400 1.8 3.6 185 363 14 28～ 0.32 12,900 × お問合わせ 追加 DL DL
170965 BFPK16100-400 1.8 3.6 185 363 14 28～ 0.36 13,000 × お問合わせ 追加 DL DL
170966 BFPK16125-400 1.8 3.6 185 363 14 28～ 0.39 13,200 × お問合わせ 追加 DL DL
170967 BFPK16150-400 1.8 3.6 185 363 14 28～ 0.42 13,400 × お問合わせ 追加 DL DL
170968 BFPK16200-400 1.8 3.6 185 363 14 28～ 0.49 13,700 × お問合わせ 追加 DL DL
170603 BFPK16066-600 3.6 6 363 612 15 30～ 0.32 13,400 × お問合わせ 追加 DL DL
170604 BFPK16100-600 3.6 6 363 612 15 30～ 0.36 13,500 × お問合わせ 追加 DL DL
170605 BFPK16125-600 3.6 6 363 612 15 30～ 0.39 13,700 × お問合わせ 追加 DL DL
170606 BFPK16150-600 3.6 6 363 612 15 30～ 0.42 13,900 × お問合わせ 追加 DL DL
170607 BFPK16200-600 3.6 6 363 612 15 30～ 0.49 14,200 × お問合わせ 追加 DL DL
170969 BFPK20085-400 1.8 3.6 185 363 14 28～ 0.43 14,100 × お問合わせ 追加 DL DL
170970 BFPK20100-400 1.8 3.6 185 363 14 28～ 0.46 14,200 × お問合わせ 追加 DL DL
170971 BFPK20125-400 1.8 3.6 185 363 14 28～ 0.51 14,200 × お問合わせ 追加 DL DL
170972 BFPK20150-400 1.8 3.6 185 363 14 28～ 0.57 14,600 × お問合わせ 追加 DL DL
170973 BFPK20200-400 1.8 3.6 185 363 14 28～ 0.67 14,900 × お問合わせ 追加 DL DL
170608 BFPK20085-600 3.6 6.7 363 686 16 32～ 0.43 14,500 × お問合わせ 追加 DL DL
170609 BFPK20100-600 3.6 6.7 363 686 16 32～ 0.46 14,600 × お問合わせ 追加 DL DL
170610 BFPK20125-600 3.6 6.7 363 686 16 32～ 0.51 14,800 × お問合わせ 追加 DL DL
170611 BFPK20150-600 3.6 6.7 363 686 16 32～ 0.57 15,000 × お問合わせ 追加 DL DL
170612 BFPK20200-600 3.6 6.7 363 686 16 32～ 0.67 15,300 × お問合わせ 追加 DL DL
170613 BFPK20085-1000 6.7 10 686 1020 15 30～ 0.43 14,600 × お問合わせ 追加 DL DL
170614 BFPK20100-1000 6.7 10 686 1020 15 30～ 0.46 14,700 × お問合わせ 追加 DL DL
170615 BFPK20125-1000 6.7 10 686 1020 15 30～ 0.51 14,900 × お問合わせ 追加 DL DL
170616 BFPK20150-1000 6.7 10 686 1020 15 30～ 0.57 15,100 × お問合わせ 追加 DL DL
170617 BFPK20200-1000 6.7 10 686 1020 15 30～ 0.67 15,400 × お問合わせ 追加 DL DL
170618 BFPKS08040-200 1 1.8 100 185 13.9 28～ 0.23 12,300 × お問合わせ 追加 DL DL
170619 BFPKS08080-200 1 1.8 100 185 13.9 28～ 0.23 12,500 × お問合わせ 追加 DL DL
170620 BFPKS08040-400 1.8 3.6 185 363 14 28～ 0.23 12,600 × お問合わせ 追加 DL DL
170621 BFPKS08080-400 1.8 3.6 185 363 14 28～ 0.23 13,000 × お問合わせ 追加 DL DL
170974 BFPKS10045-400 1.8 3.6 185 363 14 28～ 0.24 13,100 × お問合わせ 追加 DL DL
170975 BFPKS10070-400 1.8 3.6 185 363 14 28～ 0.25 13,200 × お問合わせ 追加 DL DL
170976 BFPKS10090-400 1.8 3.6 185 363 14 28～ 0.26 13,400 × お問合わせ 追加 DL DL
170977 BFPKS10125-400 1.8 3.6 185 363 14 28～ 0.28 13,600 × お問合わせ 追加 DL DL
170978 BFPKS10150-400 1.8 3.6 185 363 14 28～ 0.29 13,900 × お問合わせ 追加 DL DL
170622 BFPKS10045-500 3.6 5 363 510 16 32～ 0.24 13,900 × お問合わせ 追加 DL DL
170623 BFPKS10070-500 3.6 5 363 510 16 32～ 0.25 14,000 × お問合わせ 追加 DL DL
170624 BFPKS10090-500 3.6 5 363 510 16 32～ 0.26 14,200 × お問合わせ 追加 DL DL
170625 BFPKS10125-500 3.6 5 363 510 16 32～ 0.28 14,400 × お問合わせ 追加 DL DL
170626 BFPKS10150-500 3.6 5 363 510 16 32～ 0.29 14,700 × お問合わせ 追加 DL DL
170979 BFPKS12045-400 1.8 3.6 185 363 14 28～ 0.25 13,300 × お問合わせ 追加 DL DL
170980 BFPKS12066-400 1.8 3.6 185 363 14 28～ 0.27 13,400 × お問合わせ 追加 DL DL
170981 BFPKS12100-400 1.8 3.6 185 363 14 28～ 0.29 13,600 × お問合わせ 追加 DL DL
170982 BFPKS12125-400 1.8 3.6 185 363 14 28～ 0.3 13,800 × お問合わせ 追加 DL DL
170983 BFPKS12150-400 1.8 3.6 185 363 14 28～ 0.32 14,100 × お問合わせ 追加 DL DL
170627 BFPKS12045-500 3.6 5 363 510 16 32～ 0.25 14,100 × お問合わせ 追加 DL DL
170628 BFPKS12066-500 3.6 5 363 510 16 32～ 0.27 14,200 × お問合わせ 追加 DL DL
170629 BFPKS12100-500 3.6 5 363 510 16 32～ 0.29 14,400 × お問合わせ 追加 DL DL
170630 BFPKS12125-500 3.6 5 363 510 16 32～ 0.3 14,600 × お問合わせ 追加 DL DL
170631 BFPKS12150-500 3.6 5 363 510 16 32～ 0.32 14,900 × お問合わせ 追加 DL DL
170984 BFPKS16066-400 1.8 3.6 185 363 14 28～ 0.32 14,400 × お問合わせ 追加 DL DL
170985 BFPKS16100-400 1.8 3.6 185 363 14 28～ 0.36 14,500 × お問合わせ 追加 DL DL
170986 BFPKS16125-400 1.8 3.6 185 363 14 28～ 0.39 14,700 × お問合わせ 追加 DL DL
170987 BFPKS16150-400 1.8 3.6 185 363 14 28～ 0.42 14,900 × お問合わせ 追加 DL DL
170988 BFPKS16200-400 1.8 3.6 185 363 14 28～ 0.49 18,200 × お問合わせ 追加 DL DL
170632 BFPKS16066-600 3.6 6 363 612 15 30～ 0.32 14,900 × お問合わせ 追加 DL DL
170633 BFPKS16100-600 3.6 6 363 612 15 30～ 0.36 15,000 × お問合わせ 追加 DL DL
170634 BFPKS16125-600 3.6 6 363 612 15 30～ 0.39 15,200 × お問合わせ 追加 DL DL
170635 BFPKS16150-600 3.6 6 363 612 15 30～ 0.42 15,400 × お問合わせ 追加 DL DL
170636 BFPKS16200-600 3.6 6 363 612 15 30～ 0.49 18,700 × お問合わせ 追加 DL DL
170989 BFPKS20085-400 1.8 3.6 185 363 14 28～ 0.43 16,500 × お問合わせ 追加 DL DL
170990 BFPKS20100-400 1.8 3.6 185 363 14 28～ 0.46 16,800 × お問合わせ 追加 DL DL
170991 BFPKS20125-400 1.8 3.6 185 363 14 28～ 0.51 17,000 × お問合わせ 追加 DL DL
170992 BFPKS20150-400 1.8 3.6 185 363 14 28～ 0.57 18,000 × お問合わせ 追加 DL DL
170993 BFPKS20200-400 1.8 3.6 185 363 14 28～ 0.67 19,000 × お問合わせ 追加 DL DL
170637 BFPKS20085-600 3.6 6.7 363 686 16 32～ 0.43 17,300 × お問合わせ 追加 DL DL
170638 BFPKS20100-600 3.6 6.7 363 686 16 32～ 0.46 17,600 × お問合わせ 追加 DL DL
170639 BFPKS20125-600 3.6 6.7 363 686 16 32～ 0.51 17,800 × お問合わせ 追加 DL DL
170640 BFPKS20150-600 3.6 6.7 363 686 16 32～ 0.57 18,800 × お問合わせ 追加 DL DL
170641 BFPKS20200-600 3.6 6.7 363 686 16 32～ 0.67 19,800 × お問合わせ 追加 DL DL
170642 BFPKS20085-1000 6.7 10 686 1020 15 30～ 0.43 17,500 × お問合わせ 追加 DL DL
170643 BFPKS20100-1000 6.7 10 686 1020 15 30～ 0.46 17,800 × お問合わせ 追加 DL DL
170644 BFPKS20125-1000 6.7 10 686 1020 15 30～ 0.51 18,000 × お問合わせ 追加 DL DL
170645 BFPKS20150-1000 6.7 10 686 1020 15 30～ 0.57 19,000 × お問合わせ 追加 DL DL
170646 BFPKS20200-1000 6.7 10 686 1020 15 30～ 0.67 20,000 × お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E F G H I
170589 BFPK08040-200 M8 40 13 25.6 4 13 14 88 99
170590 BFPK08080-200 M8 80 13 25.6 4 13 14 88 99
170591 BFPK08040-400 M8 40 13 25.6 4 13 14 88 99
170592 BFPK08080-400 M8 80 13 25.6 4 13 14 88 99
170954 BFPK10045-400 M10 45 13 25.6 5 17 14 88 99
170955 BFPK10070-400 M10 70 13 25.6 5 17 14 88 99
170956 BFPK10090-400 M10 90 13 25.6 5 17 14 88 99
170957 BFPK10125-400 M10 125 13 25.6 5 17 14 88 99
170958 BFPK10150-400 M10 150 13 25.6 5 17 14 88 99
170593 BFPK10045-500 M10 45 13 25.6 5 17 14 88 99
170594 BFPK10070-500 M10 70 13 25.6 5 17 14 88 99
170595 BFPK10090-500 M10 90 13 25.6 5 17 14 88 99
170596 BFPK10125-500 M10 125 13 25.6 5 17 14 88 99
170597 BFPK10150-500 M10 150 13 25.6 5 17 14 88 99
170959 BFPK12045-400 M12 45 13 25.6 6 19 14 88 99
170960 BFPK12066-400 M12 66 13 25.6 6 19 14 88 99
170961 BFPK12100-400 M12 100 13 25.6 6 19 14 88 99
170962 BFPK12125-400 M12 125 13 25.6 6 19 14 88 99
170963 BFPK12150-400 M12 150 13 25.6 6 19 14 88 99
170598 BFPK12045-500 M12 45 13 25.6 6 19 14 88 99
170599 BFPK12066-500 M12 66 13 25.6 6 19 14 88 99
170600 BFPK12100-500 M12 100 13 25.6 6 19 14 88 99
170601 BFPK12125-500 M12 125 13 25.6 6 19 14 88 99
170602 BFPK12150-500 M12 150 13 25.6 6 19 14 88 99
170964 BFPK16066-400 M16 66 13 25.6 8 24 17 88 99
170965 BFPK16100-400 M16 100 13 25.6 8 24 17 88 99
170966 BFPK16125-400 M16 125 13 25.6 8 24 17 88 99
170967 BFPK16150-400 M16 150 13 25.6 8 24 17 88 99
170968 BFPK16200-400 M16 200 13 25.6 8 24 17 88 99
170603 BFPK16066-600 M16 66 13 25.6 8 24 17 88 99
170604 BFPK16100-600 M16 100 13 25.6 8 24 17 88 99
170605 BFPK16125-600 M16 125 13 25.6 8 24 17 88 99
170606 BFPK16150-600 M16 150 13 25.6 8 24 17 88 99
170607 BFPK16200-600 M16 200 13 25.6 8 24 17 88 99
170969 BFPK20085-400 M20 85 16 25.6 10 30 22 88 99
170970 BFPK20100-400 M20 100 16 25.6 10 30 22 88 99
170971 BFPK20125-400 M20 125 16 25.6 10 30 22 88 99
170972 BFPK20150-400 M20 150 16 25.6 10 30 22 88 99
170973 BFPK20200-400 M20 200 16 25.6 10 30 22 88 99
170608 BFPK20085-600 M20 85 16 25.6 10 30 22 88 99
170609 BFPK20100-600 M20 100 16 25.6 10 30 22 88 99
170610 BFPK20125-600 M20 125 16 25.6 10 30 22 88 99
170611 BFPK20150-600 M20 150 16 25.6 10 30 22 88 99
170612 BFPK20200-600 M20 200 16 25.6 10 30 22 88 99
170613 BFPK20085-1000 M20 85 16 25.6 10 30 22 108 119
170614 BFPK20100-1000 M20 100 16 25.6 10 30 22 108 119
170615 BFPK20125-1000 M20 125 16 25.6 10 30 22 108 119
170616 BFPK20150-1000 M20 150 16 25.6 10 30 22 108 119
170617 BFPK20200-1000 M20 200 16 25.6 10 30 22 108 119
170618 BFPKS08040-200 M8 40 13 25.6 4 13 14 88 99
170619 BFPKS08080-200 M8 80 13 25.6 4 13 14 88 99
170620 BFPKS08040-400 M8 40 13 25.6 4 13 14 88 99
170621 BFPKS08080-400 M8 80 13 25.6 4 13 14 88 99
170974 BFPKS10045-400 M10 45 13 25.6 5 17 14 88 99
170975 BFPKS10070-400 M10 70 13 25.6 5 17 14 88 99
170976 BFPKS10090-400 M10 90 13 25.6 5 17 14 88 99
170977 BFPKS10125-400 M10 125 13 25.6 5 17 14 88 99
170978 BFPKS10150-400 M10 150 13 25.6 5 17 14 88 99
170622 BFPKS10045-500 M10 45 13 25.6 5 17 14 88 99
170623 BFPKS10070-500 M10 70 13 25.6 5 17 14 88 99
170624 BFPKS10090-500 M10 90 13 25.6 5 17 14 88 99
170625 BFPKS10125-500 M10 125 13 25.6 5 17 14 88 99
170626 BFPKS10150-500 M10 150 13 25.6 5 17 14 88 99
170979 BFPKS12045-400 M12 45 13 25.6 6 19 14 88 99
170980 BFPKS12066-400 M12 66 13 25.6 6 19 14 88 99
170981 BFPKS12100-400 M12 100 13 25.6 6 19 14 88 99
170982 BFPKS12125-400 M12 125 13 25.6 6 19 14 88 99
170983 BFPKS12150-400 M12 150 13 25.6 6 19 14 88 99
170627 BFPKS12045-500 M12 45 13 25.6 6 19 14 88 99
170628 BFPKS12066-500 M12 66 13 25.6 6 19 14 88 99
170629 BFPKS12100-500 M12 100 13 25.6 6 19 14 88 99
170630 BFPKS12125-500 M12 125 13 25.6 6 19 14 88 99
170631 BFPKS12150-500 M12 150 13 25.6 6 19 14 88 99
170984 BFPKS16066-400 M16 66 13 25.6 8 24 17 88 99
170985 BFPKS16100-400 M16 100 13 25.6 8 24 17 88 99
170986 BFPKS16125-400 M16 125 13 25.6 8 24 17 88 99
170987 BFPKS16150-400 M16 150 13 25.6 8 24 17 88 99
170988 BFPKS16200-400 M16 200 13 25.6 8 24 17 88 99
170632 BFPKS16066-600 M16 66 13 25.6 8 24 17 88 99
170633 BFPKS16100-600 M16 100 13 25.6 8 24 17 88 99
170634 BFPKS16125-600 M16 125 13 25.6 8 24 17 88 99
170635 BFPKS16150-600 M16 150 13 25.6 8 24 17 88 99
170636 BFPKS16200-600 M16 200 13 25.6 8 24 17 88 99
170989 BFPKS20085-400 M20 85 16 25.6 10 30 22 88 99
170990 BFPKS20100-400 M20 100 16 25.6 10 30 22 88 99
170991 BFPKS20125-400 M20 125 16 25.6 10 30 22 88 99
170992 BFPKS20150-400 M20 150 16 25.6 10 30 22 88 99
170993 BFPKS20200-400 M20 200 16 25.6 10 30 22 88 99
170637 BFPKS20085-600 M20 85 16 25.6 10 30 22 88 99
170638 BFPKS20100-600 M20 100 16 25.6 10 30 22 88 99
170639 BFPKS20125-600 M20 125 16 25.6 10 30 22 88 99
170640 BFPKS20150-600 M20 150 16 25.6 10 30 22 88 99
170641 BFPKS20200-600 M20 200 16 25.6 10 30 22 88 99
170642 BFPKS20085-1000 M20 85 16 25.6 10 30 22 108 119
170643 BFPKS20100-1000 M20 100 16 25.6 10 30 22 108 119
170644 BFPKS20125-1000 M20 125 16 25.6 10 30 22 108 119
170645 BFPKS20150-1000 M20 150 16 25.6 10 30 22 108 119
170646 BFPKS20200-1000 M20 200 16 25.6 10 30 22 108 119

材質・熱処理・表面処理

名称 材質 表面処理
防振フットジャッキFPK型 【BFPK】
ネジ：SUM22L
ナット：S45C
ベース：強化ポリアセタール
防振パッド：発泡ポリウレタン
【BFPKS】
ネジ・ナット：SUS304
ベース：強化ポリアセタール
防振パッド：発泡ポリウレタン		 【BFPK】
ネジ：亜鉛めっき

特長

■幅広い条件に対応可能
1ジャッキあたり1kN～10kNの範囲で荷重選定が可能なため、機械・装置のサイズや重量、重心位置の違いによる荷重変動にも対応できます。

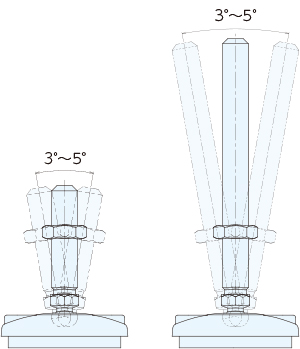

■床の傾斜を吸収
フットジャッキのねじ部が傾くため、床の傾斜を約3°～5°程度吸収することができます。

■防振性能
底面に接着された防振パッドが外部からの振動や装置から発生する振動を効果的に減衰します。ゴム製品では取り切れない低周波の振動まで減衰可能な防振材を使用しています。

■耐久性
ゴム製品と比較し、クリープ特性、水や紫外線等に対する耐候性に優れ、経年劣化が少なく長期間使用できるため、ライフサイクルコストを抑えることができます。

防振パッドの特長や性能は以下よりご確認ください。
防振パッド　シロディン

構成図

使用例

画像測定機のレベル調整・床伝達の振動対策例

装置架台の脚部に取り付け、レベルを調整します。
低周波の振動から効果的に減衰させる防振パッドの特性により、振動が発生する装置などの周辺に設置しても正確に画像と数値を読み取ります。



使用方法

振動を発生する装置や、外部からの振動を嫌う装置の脚部に取り付けることで、水平（レベル）調整と伝達する振動の減衰を同時に実現します。

取付方法

各設備の正確な高さ調整と維持のため、取り付け前にはフロア面の設置面の状態確認ご確認ください。
・設置面は凹凸のない滑らかな面であること。
・設置面の傾斜角度3～5°以下であること。

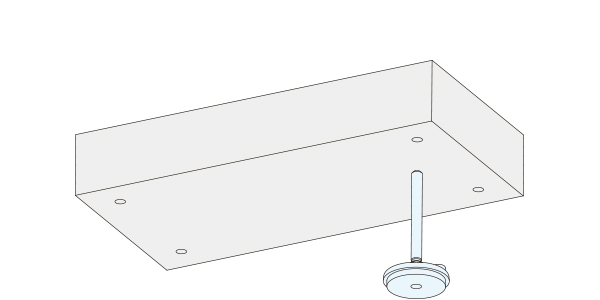

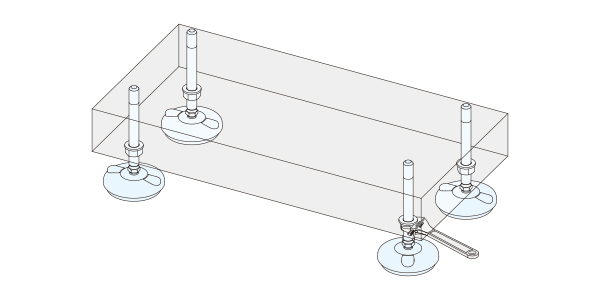

●止まり穴への取付方法



  • 設備を持ち上げ脚部のタップ穴に本製品を取り付けます。



  • ネジを回して、高さを調整します。





  • 装置を降ろして、ナット部分を回して、固定します。

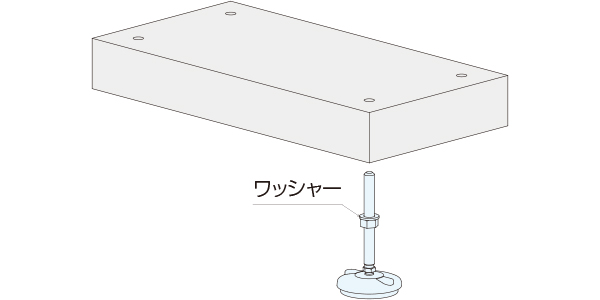

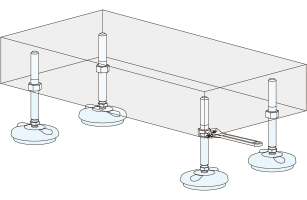

●貫通穴への取付方法



  • 取り付け前に、目的の高さに応じてナットおよびワッシャー（※）の位置を調整し、設備を持ち上げて脚部の貫通穴へ本製品を取り付けます。※ワッシャーはお客様にてご用意ください。

  • 下側のナットを回して高さを調整します。









  • 上側のナット（※）を回して、最終的に固定してください。











※貫通穴でご使用の場合、上側のナット下側のワッシャーはお客様にてご用意ください。





■高さ調整方法

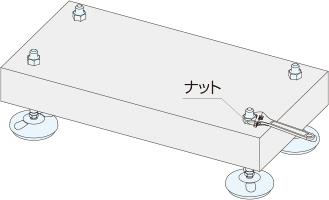

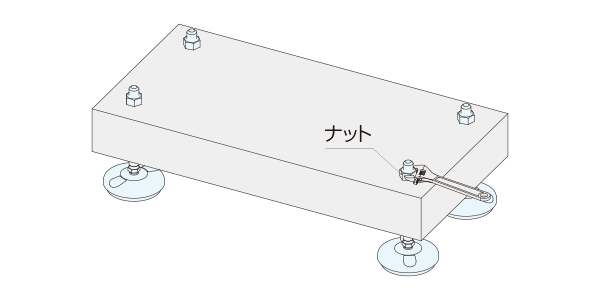

●止まり穴の場合

スパナやプライヤーなどで下側ナットを回して高さを調整します。



調整後、上側ナットを締め付けて固定してください。

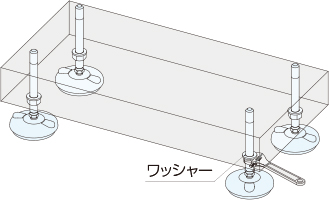

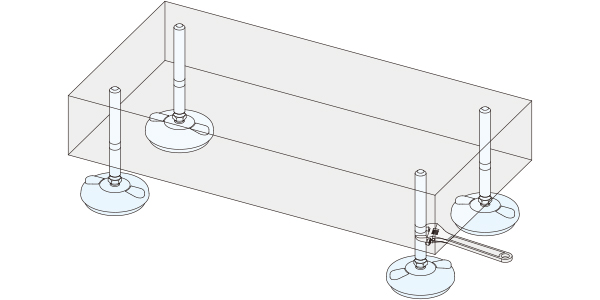

●貫通穴の場合

下側のナットを回して高さを調整します。



調整後、上側のナット（※）を回して、最終的に固定してください。







※貫通タイプでご使用の場合、上側のナットと下側のワッシャーはお客様にてご用意ください。





■注意事項

許容荷重範囲を超えた製品を使用すると、防振性能の低下や装置の異常な挙動を引き起こす可能性があります。
高さ調整範囲は選択したネジの長さによって決まりますが、長いボルトを使用し高い位置で装置を支持すると水平方向の変位が大きくなります。

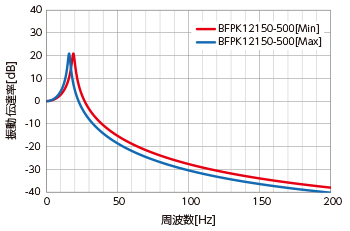

特性グラフ

特注品対応

特注品対応を承っております。
詳細は「製品に関するご相談」よりお問合せください。

修理対応

本製品の修理対応は行っておりません。
異常などが見られる場合は、交換をお願いいたします。

選定方法

本製品の選定は以下要素より選定します。



●許容荷重による選定

各型式にはそれぞれ許容荷重が設定されています。
装置の支持点1か所あたりにかかる荷重を確認し、本製品の各型式に設定されている許容荷重範囲内のものを選定します。



●使用環境による選択

耐食性が必要な場合は材質がSUSの製品（BFPKS-）をお選びください。



●サイズの選定

機械や設備・装置に取り付けが可能なサイズより本製品のサイズを選定します。

選定ナビ

特性グラフの確認

使用環境に条件を入力していただくことで、特性グラフを確認することができます。

1.支持荷重（1点あたり）

除振・防振製品1個にかかる荷重を入力してください。

kg N

2.対象振動周波数

低減したい振動周波数（低い方）を入力してください。

Hz

3.振動伝達率

対象周波数の振動を何倍にするか選択してください。

選定件数：-件

以下の「選定結果を見る」から最適な機種を選択して下さい
