RoHS対応

角パイプジョイント

E-9709

仕様/価格

オーダーNo. No. 外栓 ネジ径 適合
角パイプ
耐荷重
kN
質量
g
価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
961892 KPJ30-10 30 M10x1.5 30x30x1.5 5 54 1,310 在庫 在庫〇 追加 DL DL
961893 KPJ30-12 30 M12x1.75 30x30x1.5 5 57 1,310 在庫 在庫〇 追加 DL DL
961894 KPJ30-16 30 M16x2 30x30x1.5 5 52 1,310 在庫 在庫〇 追加 DL DL
961895 KPJ40-10 40 M10x1.5 40x40x1.5 8 91 1,470 在庫 在庫〇 追加 DL DL
961896 KPJ40-12 40 M12x1.75 40x40x1.5 8 84 1,470 在庫 在庫〇 追加 DL DL
961897 KPJ40-16 40 M16x2 40x40x1.5 8 79 1,470 在庫 在庫〇 追加 DL DL
961898 KPJ40-20 40 M20x2.5 40x40x1.5 8 75 1,500 在庫 在庫〇 追加 DL DL
961899 KPJ50-12 50 M12x1.75 50x50x2.5 12 113 1,770 在庫 在庫〇 追加 DL DL
961900 KPJ50-16 50 M16x2 50x50x2.5 12 108 1,770 在庫 在庫〇 追加 DL DL
961901 KPJ50-20 50 M20x2.5 50x50x2.5 12 100 1,780 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A B(並目) C D E F
961892 KPJ30-10 30 M10x1.5 27.5 33 27 26.5
961893 KPJ30-12 30 M12x1.75 27.5 33 27 26.5
961894 KPJ30-16 30 M16x2 27.5 33 27 26.5
961895 KPJ40-10 40 M10x1.5 37.5 43 35 26.5
961896 KPJ40-12 40 M12x1.75 37.5 43 35 26.5
961897 KPJ40-16 40 M16x2 37.5 43 35 26.5
961898 KPJ40-20 40 M20x2.5 37.5 43 35 26.5
961899 KPJ50-12 50 M12x1.75 45.5 55 44 26.5
961900 KPJ50-16 50 M16x2 45.5 55 44 26.5
961901 KPJ50-20 50 M20x2.5 45.5 55 44 26.5

材質・熱処理・表面処理

名称 材質 表面処理
角パイプジョイント 本体:ポリアミド樹脂(黒) ネジブッシュ:真鍮 ネジブッシュ:ニッケルメッキ

特長

■角パイプとフットジャッキを連結するジョイントです。

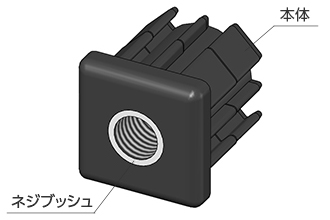

構成図

使用例
