フットジャッキFJ型(標準タイプ)

E-9666

仕様/価格

オーダーNo. No. ネジ径 ネジ長 耐荷重kN 質量Kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
934246 FJ08050 M8X1.25 50 3 0.07 360 在庫 在庫〇 追加 DL DL
934247 FJ08100 M8X1.25 100 3 0.08 450 在庫 在庫〇 追加 DL DL
934248 FJ12050 M12X1.75 50 5 0.11 450 在庫 在庫〇 追加 DL DL
934249 FJ12100 M12X1.75 100 5 0.14 530 在庫 在庫〇 追加 DL DL
934250 FJ12150 M12X1.75 150 5 0.16 650 在庫 在庫〇 追加 DL DL
934251 FJ16065 M16X2 65 5 0.34 790 在庫 在庫〇 追加 DL DL
934252 FJ16100 M16X2 100 5 0.55 790 在庫 在庫〇 追加 DL DL
935890 FJ16130 M16X2 130 5 0.6 940 在庫 在庫〇 追加 DL DL
934253 FJ16150 M16X2 150 5 0.63 970 在庫 在庫〇 追加 DL DL
940974 FJ20100 M20X2.5 100 5 0.47 1,100 在庫 入荷予定 追加 DL DL
940975 FJ20130 M20X2.5 130 5 0.54 1,230 在庫 在庫〇 追加 DL DL
940976 FJ20150 M20X2.5 150 5 0.58 1,320 在庫 在庫〇 追加 DL DL
940977 FJ20180 M20X2.5 180 5 0.65 1,400 在庫 在庫〇 追加 DL DL
940978 FJ20200 M20X2.5 200 5 0.68 1,640 在庫 在庫〇 追加 DL DL
934254 FJ08060S M8X1.25 60 3 0.06 1,100 在庫 在庫〇 追加 DL DL
934255 FJ12100S M12X1.75 100 5 0.18 1,750 在庫 在庫〇 追加 DL DL
934256 FJ12120S M12X1.75 120 5 0.19 1,790 在庫 在庫〇 追加 DL DL
940469 FJ12150S M12X1.75 150 5 0.21 1,940 在庫 在庫〇 追加 DL DL
934257 FJ16100S M16X2 100 5 0.33 3,020 在庫 在庫〇 追加 DL DL
934258 FJ16130S M16X2 130 5 0.37 3,090 在庫 在庫〇 追加 DL DL
940470 FJ16150S M16X2 150 5 0.38 3,570 在庫 在庫〇 追加 DL DL
934259 FJ16180S M16X2 180 5 0.44 4,240 在庫 在庫〇 追加 DL DL
940979 FJ20100S M20X2.5 100 5 0.48 4,580 在庫 在庫〇 追加 DL DL
940980 FJ20130S M20X2.5 130 5 0.54 4,690 在庫 在庫〇 追加 DL DL
940981 FJ20150S M20X2.5 150 5 0.58 5,100 在庫 在庫△ 追加 DL DL
940982 FJ20180S M20X2.5 180 5 0.65 5,500 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A(並目) B C D E F G H I
934246 FJ08050 M8X1.25 50 66 5.5 10.5 40 13 2.3 6.5
934247 FJ08100 M8X1.25 100 116 5.5 10.5 40 13 2.3 6.5
934248 FJ12050 M12X1.75 50 73 8 15 55 19 2.3 10
934249 FJ12100 M12X1.75 100 123 8 15 55 19 2.3 10
934250 FJ12150 M12X1.75 150 173 8 15 55 19 2.3 10
934251 FJ16065 M16X2 65 95 10 20 75 24 3.2 13
934252 FJ16100 M16X2 100 130 10 20 75 24 3.2 13
935890 FJ16130 M16X2 130 160 10 20 75 24 3.2 13
934253 FJ16150 M16X2 150 180 10 20 75 24 3.2 13
940974 FJ20100 M20X2.5 100 131 13 18 75 30 2 16
940975 FJ20130 M20X2.5 130 161 13 18 75 30 2 16
940976 FJ20150 M20X2.5 150 181 13 18 75 30 2 16
940977 FJ20180 M20X2.5 180 211 13 18 75 30 2 16
940978 FJ20200 M20X2.5 200 231 13 18 75 30 2 16
934254 FJ08060S M8X1.25 60 76 5.5 10.5 37 13 2 6.5
934255 FJ12100S M12X1.75 100 122 8 14 55 19 2 10
934256 FJ12120S M12X1.75 120 142 8 14 55 19 2 10
940469 FJ12150S M12X1.75 150 172 8 14 55 19 2 10
934257 FJ16100S M16X2 100 128 10 18 75 24 2 13
934258 FJ16130S M16X2 130 158 10 18 75 24 2 13
940470 FJ16150S M16X2 150 178 10 18 75 24 2 13
934259 FJ16180S M16X2 180 208 10 18 75 24 2 13
940979 FJ20100S M20X2.5 100 131 13 18 75 30 2 16
940980 FJ20130S M20X2.5 130 161 13 18 75 30 2 16
940981 FJ20150S M20X2.5 150 181 13 18 75 30 2 16
940982 FJ20180S M20X2.5 180 211 13 18 75 30 2 16

材質・熱処理・表面処理

名称 材質 表面処理
フットジャッキFJ型(標準タイプ) FJ
ボルト・ナット:SS400相当、受皿:SS圧延鋼板
FJ-S
ボルト・ナット:SUS304相当、受皿:SUS304鋼板
FJ:三価クロメート FJ-S:パシペート

特長

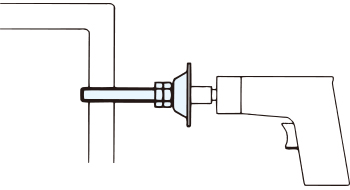

■ベース底部に六角ナットを圧入してあり、FJ-Sタイプはベース底部に装着された六角ナットを使って、インパクトレンチ等で素早く組付ができます。
■FJタイプはベース底部に+の矢打が施してあり、ドライバー等による組付ができます。

使用例
