【廃番】ベースエレメント7110FS-1/7110FP-1/7110FS-3

E-9700F

  • 【廃番】ベースエレメント7110FS-1/7110FP-1/7110FS-3 PIC1

  • 【廃番】ベースエレメント7110FS-1/7110FP-1/7110FS-3 PIC1

仕様/価格　【90度旋回タイプ】

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. ねじの呼び 高さ 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
904441 7110FS-12-1 M12 29.7 0.67 37,000 廃番 お問合わせ 追加 DL DL
904442 7110FS-16-1 M16 39.7 1.9 45,800 廃番 お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E F G H I J K L M N O(並目)
904441 7110FS-12-1 29.7 88 67 70 60 18 12.5 19 14 24 18 16 20 18 M12x1.75
904442 7110FS-16-1 39.7 105 85 85 72 22 17 25 18 32 22 19 25 25 M16x2

仕様/価格　【40度旋回＋基準穴付タイプ】

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. ねじの呼び 高さ 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
904439 7110FP-12-1 M12 30 0.9 41,000 廃番 お問合わせ 追加 DL DL
904440 7110FP-16-1 M16 40 1.9 51,000 廃番 お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D±0.01 E F G F7 H I J±0.01 K±0.01 L±0.01 M N
904439 7110FP-12-1 88 64 30 25 16 9 16 12.5 42 40 15 25 24 10
904440 7110FP-16-1 108 80 40 30 23 12.5 22 17 56 50 20 30 29 15

仕様/価格　【アンクランプ時旋回タイプ】

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. ねじの呼び 高さ 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
904457 7110FS-12-3 M12 30 0.3 22,200 廃番 お問合わせ 追加 DL DL
904458 7110FS-16-3 M16 40 0.63 34,300 廃番 お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E F G(並目) H I J K L
904457 7110FS-12-3 30 25 65 30 19 12.5 M12x1.75 16 10 12.5 20 40
904458 7110FS-16-3 40 30 80 40 25 17 M16x2 25 15 16 25 50

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
【廃番】ベースエレメント7110FS-1/7110FP-1/7110FS-3 S45C 焼入 黒染め

特長

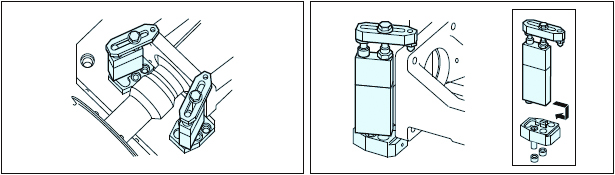

■スペーサーエレメントによって加工物(ワーク)に合った高さが迅速に得られます。

使用方法

40度旋回+基準穴付タイプ（7110FP）はブッシュ6363で位置決めをすると、ワークの基準として使用することができます。

クランプユニットは固定する際に溝に沿って40度回転させることができます。



ベースユニットを治具ベースに固定してください。
固定方法はＴスロットナット、ベース裏面から固定、ソケットスクリューでタップ穴に固定、スタッドボルトで固定と、ご使用になる治具ベースに合せて選べます。





スタッドボルトで固定する場合、ベースエレメントにスタッドボルトをねじ込みます。
連結部を回転させ、治具ベースのタップ穴にねじ込みます。
手でいっぱいに締めたら連結部がベースエレメントの側面と平行になるように1/2回転以内で戻します。
この時点ではベースエレメントと治具ベースの間にスキマが生じますが、エレメントを連結させ、固定することによりスキマはなくなります。

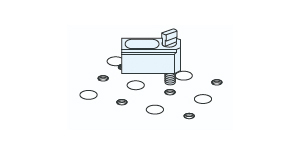

  • ベースエレメントの裏にスタッドボルトを取り付けます。

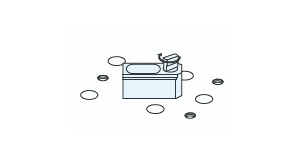

  • 連結部を回して、治具プレートに取り付けます。

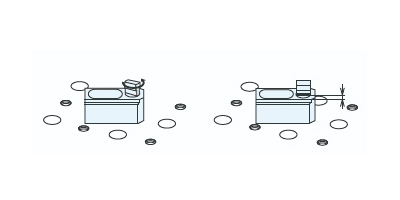

  • 手でいっぱいに締め付けたら、1/2回転以内で戻してベースエレメントと平行にします。



クランプ高さに応じてスペーサーエレメントを確定し、ベースユニットの上に載せてご使用ください。
スペーサーエレメントなしで、ベースエレメントにクランプユニットを載せることもできます。
スペーサーエレメントは最大4つまで載せることができます。
各エレメントの連結は、下になるエレメントの連結部を、上に載せるエレメントの溝に挿入してスライドさせます。
クランプユニットの固定用六角ナットを締めることで、クランプが固定されます。



  • 下側の得エレメントの連結部を上部のエレメントの溝（逃がし部）に差し込みます。



  • 上側のエレメントをスライドさせ、下側の連結部を上側の連結溝に差し込みます。



  • クランプユニットの固定用ナットを締め付けて、エレメントを固定します。







サポートスクリューでクランプバーの高さを調節してください。
最上部の六角ナットによって、ワークをクランプすることができます。

  • サポートスクリューでクランプバーの沙汰差を調整します。



  • 最上部の六角ナットを締め付けてクランプします。



  •







■注意事項

クランプユニット7110A以外は、治具ベースへの取り付けにはベースユニットが必要です。
クランプユニット単体、クランプユニット＋スペーサーエレメントだけでは治具ベースへ取り付けできません。
