【廃番】ベースエレメント7110F-M(Tナット、ボルト付)

E-9700F

  • 【廃番】ベースエレメント7110F-M(Tナット、ボルト付) PIC1

  • 【廃番】ベースエレメント7110F-M(Tナット、ボルト付) PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 適合T溝巾 ねじの呼び 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
904461 7110F-M1212 12 M12x1.75 0.05 1,800 廃番 お問合わせ 追加 DL DL
904462 7110F-M1214 14 M12x1.75 0.06 1,420 廃番 お問合わせ 追加 DL DL
904463 7110F-M1216 16 M12x1.75 0.08 1,590 廃番 お問合わせ 追加 DL DL
904464 7110F-M1218 18 M12x1.75 0.1 1,940 廃番 お問合わせ 追加 DL
904465 7110F-M1618 18 M16x2 0.14 1,940 廃番 お問合わせ 追加 DL DL
904466 7110F-M1620 20 M16x2 0.19 2,190 廃番 お問合わせ 追加 DL DL
904467 7110F-M1622 22 M16x2 0.25 2,670 廃番 お問合わせ 追加 DL DL
904468 7110F-M1624 24 M16x2 0.34 3,240 廃番 お問合わせ 追加 DL DL
904469 7110F-M1628 28 M16x2 0.46 4,040 廃番 お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A(並目) B C D E F G
904461 7110F-M1212 M12x1.75 11 17 5.8 18 22.3 37.5
904462 7110F-M1214 M12x1.75 13.5 22.2 8.5 15.8 28.6 40
904463 7110F-M1216 M12x1.75 15.3 25.4 8.5 15.8 28.6 45
904464 7110F-M1218 M12x1.75 17 28.6 11.1 19.1 31.7 45
904465 7110F-M1618 M16x2 17 28.6 11.1 19.1 31.7 50
904466 7110F-M1620 M16x2 19.5 31.8 11.9 19.1 31.7 60
904467 7110F-M1622 M16x2 21.5 36 14.2 25.4 38.1 60
904468 7110F-M1624 M16x2 23.5 38.2 14.2 25.4 38.1 60
904469 7110F-M1628 M16x2 26.5 41.3 17.5 28.6 50.8 70

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
【廃番】ベースエレメント7110F-M(Tナット、ボルト付) S45C 焼入 黒染め

特長

■スペーサーエレメントによって加工物(ワーク)に合った高さが迅速に得られます。

使用方法

ベースユニットを治具ベースに固定してください。

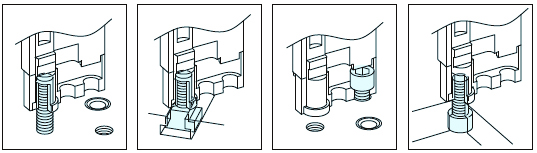

固定方法はＴスロットナット、ベース裏面から固定、ソケットスクリューでタップ穴に固定、スタッドボルトで固定と、ご使用になる治具ベースに合せて選べます。

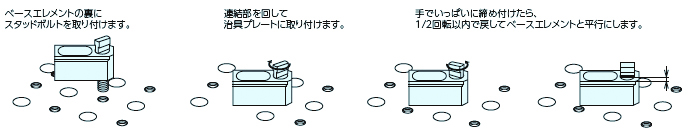

スタッドボルトで固定する場合、ベースエレメントにスタッドボルトをねじ込みます。
連結部を回転させ、治具ベースのタップ穴にねじ込みます。
手でいっぱいに締めたら連結部がベースエレメントの側面と平行になるように1/2回転以内で戻します。
この時点ではベースエレメントと治具ベースの間にスキマが生じますが、エレメントを連結させ、固定することによりスキマはなくなります。



  • ベースエレメントの裏にスタッドボルトを取り付けます。



  • 連結部を回して、治具プレートに取り付けます。



  • 手でいっぱいに締め付けたら、1/2回転以内で戻してベースエレメントと平行にします。



クランプ高さに応じてスペーサーエレメントを確定し、ベースユニットの上に載せてご使用ください。
スペーサーエレメントなしで、ベースエレメントにクランプユニットを載せることもできます。
スペーサーエレメントは最大4つまで載せることができます。

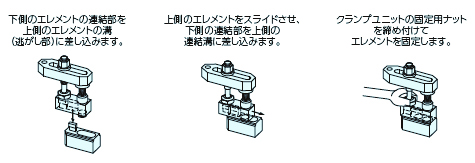

各エレメントの連結は、下になるエレメントの連結部を、上に載せるエレメントの溝に挿入してスライドさせます。
クランプユニットの固定用六角ナットを締めることで、クランプが固定されます。



  • 下側の得エレメントの連結部を上部のエレメントの溝（逃がし部）に差し込みます。



  • 上側のエレメントをスライドさせ、下側の連結部を上側の連結溝に差し込みます。



  • クランプユニットの固定用ナットを締め付けて、エレメントを固定します。

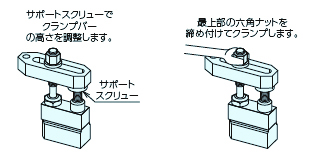

サポートスクリューでクランプバーの高さを調節してください。
最上部の六角ナットによって、ワークをクランプすることができます。

  • サポートスクリューでクランプバーの沙汰差を調整します。



  • 最上部の六角ナットを締め付けてクランプします。



  •







■注意事項

クランプユニット7110A以外は、治具ベースへの取り付けにはベースユニットが必要です。
クランプユニット単体、クランプユニット＋スペーサーエレメントだけでは治具ベースへ取り付けできません。
