RoHS対応

レベリングプレート丸型(アンカータイプSUS)

E-9651

仕様/価格

オーダーNo. No. ベース径 全高 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
946265 LPCS-0830-H13 80 30 0.8 5,000 在庫 在庫△ 追加 DL DL
946266 LPCS-1040-H13 100 40 1.4 10,200 在庫 在庫△ 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F G
946265 LPCS-0830-H13 80 30 12 55 40 3 13
946266 LPCS-1040-H13 100 40 15 60 40 3 13

材質・熱処理・表面処理

名称 材質
レベリングプレート丸型(アンカータイプSUS) SUS304

特長

■基礎に機械とプレートが固定できます。
※レベリングボルトの適合表は「使用例・使用説明」タブにてご確認ください。

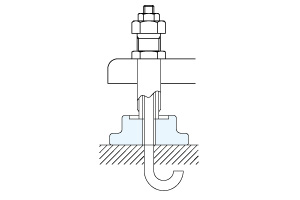

使用例

取付方法

レベリングボルト適合表



レベリングプレート丸型 SUS(アンカータイプ)でご使用いただけるレベリングボルトは、以下の適合表にて確認ください。



レベリングボルト適合機種一覧 レベリングプレート丸型
製品 オーダー№ オーダー№ オーダー№
レベリングボルト(穴付) 946324 LBT-A24-H13

946265

946266

LPCS-0830-H13

LPCS-1040-H13

946327 LBTS-A24-H13
946328 LBT-B24-H13
946331 LBTS-B24-H13
