RoHS対応

レベリングプレートかさあげ型(締結タイプ)

E-9653

仕様/価格

オーダーNo. No. ベース径 全高 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
946277 LPH-0710-M 100 75 2.7 4,580 在庫 お問合わせ 追加 DL DL
946278 LPH-1012-M 120 100 4.4 6,300 在庫 お問合わせ 追加 DL DL
946279 LPH-1212-M 125 125 6 8,700 在庫 在庫△ 追加 DL DL
946280 LPH-1515-M 150 150 10.3 13,200 在庫 在庫△ 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F G(細目) H
946277 LPH-0710-M 100 75 25 60 40 3 M10x1.5 -
946278 LPH-1012-M 120 100 30 60 40 3 M10x1.5 45
946279 LPH-1212-M 125 125 40 60 40 3 M10x1.5 45
946280 LPH-1515-M 150 150 50 70 40 3 M10x1.5 55

材質・熱処理・表面処理

名称 材質 表面処理
レベリングプレートかさあげ型(締結タイプ) FC250 ニッケルクロムメッキ

特長

■大・小の機械をライン配置する際、機械下面に配管などを行う場合に有効です。
■配置後、機械の下面床の掃除が容易にできます。
■機械とプレートがズレません。
※レベリングボルトの適合表は「使用例・使用説明」タブにてご確認ください。

使用例

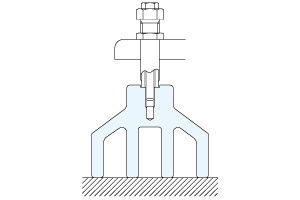

取付方法

レベリングボルト適合表

レベリングプレートかさあげ型(締結タイプ)でご使用いただけるレベリングボルトは、以下の適合表にて確認ください。

レベリングプレート
かさあげ型(締結タイプ)
レベリングボルト
適合機種一覧
オーダー№/№ 製品 オーダー№
946277/LPH-0710-M
946278/LPH-1012-M
946279/LPH-1212-M
946280/LPH-1515-M

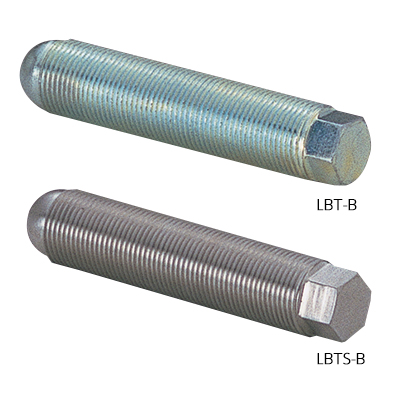

レベリングボルト(穴付)
946324 LBT-A24-H13
946327 LBTS-A24-H13
946328 LBT-B24-H13
946331 LBTS-B24-H13
