レベリングプレート丸型(据置タイプSUS)
E-9651
仕様/価格

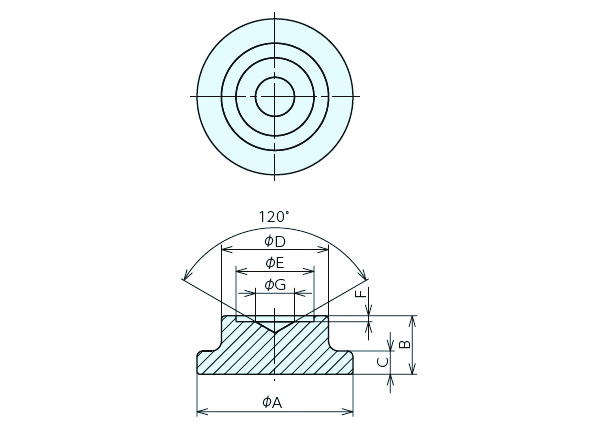

寸法図・サイズ表
| 選択 | オーダーNo. | No. | A | B | C | D | E | F | G |
|---|---|---|---|---|---|---|---|---|---|
| 946251 | LPCS-0830 | 80 | 30 | 12 | 55 | 40 | 3 | 20 | |
| 946252 | LPCS-1040 | 100 | 40 | 15 | 60 | 40 | 3 | 20 |
材質・熱処理・表面処理
| 名称 | 材質 |
|---|---|
| レベリングプレート丸型(据置タイプSUS) | SUS304 |
特長
-
■取付・移動が容易です。
※レベリングボルトの適合表は「使用例・使用説明」タブにてご確認ください。
使用例

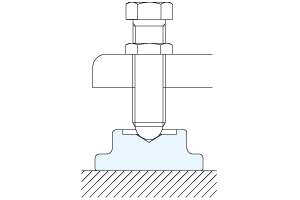

取付方法
■レベリングボルト適合表
レベリングプレート丸型 （据置タイプSUS）でご使用いただけるレベリングボルトは、以下の適合表にて確認ください。
ボルトを搭載するV形状部の開き角度120°、寸法φ20のとき、ボルト先端の球面はSR18 まで使用可能です。
| レベリングプレート丸型 （据置タイプ） |
レベリングボルト 適合機種一覧 |
||
|---|---|---|---|
| オーダー№/№ | 製品 | オーダー№ | № |
| 946251/LPCS-0830 946252/LPCS-1040 |
レベリングボルト Aタイプ |
946300 | LBT-A16 |
| 946301 | LBT-A20 | ||
| 946302 | LBT-A24 | ||
| 946303 | LBTS-A16 | ||
| 946304 | LBTS-A20 | ||
| 946305 | LBTS-A24 | ||
| 946306 | LBTN-A12 | ||
| 946307 | LBTN-A16 | ||
| 946308 | LBTN-A20 | ||
| 946309 | LBNS-A12 | ||
| 946310 | LBNS-A16 | ||
| 946311 | LBNS-A20 | ||
| レベリングボルト Bタイプ |
946312 | LBT-B16 | |
| 946313 | LBT-B20 | ||
| 946314 | LBT-B24 | ||
| 946315 | LBTS-B16 | ||
| 946316 | LBTS-B20 | ||
| 946317 | LBTS-B24 | ||
| 946318 | LBTN-B12 | ||
| 946319 | LBTN-B16 | ||
| 946320 | LBTN-B20 | ||
| 946321 | LBNS-B12 | ||
| 946322 | LBNS-B16 | ||
| 946323 | LBNS-B20 | ||
| アジャストジャッキボルト | 940465 | AJB12 | |
| 940466 | AJB16 | ||
| 940467 | AJB20 | ||
| 940468 | AJB24 | ||
