RoHS対応

レベリングプレート角型(据置タイプ)

E-9652

仕様/価格

オーダーNo. No. ベース角 全高 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
946267 LPS-1010 100 25 1.8 2,680 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A B C D
946267 LPS-1010 100 25 25 20

材質・熱処理・表面処理

名称 材質 表面処理
レベリングプレート角型(据置タイプ) FC250 ニッケルクロムメッキ

特長

■取付・移動が容易です。
■裏返しに、b・c位置で使用する事により、農機からの突出量が調整できます。
※レベリングボルトの適合表は「使用例・使用説明」タブにてご確認ください。

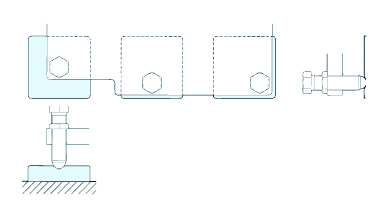

使用例

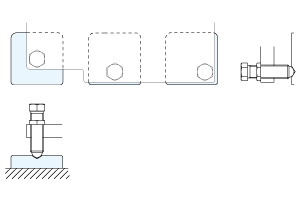

取付方法

レベリングボルト適合表

レベリングプレート角型(据置タイプ)でご使用いただけるレベリングボルトは、以下の適合表にて確認ください。
ボルトを搭載するV形状部の開き角度120°、寸法φ20のとき、ボルト先端の球面はSR18 まで使用可能です。

レベリングプレート角型
(据置タイプ)
レベリングボルト
適合機種一覧
オーダー№/№ 製品 オーダー№
946267/LPS-1010
レベリングボルト
Aタイプ
946300 LBT-A16
946301 LBT-A20
946302 LBT-A24
946303 LBTS-A16
946304 LBTS-A20
946305 LBTS-A24
946306 LBTN-A12
946307 LBTN-A16
946308 LBTN-A20
946309 LBNS-A12
946310 LBNS-A16
946311 LBNS-A20

レベリングボルト
 Bタイプ
946312 LBT-B16
946313 LBT-B20
946314 LBT-B24
946315 LBTS-B16
946316 LBTS-B20
946317 LBTS-B24
946318 LBTN-B12
946319 LBTN-B16
946320 LBTN-B20
946321 LBNS-B12
946322 LBNS-B16
946323 LBNS-B20

アジャストジャッキボルト
940465 AJB12
940466 AJB16
940467 AJB20
940468 AJB24
