レベリングプレート丸型(アンカータイプ)
E-9651
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
| オーダーNo. | No. | ベース径 | 全高 | 質量kg | 価格 | 在庫設定 | 在庫情報 | 製品BOX | CAD | |
|---|---|---|---|---|---|---|---|---|---|---|
| DXF | STEP | |||||||||
| 946258 | LPC-0825-H13 | 80 | 25 | 0.7 | 2,040 | 在庫 | 在庫△ | 追加 |
|
|
| 946259 | LPC-0825-H20 | 80 | 25 | 0.7 | 2,120 | 在庫 | お問合わせ | 追加 |
|
|
| 946260 | LPC-1035-H13 | 100 | 35 | 1.5 | 2,750 | 在庫 | 在庫〇 | 追加 |
|
|
| 946261 | LPC-1035-H20 | 100 | 35 | 1.5 | 2,870 | 在庫 | 在庫〇 | 追加 |
|
|
| 946262 | LPC-1045-H13 | 100 | 45 | 1.9 | 2,930 | 在庫 | お問合わせ | 追加 |
|
|
| 946263 | LPC-1045-H20 | 100 | 45 | 1.9 | 3,060 | 在庫 | お問合わせ | 追加 |
|
|
| 946264 | LPC-1045-H24 | 100 | 45 | 1.9 | 3,100 | 在庫 | 在庫〇 | 追加 |
|
|
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. | A | B | C | D | E | F | G |
|---|---|---|---|---|---|---|---|---|---|
| 946258 | LPC-0825-H13 | 80 | 25 | 15 | 50 | 40 | 3 | 13 | |
| 946259 | LPC-0825-H20 | 80 | 25 | 15 | 50 | 40 | 3 | 20 | |
| 946260 | LPC-1035-H13 | 100 | 35 | 15 | 50 | 40 | 3 | 13 | |
| 946261 | LPC-1035-H20 | 100 | 35 | 15 | 50 | 40 | 3 | 20 | |
| 946262 | LPC-1045-H13 | 100 | 45 | 15 | 60 | 40 | 3 | 13 | |
| 946263 | LPC-1045-H20 | 100 | 45 | 15 | 60 | 40 | 3 | 20 | |
| 946264 | LPC-1045-H24 | 100 | 45 | 15 | 60 | 40 | 3 | 24 |
材質・熱処理・表面処理
| 名称 | 材質 | 表面処理 |
|---|---|---|
| レベリングプレート丸型(アンカータイプ) | FC250 | ニッケルクロムメッキ |
特長
-
■基礎に機械とプレートが固定できます。
※レベリングボルトの適合表は「使用例・使用説明」タブにてご確認ください。
使用例

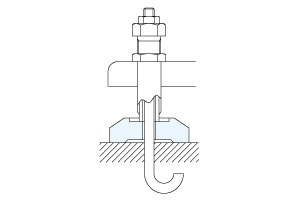

取付方法
■レベリングボルト適合表
レベリングプレート丸型（アンカータイプ）でご使用いただけるレベリングボルトは、以下の適合表にて確認ください。
| レベリングボルト適合機種一覧 | レベリングプレート丸型 | |||
|---|---|---|---|---|
| 製品 | オーダー№ | № | オーダー№ | № |
|
946258 946260 946262 |
LPC-0825-H13 LPC-0825-H13 LPC-1045-H13 |
レベリングボルト（穴付） | 946324 | LBT-A24-H13 |
| 946327 | LBTS-A24-H13 | |||
| 946328 | LBT-B24-Hｃ | |||
| 946331 | LBTS-B24-H13 | |||
|
946259 946261 946263 |
LPC-0825-H20 LPC-1035-H20 LPC-1045-H20 |
946325 | LBT-A32-H20 | |
| 946329 | LBT-B32-H20 | |||
| 946264 | LPC-1045-H24 | 946326 | LBT-A36-H24 | |
| 946330 | LBT-B36-H24 | |||
