RoHS対応

レベリングプレート角型(アンカータイプ)

E-9652

仕様/価格

オーダーNo. No. 全長 全巾 全高 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
946269 LPS-1208-H20 120 80 25 1.7 2,930 在庫 在庫△ 追加 DL DL
946270 LPS-1208-H24 120 80 25 1.7 2,930 在庫 お問合わせ 追加 DL DL
946271 LPS-1510-H20 150 100 25 2.7 3,480 在庫 在庫△ 追加 DL DL
946272 LPS-1510-H24 150 100 25 2.7 3,480 在庫 在庫△ 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F G H
946269 LPS-1208-H20 120 80 25 20 27.5 65 40 20
946270 LPS-1208-H24 120 80 25 24 27.5 65 40 20
946271 LPS-1510-H20 150 100 25 20 35 80 50 20
946272 LPS-1510-H24 150 100 25 24 35 80 50 20

材質・熱処理・表面処理

名称 材質 表面処理
レベリングプレート角型(アンカータイプ) FC250 ニッケルクロムメッキ

特長

■基礎に機械とプレートが固定できます。
※レベリングボルトの適合表は「使用例・使用説明」タブにてご確認ください。

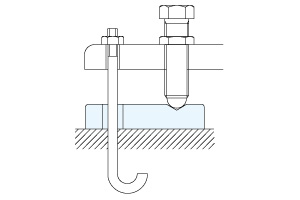

使用例

取付方法

レベリングボルト適合表

レベリングプレート角型(アンカータイプ)でご使用いただけるレベリングボルトは、以下の適合表にて確認ください。
ボルトを搭載するV形状部の開き角度120°、寸法φ20のとき、ボルト先端の球面はSR18 まで使用可能です。

レベリングプレート角型
(アンカータイプ)
レベリングボルト
適合機種一覧
オーダー№/№ 製品 オーダー№
946269/LPS-1208-H20
946271/LPS-1510-H20
946270/LPS-1208-H24
946272/LPS-1510-H24

レベリングボルト
Aタイプ
946300 LBT-A16
946301 LBT-A20
946302 LBT-A24
946303 LBTS-A16
946304 LBTS-A20
946305 LBTS-A24
946306 LBTN-A12
946307 LBTN-A16
946308 LBTN-A20
946309 LBNS-A12
946310 LBNS-A16
946311 LBNS-A20

レベリングボルト
 Bタイプ
946312 LBT-B16
946313 LBT-B20
946314 LBT-B24
946315 LBTS-B16
946316 LBTS-B20
946317 LBTS-B24
946318 LBTN-B12
946319 LBTN-B16
946320 LBTN-B20
946321 LBNS-B12
946322 LBNS-B16
946323 LBNS-B20

アジャストジャッキボルト
940465 AJB12
940466 AJB16
940467 AJB20
940468 AJB24
946269/LPS-1208-H20
946271/LPS-1510-H20

レベリングボルト(穴付)
946325 LBT-A32-H20
946329 LBT-B32-H20
946270/LPS-1208-H24
946272/LPS-1510-H24
946326 LBT-A36-H24
946330 LBT-B36-H24
