レベリングボルト Bタイプ／アジャストジャッキボルト
E-9654,E-9658
仕様/価格 レベリングボルト Bタイプ
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
| オーダーNo. | No. | ネジ径 | 操作部 形状 |
全長 | 許容荷重kN | 質量g | 価格 | 在庫設定 | 在庫情報 | 製品BOX | CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DXF | STEP | |||||||||||
| 946312 | LBT-B16 | M16x1.5(細目) | 六角 | 100 | 14.5 | 150 | 800 | 在庫 | 在庫△ | 追加 |
|
|
| 946313 | LBT-B20 | M20x1.5(細目) | 六角 | 100 | 23.3 | 220 | 960 | 在庫 | 在庫〇 | 追加 |
|
|
| 946314 | LBT-B24 | M24x1.5(細目) | 六角 | 103 | 34.7 | 300 | 1,150 | 在庫 | 在庫〇 | 追加 |
|
|
| 946315 | LBTS-B16 | M16x1.5(細目) | 六角 | 100 | 14.5 | 150 | 1,490 | 在庫 | 在庫〇 | 追加 |
|
|
| 946316 | LBTS-B20 | M20x1.5(細目) | 六角 | 100 | 23.3 | 220 | 1,870 | 在庫 | 在庫〇 | 追加 |
|
|
| 946317 | LBTS-B24 | M24x1.5(細目) | 六角 | 103 | 34.7 | 300 | 2,410 | 在庫 | 在庫△ | 追加 |
|
|

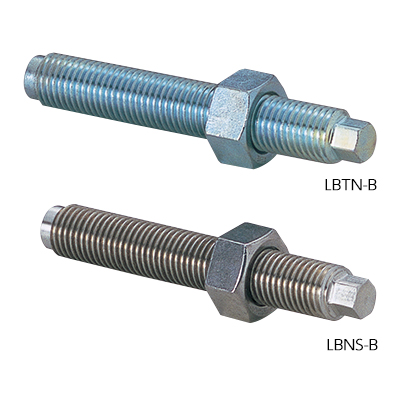

| 946318 | LBTN-B12 | M12x1.75(並目) | 六角 | 136 | 7.2 | 100 | 1,180 | 在庫 | 在庫△ | 追加 |
|
|
| 946319 | LBTN-B16 | M16x2(並目) | 六角 | 136 | 13.5 | 200 | 1,350 | 在庫 | 在庫〇 | 追加 |
|
|
| 946320 | LBTN-B20 | M20x2.5(並目) | 六角 | 136.5 | 21.1 | 300 | 1,600 | 在庫 | 在庫〇 | 追加 |
|
|
| 946321 | LBNS-B12 | M12x1.75(並目) | 六角 | 136 | 7.2 | 100 | 1,680 | 在庫 | 在庫△ | 追加 |
|
|
| 946322 | LBNS-B16 | M16x2(並目) | 六角 | 136 | 13.5 | 200 | 2,000 | 在庫 | 在庫〇 | 追加 |
|
|
| 946323 | LBNS-B20 | M20x2.5(並目) | 六角 | 136.5 | 21.1 | 300 | 2,440 | 在庫 | 在庫△ | 追加 |
|
|
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. | A | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|---|---|---|
| 946312 | LBT-B16 | M16x1.5(細目) | 100 | 80 | 10 | 10 | 13 | SR7 | - | |
| 946313 | LBT-B20 | M20x1.5(細目) | 100 | 80 | 10 | 10 | 16 | SR9 | - | |
| 946314 | LBT-B24 | M24x1.5(細目) | 103 | 80 | 13 | 10 | 18 | SR10 | - | |
| 946315 | LBTS-B16 | M16x1.5(細目) | 100 | 80 | 10 | 10 | 10 | SR7 | - | |
| 946316 | LBTS-B20 | M20x1.5(細目) | 100 | 80 | 10 | 10 | 16 | SR9 | - | |
| 946317 | LBTS-B24 | M24x1.5(細目) | 103 | 80 | 13 | 10 | 18 | SR10 | - | |
| 946318 | LBTN-B12 | M12x1.75(並目) | 136 | 120 | 10 | 6 | 8 | 9 | SR10 | |
| 946319 | LBTN-B16 | M16x2(並目) | 136 | 120 | 10 | 6 | 10 | 13 | SR14 | |
| 946320 | LBTN-B20 | M20x2.5(並目) | 136.5 | 120 | 10 | 6.5 | 13 | 16 | SR17 | |
| 946321 | LBNS-B12 | M12x1.75(並目) | 136 | 120 | 10 | 6 | 8 | 9 | SR10 | |
| 946322 | LBNS-B16 | M16x2(並目) | 136 | 120 | 10 | 6 | 10 | 13 | SR14 | |
| 946323 | LBNS-B20 | M20x2.5(並目) | 136.5 | 120 | 10 | 6.5 | 13 | 16 | SR17 |
仕様/価格 アジャストジャッキボルト
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. | A | B | C | D | E | F | G | H | I |
|---|---|---|---|---|---|---|---|---|---|---|---|

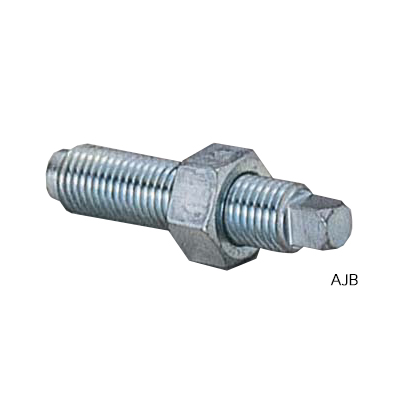

| 940465 | AJB12 | M12x1.75(並目) | 80 | 70 | 10 | 6 | 1 | 8 | 8 | SR8 | |
| 940466 | AJB16 | M16x2(並目) | 98 | 86 | 12 | 6 | 1.6 | 13 | 10 | SR14 | |
| 940467 | AJB20 | M20x2.5(並目) | 100 | 86.5 | 13.5 | 6.5 | 2 | 15 | 12 | SR16 | |
| 940468 | AJB24 | M24x3(並目) | 112 | 98 | 14 | 8 | 2.5 | 18 | 14 | SR18 |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 | 表面処理 |
|---|---|---|---|
| レベリングボルト Bタイプ／アジャストジャッキボルト | LBT、LBTN、AJB：S45C LBTS、LBNS：SUS303 |
LBTN、AJB：先端部焼入HRC50-60 | LBT、LBTN：ニッケルクロムメッキ ナット(LBTN)、AJB、AJBロックナット：３価クロメートメッキ |
特長
-
■機械・機器のレベル調整に便利です。
■ワークの位置決め、ストッパーにも使用できます。
■先端が球面形状のため、レベリングプレートとの設置角度が自由になります。
■頭部の二面幅が小さく、狭所での作業に便利です。
■メガネレンチでの操作は下にずれ落ちないため作業性良好です。
■細目は少ない力でも調整が可能です。
※レベリングプレートの適合表は「使用例・使用説明」タブにてご確認ください。
[付属品]LBTN、LBNS、AJB：ナット
使用例
取付方法
■レベリングプレート適合表
レベリングボルトBタイプ/アジャストジャッキボルトでご使用いただけるレベリングプレートは、以下の適合表にて確認ください。
| レベリングボルト | レベリングプレート適合機種一覧 | |||
|---|---|---|---|---|
| オーダー№ | № | 製品 | オーダー№ | № |
| 946312 946313 946314 946315 946316 946317 946318 946319 946320 946321 946322 946323 940465 940466 940467 940468 |
LBT-B16 LBT-B20 LBT-B24 LBTS-B16 LBTS-B20 LBTS-B24 LBTN-B12 LBTN-B16 LBTN-B20 LBNS-B12 LBNS-B16 LBNS-B20 AJB12 AJB16 AJB20 AJB24 |
丸型（据置タイプ） | 946248 | LPC-0825 |
| 946249 | LPC-1035 | |||
| 946250 | LPC-1045 | |||
| 角型（据置タイプ） | 946267 | LPS-1010 | ||
| かさあげ型（据置タイプ） | 946273 | LPH-0710 | ||
| 946274 | LPH-1012 | |||
| 946275 | LPH-1212 | |||
| 946276 | LPH-1515 | |||
| 丸型 SUS（据置タイプ） | 946251 | LPCS-0830 | ||
| 946252 | LPCS-1040 | |||
| 角型（アンカータイプ） | 946269 | LPS-1208-H20 | ||
| 946270 | LPS-1208-H24 | |||
| 946271 | LPS-1510-H20 | |||
| 946272 | LPS-1510-H24 | |||
