RoHS対応

レベリングプレート丸型(締結タイプ)

E-9651

仕様/価格

オーダー
No.
No. ベース径 全高 質量
kg
価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
946253 LPC-0825-M 80 25 0.7 2,060 在庫 在庫△ 追加 DL DL
946254 LPC-1035-M 100 35 1.5 2,870 在庫 お問合わせ 追加 DL DL
946255 LPC-1045-M 100 45 1.9 2,930 在庫 在庫△ 追加 DL DL

寸法図・サイズ表

選択 オーダー
No.
No. A B C D E F G(細目)
946253 LPC-0825-M 80 25 15 50 25 3 M10x1.5
946254 LPC-1035-M 100 35 15 50 25 3 M10x1.5
946255 LPC-1045-M 100 45 15 60 40 3 M10x1.5

材質・熱処理・表面処理

名称 材質 表面処理
レベリングプレート丸型(締結タイプ) FC250 ニッケルクロムメッキ

特長

■機械とプレートがズレません。
※レベリングボルトの適合表は「使用例・使用説明」タブにてご確認ください。

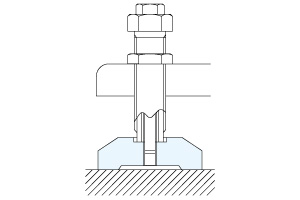

使用例

取付方法

レベリングボルト適合表

レベリングプレート丸型(締結タイプ)でご使用いただけるレベリングボルトは、以下の適合表にて確認ください。

レベリングプレート丸型
(締結タイプ)
レベリングボルト
適合機種一覧
オーダー№/№ 製品 オーダー№
946253/LPC-0825-M
946254/LPC-1035-M
946255/LPC-1045-M

レベリングボルト(穴付)
946324 LBT-A24-H13
946327 LBTS-A24-H13
946328 LBT-B24-H13
946331 LBTS-B24-H13
