ダブルスイングクランプA型

E-9337

仕様/価格

オーダー
No.
No. 適合
T溝巾
クランプ
距離
最大操作
トルク
N・m
最大
締付力
kN
質量
kg
価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
926742 EWD44300A 14 40 0.25 1 1.1 46,400 在庫 お問合わせ 追加 DL DL
926743 EWD40600A 14 50 0.25 1 1.6 65,000 在庫 在庫△ 追加 DL DL
926744 EWD40105A 14 50 0.25 1 1.8 68,500 在庫 在庫〇 追加 DL DL
926745 EWD40135A 14 50 0.25 1 2.1 69,000 在庫 在庫〇 追加 DL DL
926746 EWD60135A 14 67 0.25 1 3.5 86,500 在庫 お問合わせ 追加 DL DL

寸法図・サイズ表

選択 オーダー
No.
No. A B C D E F G H I J(並目) K L M N O
926742 EWD44300A 80 70 40 18.3 R7.25 29 27-35 16 36 M12X1.75 93.4-101.4 80.3 32 12 -
926743 EWD40600A 100 80 40 20 R24 19 52-60 16 36 M12X1.75 108.4-116.4 80.3 32 12 40
926744 EWD40105A 100 80 40 20 R24 19 75-95 16 36 M12X1.75 131.4-151.4 80.3 32 12 40
926745 EWD40135A 100 80 40 20 R24 19 101-120 16 36 M12X1.75 157.4-176.4 80.3 32 12 40
926746 EWD60135A 134 114 50 20 R24 22 100-120 16 55 M12X1.75 159.4-179.4 80.3 32 12 60

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
ダブルスイングクランプA型 スイングヘッド:SCM420
シリンダー:S45C
シリンダーホルダー:SCM420
クイックレバー:SCM420
クイックレバー用ボルト:SCM440
スイングヘッド:焼入HRC57
シリンダー:焼入HRC30
シリンダーホルダー:焼入HRC55
クイックレバー:焼入HRC58
クイックレバー用ボルト:焼入HRC23
スイングヘッド、シリンダーホルダー、クイックレバー、クイックレバー用ボルト:黒染め

特長

横振り自在でワークの脱着が可能です。T溝にも、タップ穴にも使えます。
専用ハイトアジャストサポートでクランプ高さをワークに合わせることができます。

[付属品]TスロットナットTNM1412K 1個

構成図

EWD44300A EWD40600A,4015A,40135A,60135A
  部品構成
クイックレバー
平行ピン
クイックレバー用ボルト
平座金
球面座金
スイングヘッド
スプリング
ホルダー
六角穴付止めねじ(平先)
  部品構成
クイックレバー
平行ピン
クイックレバー用ボルト
平座金
球面座金
スイングヘッド
シリンダー
スプリング
シリンダーホルダー
六角穴付止めねじ(平先)

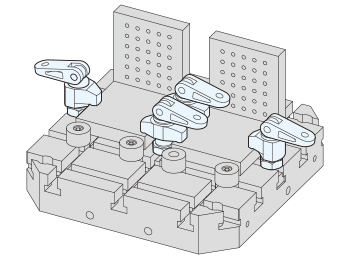

使用例

使用方法

注意事項

両締のクランプですので、片側だけでクランプしないでください。
球面座金の性能上、使用できる左右の高さの差は表の通りです。
ワークのバラツキにご注意下さい。

左右の差
EWD44300B 4.5
EWD40600B 7.5
EWD40105B 7.5
EWD40135B 7.5
EWD60135B 10



使用方法

ガイド溝がないので、
クランプヘッドを自在に動かせます。
ボルト式と
クイックレバー式があります。
SCM420
焼入硬度HRC60で強靭です。
クランプヘッドが入るだけの隙間でもクランプできます。   重切削に耐えられます。

選定ガイド

注意事項

クイックレバーは必ず倒れた状態で使用してください。
クイックレバーの倒れ方が不十分だと、アンクランプ状態となり、作業者が障害を負う可能性があります。

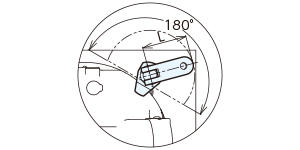

クランプ時のクイックレバーの倒れる方向は確定していません。
ハンドルの長さ、クランプ中心から180度の干渉範囲を想定してご使用ください。

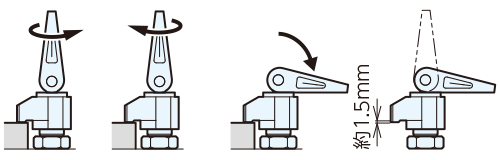

クイックレバーを回し、スイングヘッドがワークに当たるまで下げます。
ワークに当たったら、クイックレバーを45度程戻し、ハンドルを倒します。
カム機構により、スイングヘッドが下がり、クランプ状態となります。
クイックレバーを起こすと、内蔵スプリングによりクランプヘッドが上昇します。
