スイングクランプA型
E-9317
仕様/価格
| オーダー No. |
No. | 適合 T溝巾 |
クランプ 距離 |
最大操作 トルク N・m |
最大 締付力 kN |
質量 kg |
価格 | 在庫設定 | 在庫情報 | 製品BOX | CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DXF | STEP | |||||||||||
| 903489 | EWN44300A | 14 | 40 | 0.25 | 2 | 1 | 39,500 | 在庫 | 在庫〇 | 追加 |
|
|
| 903490 | EWN40600A | 14 | 55 | 0.25 | 2 | 1.2 | 59,000 | 在庫 | 在庫〇 | 追加 |
|
|
| 903491 | EWN40105A | 14 | 55 | 0.25 | 2 | 1.4 | 62,000 | 在庫 | 在庫△ | 追加 |
|
|
| 903492 | EWN40135A | 14 | 55 | 0.25 | 2 | 1.7 | 63,000 | 在庫 | 在庫△ | 追加 |
|
|
| 903493 | EWN60135A | 14 | 67 | 0.25 | 2 | 3 | 77,000 | 在庫 | お問合わせ | 追加 |
|
|
寸法図・サイズ表
| 選択 | オーダー No. |
No. | A | B | C | D | E | F | G | H | I | J(並目) | K | L | M | N | O | P | Q(並目) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 903489 | EWN44300A | 62 | 40 | 44 | 18 | 9 | 29 | 25-30 | 16 | 36 | M12x1.75 | 87.4-92.4 | 80.3 | 32 | 12 | - | - | - | |
| 903490 | EWN40600A | 75 | 55 | 40 | 20 | 21 | 23 | 50-60 | 16 | 36 | M12x1.75 | 106.4-116.4 | 80.3 | 32 | 12 | 40 | 10.5 | M12x1.75 | |
| 903491 | EWN40105A | 75 | 55 | 40 | 20 | 21 | 23 | 70-105 | 16 | 36 | M12x1.75 | 126.4-161.4 | 80.3 | 32 | 12 | 40 | 10.5 | M12x1.75 | |
| 903492 | EWN40135A | 75 | 55 | 40 | 20 | 21 | 23 | 100-135 | 16 | 36 | M12x1.75 | 156.4-191.4 | 80.3 | 32 | 12 | 40 | 10.5 | M12x1.75 | |
| 903493 | EWN60135A | 89 | 67 | 50 | 17 | 22 | 23 | 101.5-136.5 | 16 | 55 | M12x1.75 | 157.4-192.4 | 80.3 | 32 | 12 | 60 | 14 | M12x1.75 |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 | 表面処理 |
|---|---|---|---|
| スイングクランプA型 | スイングヘッド：SCM420 ホルダー：SCM420 クイックレバー：SCM420 クイックレバー用ボルト：SCM440 |
スイングヘッド：焼入(HRC57-63) ホルダー：焼入(HRC57-63) クイックレバー：焼入(HRC56-60) クイックレバー用ボルト：焼入(HRC20-26) |
スイングヘッド：黒染め(四三酸化鉄被膜) ホルダー：黒染め(四三酸化鉄被膜) クイックレバー：黒染め(四三酸化鉄被膜) クイックレバー用ボルト：黒染め(四三酸化鉄被膜) |
特長
-
横振り自在でワークの脱着が可能です。Ｔ溝にも、タップ穴にも使えます。
専用ハイトアジャストサポートでクランプ高さをワークに合わせることができます。
■レバー操作で簡単クランプ
クイックレバーの操作のみでクランプ／アンクランプが可能。
工具なしで締め操作を行うことができます。
■重切削にも対応
SCM420に焼入を施しているため、重切削にも耐えられます。
■アタッチメントの取り付けが可能
EWN44300A以外にはアタッチメントの取り付けが可能。
ワーク表面性状に合わせてクランプすることができます。
[付属品]
TスロットナットTNM1412K：1個
構成図

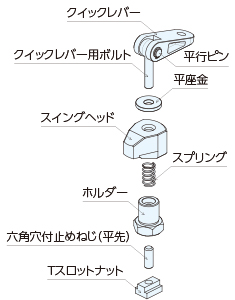

EWN44300A

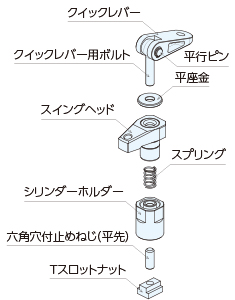

EWN40600A,4015A,40135A,60135A

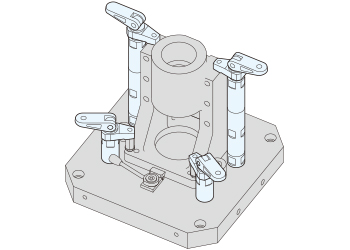

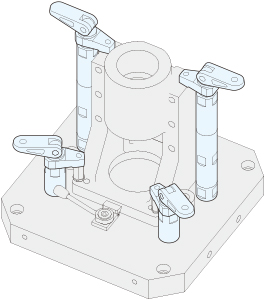

使用例
マシニング加工のワーククランプでご使用いただけます。
アタッチメントが取り付けられるため、ワーク表面性状に合わせたクランプ構築が可能です。

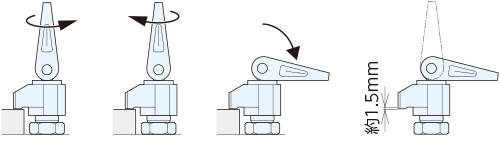

使用方法
クイックレバーを回し、スイングヘッドがワークに当たるまで下げます。
ワークに当たったら、クイックレバーを45度程戻し、ハンドルを倒します。
カム機構により、スイングヘッドが下がり、クランプ状態となります。
クイックレバーを起こすと、内臓スプリングによりクランプヘッドが上昇します。
●組み合わせ
ワーク高さに合わせて嵩上げをする場合は、スイングクランプ用ハイトアジャストサポート(別売)を連結します。
■注意事項
最大操作トルクを超える操作は、クランプの耐久性に影響を及ぼします。規定のトルク内でご使用ください。
クランプストロークの範囲内でご使用ください。
クイックレバーは必ず倒れた状態で使用してください。
クイックレバーの倒れが不十分だと、アンクランプ状態となり作業者が障害を負う可能性があります。
クランプ時のクイックレバーの倒れる方向は確定していません。

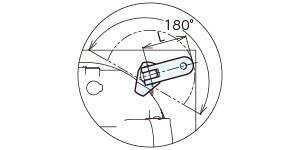

ハンドルの長さ、クランプ中心から180度の干渉範囲を想定してご使用ください。
取付方法
●止めネジで取り付ける場合
ジグベースのタップ穴に固定します。
ホルダーの2面幅をスパナで締めて固定してください。
●Tスロットに取り付ける場合
TスロットナットをジグベースのT溝に挿入します。
ホルダーの2面幅をスパナで締めて固定してください。
能力

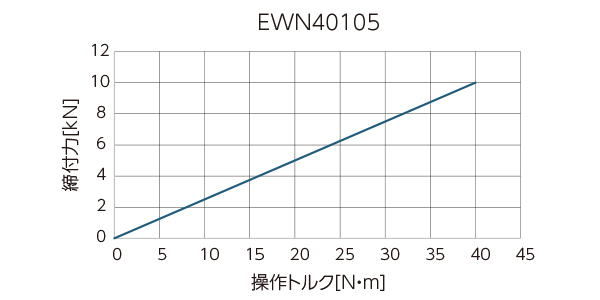

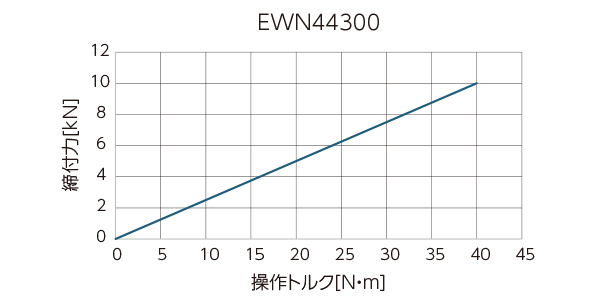

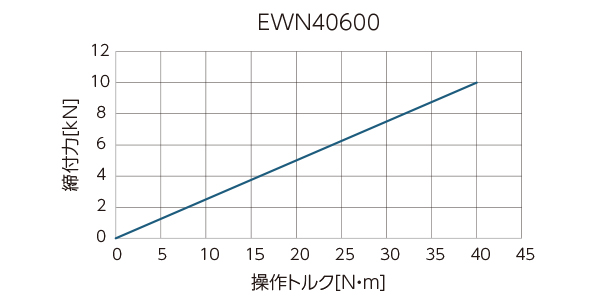

以下で各型式ごとの操作トルクに対する締付力の相関図をご確認いただけます。
修理対応
当製品の修理は行っておりません。
クランプ力低下や異常がみられる場合は、交換をしてください。
メンテナンス方法
使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。
