Tスロットナット(ネジ穴貫通タイプ)
E-9402
仕様/価格
オーダー № |
№ | 適合T溝巾 | ネジ径(並目) | 質量g | 価格 | 在庫設定 | 在庫情報 | 製品BOX | CAD | |
---|---|---|---|---|---|---|---|---|---|---|
DXF | STEP | |||||||||
932559 | TNM1210K | 12 | M10x1.5 | 27 | 450 | 在庫 | 在庫〇 | 追加 |
![]() |
![]() |
928548 | TNM1412K | 14 | M12x1.75 | 51 | 550 | 在庫 | 在庫〇 | 追加 |
![]() |
![]() |
928402 | TNM1612K | 16 | M12x1.75 | 63 | 570 | 在庫 | 在庫〇 | 追加 |
![]() |
![]() |
932560 | TNM1614K | 16 | M14x2 | 59 | 650 | 在庫 | 在庫〇 | 追加 |
![]() |
![]() |
941070 | TNM1812K | 18 | M12x1.75 | 102 | 830 | 在庫 | 在庫〇 | 追加 |
![]() |
![]() |
932561 | TNM1814K | 18 | M14x2 | 96 | 890 | 在庫 | 在庫〇 | 追加 |
![]() |
![]() |
917179 | TNM1816K | 18 | M16x2 | 89 | 930 | 在庫 | 在庫〇 | 追加 |
![]() |
![]() |
926705 | TNM2012K | 20 | M12x1.75 | 121 | 1,130 | 在庫 | 在庫〇 | 追加 |
![]() |
![]() |
932562 | TNM2016K | 20 | M16x2 | 108 | 1,160 | 在庫 | 在庫〇 | 追加 |
![]() |
![]() |
932563 | TNM2018K | 20 | M18x2.5 | 100 | 1,200 | 在庫 | 在庫〇 | 追加 |
![]() |
![]() |
926710 | TNM2212K | 22 | M12x1.75 | 210 | 1,420 | 在庫 | 在庫〇 | 追加 |
![]() |
![]() |
915074 | TNM2412K | 24 | M12x1.75 | 232 | 1,590 | 在庫 | 在庫〇 | 追加 |
![]() |
![]() |

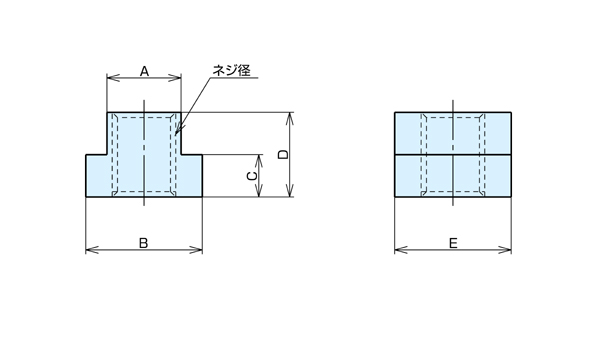

寸法図・サイズ表
選択 | オーダー № |
№ | A±0.3 | B | C | D | E |
---|---|---|---|---|---|---|---|
932559 | TNM1210K | 11.5 | 17.5 | 6.4 | 12.7 | 22 | |
928548 | TNM1412K | 13.5 | 22.2 | 8.5 | 15.8 | 29 | |
928402 | TNM1612K | 15.3 | 25.4 | 8.5 | 15.8 | 29 | |
932560 | TNM1614K | 15.3 | 25.4 | 8.5 | 15.8 | 29 | |
941070 | TNM1812K | 17 | 28.6 | 11.1 | 19.1 | 32 | |
932561 | TNM1814K | 17 | 28.6 | 11.1 | 19.1 | 32 | |
917179 | TNM1816K | 17 | 28.6 | 11.1 | 19.1 | 32 | |
926705 | TNM2012K | 19.5 | 31.8 | 11.9 | 19.1 | 32 | |
932562 | TNM2016K | 19.5 | 31.8 | 11.9 | 19.1 | 32 | |
932563 | TNM2018K | 19.5 | 31.8 | 11.9 | 19.1 | 32 | |
926710 | TNM2212K | 21.5 | 36 | 14.2 | 25.4 | 38 | |
915074 | TNM2412K | 23.5 | 38.2 | 14.2 | 25.4 | 38 |
材質・熱処理・表面処理
名称 | 材質 | 熱処理 | 表面処理 |
---|---|---|---|
Tスロットナット(ネジ穴貫通タイプ) | S45C | 焼入HRC30±5 | 黒染め |
特長
-
■ネジ穴が貫通してます。
