レベリングボルト Aタイプ
E-9654
仕様/価格
| オーダーNo. | No. | ネジ径 | 全長 | 許容荷重kN | 質量g | 価格 | 在庫設定 | 在庫情報 | 製品BOX | CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| DXF | STEP | ||||||||||
| 946300 | LBT-A16 | M16x1.5(細目) | 100 | 14.5 | 150 | 1,010 | 在庫 | 在庫〇 | 追加 |
|
|
| 946301 | LBT-A20 | M20x1.5(細目) | 100 | 23.3 | 250 | 1,180 | 在庫 | 在庫〇 | 追加 |
|
|
| 946302 | LBT-A24 | M24x1.5(細目) | 103 | 34.7 | 350 | 1,410 | 在庫 | 在庫〇 | 追加 |
|
|
| 946303 | LBTS-A16 | M16x1.5(細目) | 100 | 14.5 | 150 | 2,760 | 在庫 | 在庫△ | 追加 |
|
|
| 946304 | LBTS-A20 | M20x1.5(細目) | 100 | 23.3 | 250 | 2,680 | 在庫 | 在庫△ | 追加 |
|
|
| 946305 | LBTS-A24 | M24x1.5(細目) | 103 | 34.7 | 350 | 3,350 | 在庫 | 在庫△ | 追加 |
|
|
| 946306 | LBTN-A12 | M12x1.75(並目) | 136 | 7.2 | 100 | 1,600 | 在庫 | 在庫〇 | 追加 |
|
|
| 946307 | LBTN-A16 | M16x2(並目) | 136 | 13.5 | 200 | 1,750 | 在庫 | 在庫〇 | 追加 |
|
|
| 946308 | LBTN-A20 | M20x2.5(並目) | 136.5 | 21.1 | 300 | 2,030 | 在庫 | 入荷予定 | 追加 |
|
|
| 946309 | LBNS-A12 | M12x1.75(並目) | 136 | 7.2 | 100 | 2,910 | 在庫 | 在庫△ | 追加 |
|
|
| 946310 | LBNS-A16 | M16x2(並目) | 136 | 13.5 | 200 | 3,280 | 在庫 | 在庫〇 | 追加 |
|
|
| 946311 | LBNS-A20 | M20x2.5(並目) | 136.5 | 21.1 | 300 | 3,810 | 在庫 | 在庫△ | 追加 |
|
|

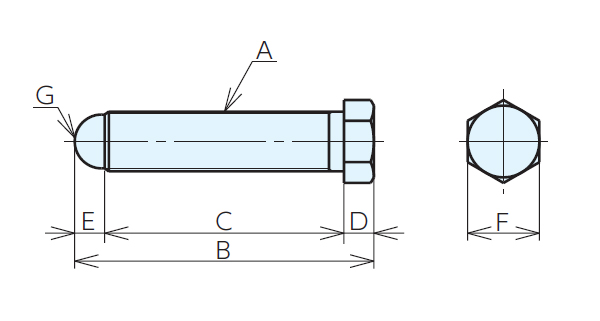

寸法図・サイズ表
| 選択 | オーダーNo. | No. | A | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|---|---|---|
| 946300 | LBT-A16 | M16x1.5(細目) | 100 | 80 | 10 | 10 | 21 | SR7 | - | |
| 946301 | LBT-A20 | M20x1.5(細目) | 100 | 80 | 10 | 10 | 24 | SR9 | - | |
| 946302 | LBT-A24 | M24x1.5(細目) | 103 | 80 | 13 | 10 | 27 | SR10 | - | |
| 946303 | LBTS-A16 | M16x1.5(細目) | 100 | 80 | 10 | 10 | 21 | SR7 | - | |
| 946304 | LBTS-A20 | M20x1.5(細目) | 100 | 80 | 10 | 10 | 24 | SR9 | - | |
| 946305 | LBTS-A24 | M24x1.5(細目) | 103 | 80 | 13 | 10 | 27 | SR10 | - | |
| 946306 | LBTN-A12 | M12x1.75(並目) | 136 | 120 | 10 | 6 | 18 | 9 | SR10 | |
| 946307 | LBTN-A16 | M16x2(並目) | 136 | 120 | 10 | 6 | 21 | 13 | SR14 | |
| 946308 | LBTN-A20 | M20x2.5(並目) | 136.5 | 120 | 10 | 6.5 | 24 | 16 | SR17 | |
| 946309 | LBNS-A12 | M12x1.75(並目) | 136 | 120 | 10 | 6 | 18 | 9 | SR10 | |
| 946310 | LBNS-A16 | M16x2(並目) | 136 | 120 | 10 | 6 | 21 | 13 | SR14 | |
| 946311 | LBNS-A20 | M20x2.5(並目) | 136.5 | 120 | 10 | 6.5 | 24 | 16 | SR17 |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 | 表面処理 |
|---|---|---|---|
| レベリングボルト Aタイプ | LBT、LBTN：S45C LBTS、LBNS：SUS303 | LBTN：先端部焼入HRC50-60 | LBT、LBTN：ニッケルクロムメッキ ナット(LBTN)：３価クロメートメッキ |
特長
-
■先端が球面形状しており、レベリングプレートとの調整角度が自由になります。
※レベリングプレートの適合表は「使用例・使用説明」タブにてご確認ください。
[付属品]
LBTN、LBNS：ナット
取付方法
■レベリングプレート適合表
レベリングボルトAタイプでご使用いただけるレベリングプレートは、以下の適合表にて確認ください。
| レベリングボルト | レベリングプレート適合機種一覧 | |||
|---|---|---|---|---|
| オーダー№ | № | 製品 | オーダー№ | № |
| 946300 946301 946302 946303 946304 946305 946306 946307 946308 946309 946310 946311 |
LBT-A16 LBT-A20 LBT-A24 LBTS-A16 LBTS-A20 LBTS-A24 LBTN-A12 LBTN-A16 LBTN-A20 LBNS-A12 LBNS-A16 LBNS-A20 |
丸型（据置タイプ） | 946248 | LPC-0825 |
| 946249 | LPC-1035 | |||
| 946250 | LPC-1045 | |||
| 角型（据置タイプ） | 946267 | LPS-1010 | ||
| かさあげ型（据置タイプ） | 946273 | LPH-0710 | ||
| 946274 | LPH-1012 | |||
| 946275 | LPH-1212 | |||
| 946276 | LPH-1515 | |||
| 丸型 SUS（据置タイプ） | 946251 | LPCS-0830 | ||
| 946252 | LPCS-1040 | |||
| 角型（アンカータイプ） | 946269 | LPS-1208-H20 | ||
| 946270 | LPS-1208-H24 | |||
| 946271 | LPS-1510-H20 | |||
| 946272 | LPS-1510-H24 | |||
