【廃番】Q-ロックエレメント　ピン(空圧式単動)

E-9659C

  • 【廃番】Q-ロックエレメント　ピン(空圧式単動) PIC1

  • 【廃番】Q-ロックエレメント　ピン(空圧式単動) PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
タイプ オ-ダ-№ № 外径 ピン径 総高 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
ロケートピン 125742 QLA19SRP 72 10 44 0.55 87,500 廃番 お問合わせ 追加 DL DL
ロケートピン 125751 QLA26SRP 79 12 53 0.71 94,500 廃番 お問合わせ 追加 DL DL
ロケートピン 125761 QLA32SRP 92 14 59 1.07 126,000 廃番 お問合わせ 追加 DL DL
ダイヤピン 125743 QLA19SDP 72 10 44 0.55 88,000 廃番 お問合わせ 追加 DL DL
ダイヤピン 125752 QLA26SDP 79 12 53 0.71 95,500 廃番 お問合わせ 追加 DL DL
ダイヤピン 125762 QLA32SDP 92 14 59 1.07 127,000 廃番 お問合わせ 追加 DL DL
クランプピン 125744 QLA19SCP 72 10 44 0.55 87,000 廃番 お問合わせ 追加 DL DL
クランプピン 125753 QLA26SCP 79 12 53 0.71 94,000 廃番 お問合わせ 追加 DL DL
クランプピン 125763 QLA32SCP 92 14 59 1.07 125,000 廃番 お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オ-ダ-№ № A B C h5 D E F G ±0.005 H I J K L M(並目) N
125742 QLA19SRP 72 19 51 50 8 18 10 44 62 4.5 5 7.5 Ｍ4x0.7 S48
125751 QLA26SRP 79 26 56 55 8 20 12 53 67 5.5 6.1 9.5 Ｍ4x0.7 S53
125761 QLA32SRP 92 32 66 65 8 20 14 59 78 7 7 11 M6x1.0 S63
125743 QLA19SDP 72 19 51 50 8 18 10 44 62 4.5 5 7.5 Ｍ4x0.7 S48
125752 QLA26SDP 79 26 56 55 8 20 12 53 67 5.5 6.1 9.5 Ｍ4x0.7 S53
125762 QLA32SDP 92 32 66 65 8 20 14 59 78 7 7 11 M6x1.0 S63
125744 QLA19SCP 72 17.8 51 50 8 18 10 44 62 4.5 5 7.5 Ｍ4x0.7 S48
125753 QLA26SCP 79 24 56 55 8 20 12 53 67 5.5 6.1 9.5 Ｍ4x0.7 S53
125763 QLA32SCP 92 30 66 65 8 20 14 59 78 7 7 11 M6x1.0 S63

材質・熱処理・表面処理

名称 材質 熱処理
【廃番】Q-ロックエレメント　ピン(空圧式単動) 本体：SUS440C 本体：焼入HRC55

特長

■エアーブロー・着座確認付
■立形マシニングセンタ、軽切削向き。
■クランプ部はバネ、アンクランプ時のみエアーを使用するため、配管の切離しができます。
■工場内のエアー配管を利用し、容易にシステムの構築が行えます。

現行品はこちらをご確認下さい。

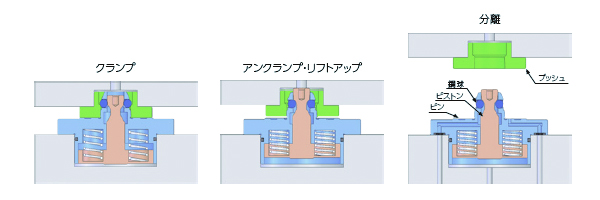

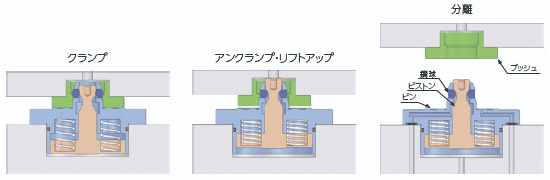

構成図

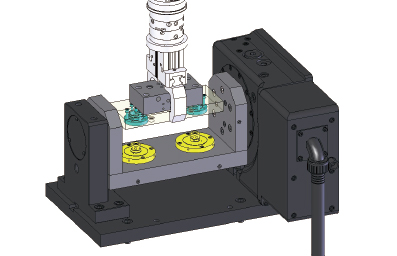

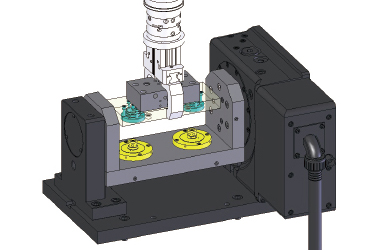

使用例

取付方法

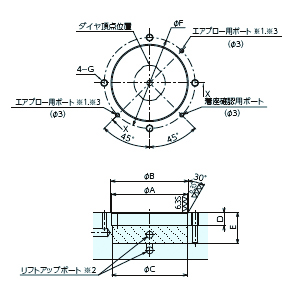

●取付加工寸法



エアブロー用ポートは２ヶ所内、どちらか1ヶ所をご使用下さい。



№ A h7 B C D E +0.30 F G
QLA19S 51 52 50.5 10 21 62 M4
QLA26S 56 57 55.5 10 23 67 M5
QLA32S 66 67 65.5 10 23 78 M6



※ダイヤピンは、頂点位置とタップ穴との関係が本図のようになっていますので、ダイヤの方向に合わせて、タップ穴と各ポート穴を加工して下さい。

能力

●仕様



駆動方式 クランプ バネ
アンクランプ 空圧
№ QLA19S QLA26S QLA32S
クランプ力(kN) 1 1.5 2.1
リフトアップ力(kN)(0.5MPa時) 0.23 0.29 0.47
クランプストローク(mm) 4 4.5 5
リフトアップ量(mm) 1
シリンダ容積(cm3) クランプ側 - - -
アンクランプ側 6.8 9.4 14
最高使用圧力(MPa) 1
最低使用圧力(MPa) 0.4
保証耐圧力(MPa) 1.5
推奨エアーブロー圧(MPa) 0.5
使用流体 ドライエア
使用周囲温度(℃) 0～65
重量(kg) 0.55 0.71 1.07
